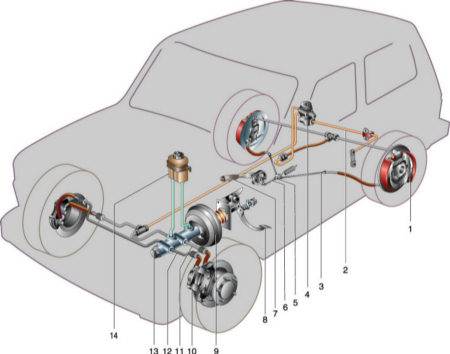

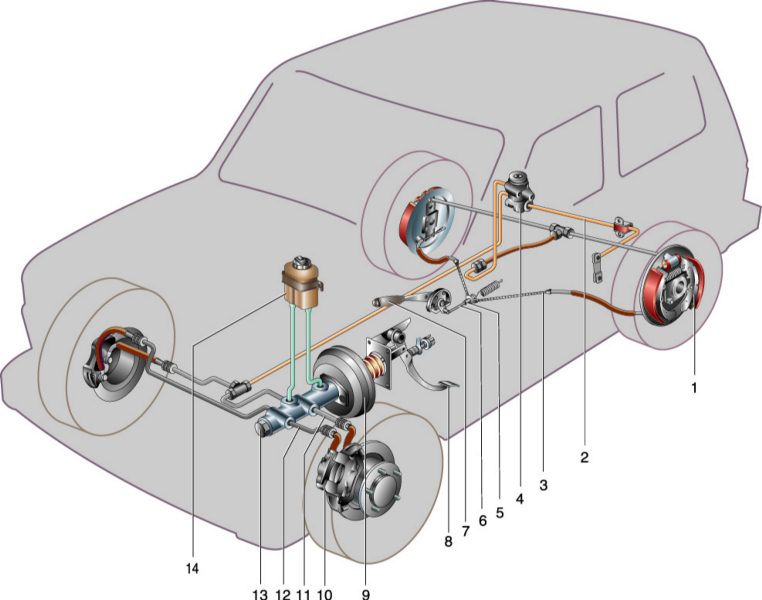

20. Тормозная система

1 – тормозной механизм заднего колеса;
2 – рычаг привода регулятора давления;
3 – задний трос стояночного тормоза;
4 – регулятор давления;
5 – направляющая заднего троса;
6 – передний трос стояночного тормоза;
7 – рычаг стояночного тормоза;

8 – педаль тормоза;
9 – вакуумный усилитель;
10 – тормозной механизм переднего колеса;
11 – трубопровод контура передних и задних тормозов;
12 – трубопровод контура передних тормозов;
13 – главный цилиндр;
14 – бачок главного цилиндра.
