20.13. Проверка работоспособности и регулировка привода регулятора давления задних тормозов

 ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим с помощником на смотровой канаве или подъемнике.

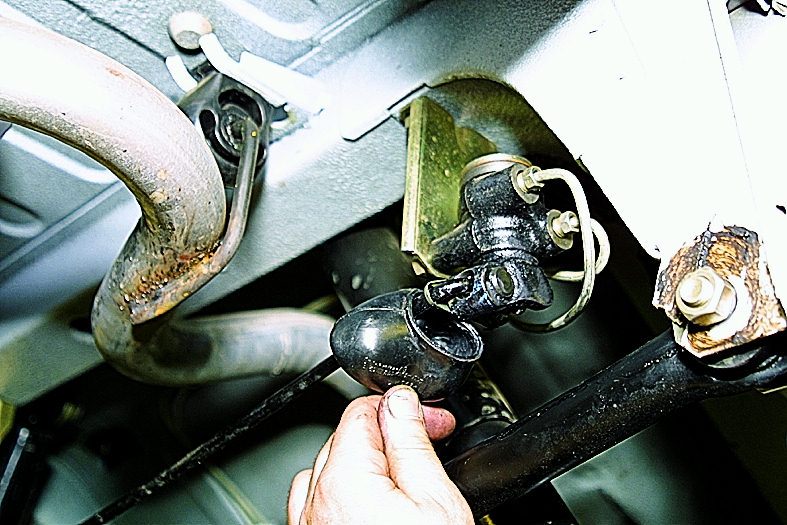

Снимаем защитный чехол регулятора давления.

При нажатии на педаль тормоза с усилием 70–80 кгс…

…наблюдаем за перемещением выступающей части поршня регулятора относительно его корпуса.

Если поршень перемещается на 0,5–0,9 мм, закручивая торсионный рычаг, то регулятор давления работоспособен. Если при нажатии на педаль тормоза поршень остается неподвижным, то регулятор давления неисправен и его следует заменить новым.
Регулировка привода регулятора давления задних тормозов необходима при ослаблении болтов его крепления, а также после любых работ, связанных со снятием балки заднего моста, заменой пружин и амортизаторов задней подвески.
Для регулировки вывешиваем заднюю ось автомобиля и снимаем защитный чехол регулятора.

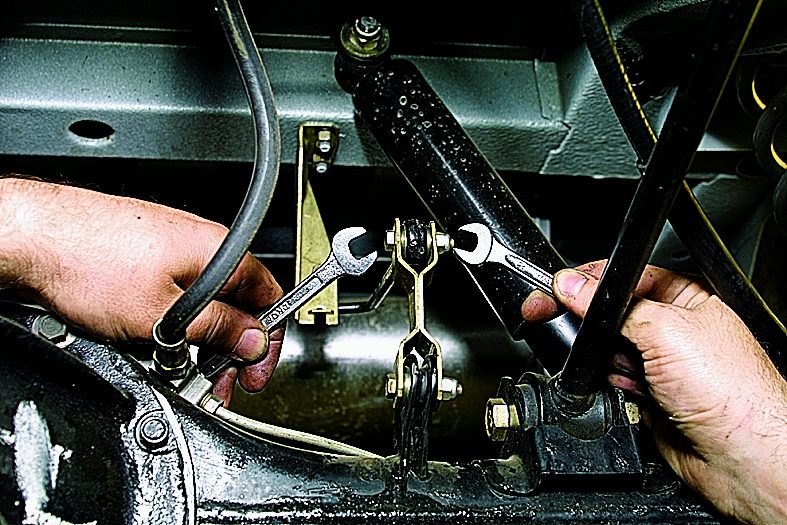

Двумя ключами «на 10» отворачиваем гайку болта крепления наконечника рычага регулятора к тяге кронштейна заднего моста.

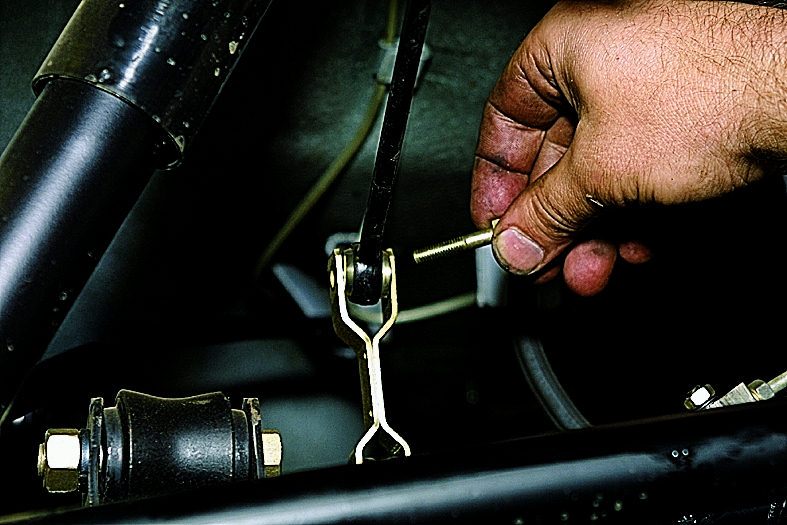

Вынимаем болт.

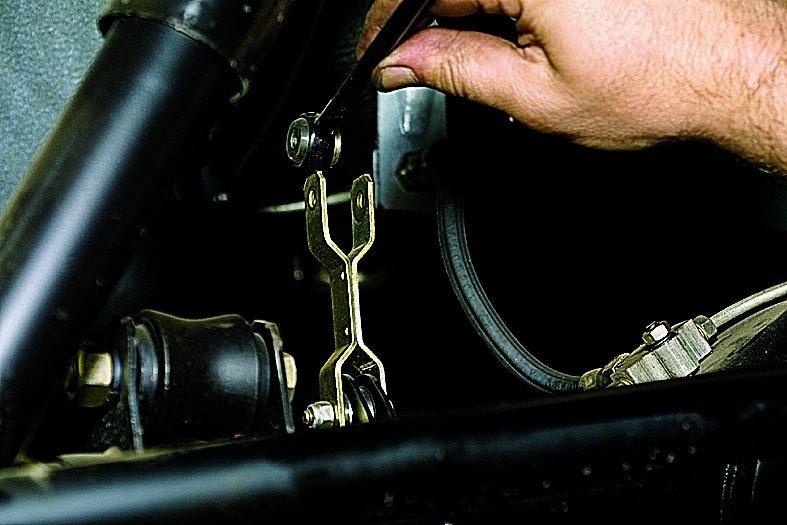

Вынимаем наконечник рычага из проушины тяги.

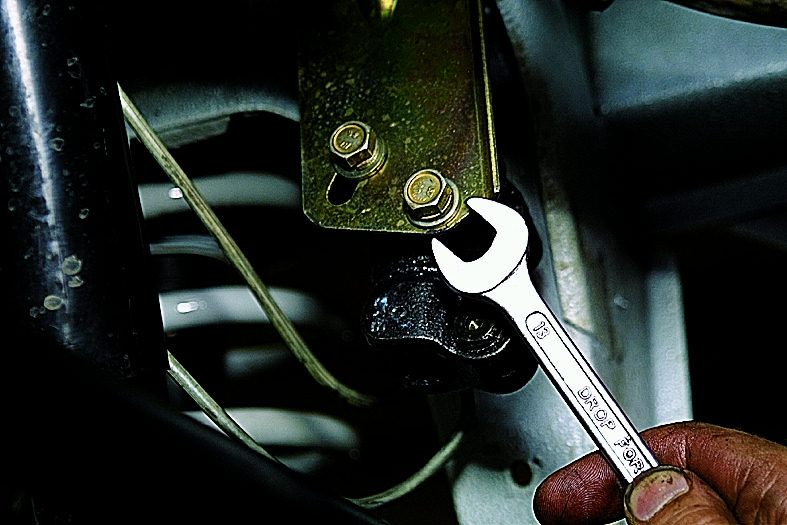

Ключом «на 13» ослабляем болты крепления регулятора к кронштейну.

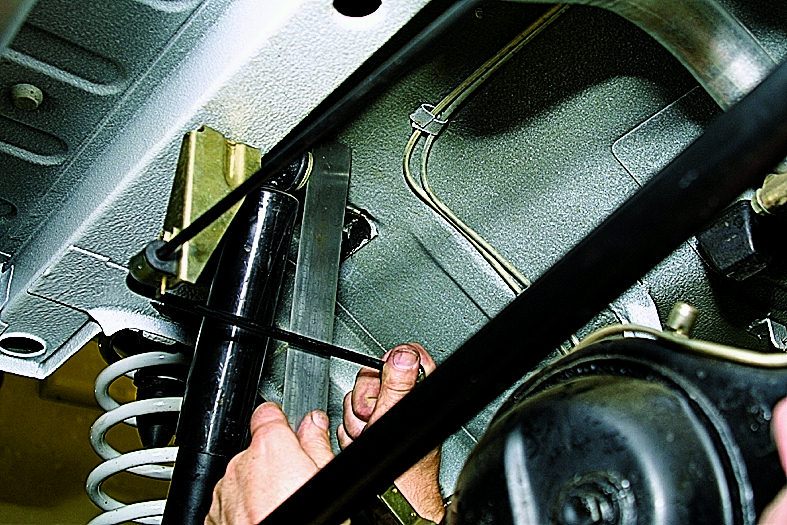

Упираем конец линейки в пол кузова. Поднимая или опуская конец рычага, устанавливаем его на расстоянии 135±5 мм от лонжерона кузова. При этом,…

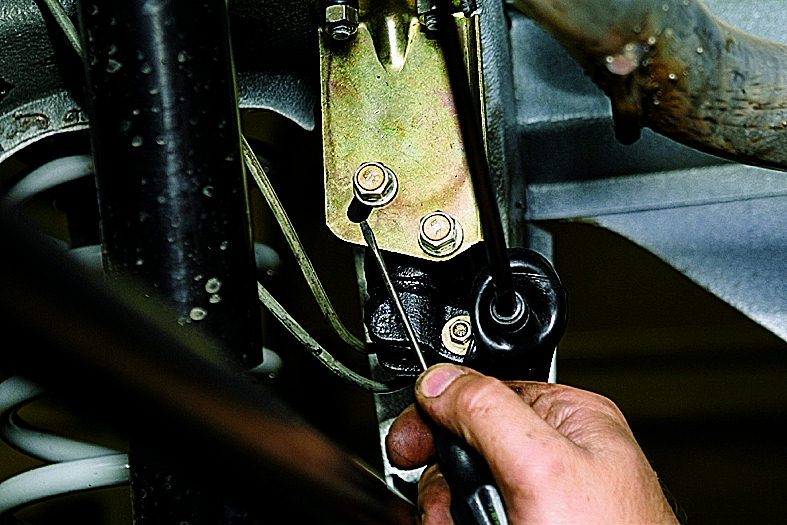

…перемещая регулятор на болтах относительно прорези кронштейна,…

…добиваемся легкого соприкосновения выступающей части поршня с концом рычага. Удерживая регулятор в таком положении, затягиваем болты его крепления. Сборку проводим в обратной последовательности.
При правильной регулировке привода регулятора давления задних тормозов блокировка задних колес при торможении должна наступать несколько позже, чем передних (при торможении со скорости 30–40 км/ч).
