18. Подвески

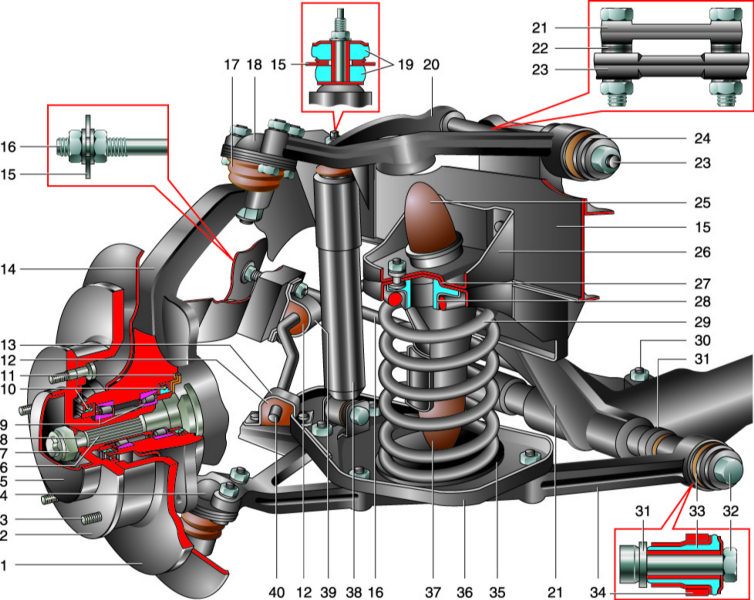

Элементы передней подвески

1 – тормозной диск;
2 – ступица колеса;
3 – шпилька;
4 – нижняя шаровая опора;
5 – колпачок;
6 – корпус наружного шарнира привода;
7 – регулировочная гайка;
8 – конусная втулка;
9 – подшипники ступицы;
10 – сальники;
11 – грязеотражательное кольцо;
12 – резиновая подушка штанги стабилизатора;
13 – обойма крепления штанги стабилизатора;
14 – поворотный кулак;
15 – кузов;
16 – растяжка;
17 – защитный чехол шарового пальца;
18 – верхняя шаровая опора;
19 – подушки крепления штока амортизатора;
20 – верхний рычаг;

21 – поперечина;
22 – регулировочные шайбы;
23 – ось верхнего рычага;
24 – резинометаллический шарнир (сайлент-блок) верхнего рычага;
25 – буфер хода отбоя;
26 – кронштейн буфера хода отбоя;
27 – верхняя опорная чашка пружины;
28 – верхняя изолирующая прокладка пружины;
29 – пружина;
30 – болт крепления растяжки к поперечине;
31 – шайбы нижнего рычага;
32 – ось нижнего рычага;
33 – резинометаллический шарнир нижнего рычага;
34 – нижний рычаг;
35 – нижняя изолирующая прокладка пружины;
36 – нижняя опорная чашка пружины;
37 – буфер хода сжатия;
38 – амортизатор;
39 – кронштейн крепления штанги стабилизатора к кузову;
40 – штанга стабилизатора.
