23. Система отопления и вентиляции

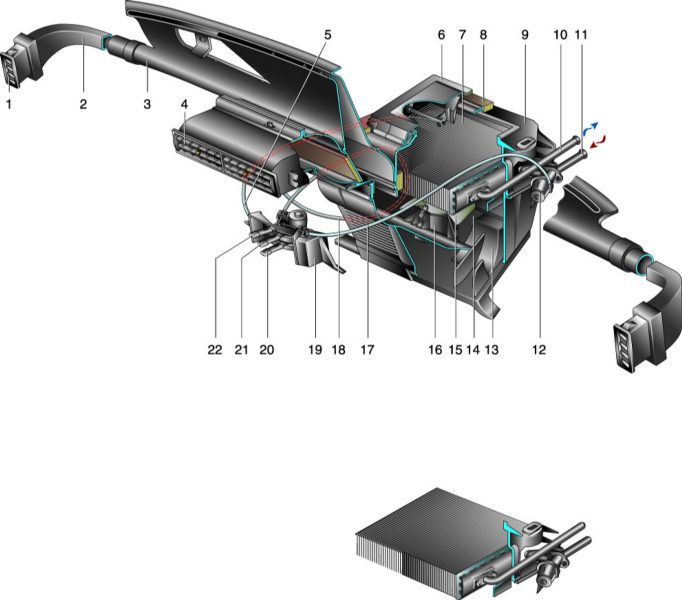

Отопитель

1 – боковое сопло;
2 – воздухопровод бокового сопла;
3 – воздухопровод обогрева ветрового стекла;
4 – центральные сопла;
5 – тяга управления заслонкой воздухопритока;
6 – заслонка воздухопритока;
7 – радиатор;
8 – уплотнитель отопителя;
9 – кожух радиатора;
10 – отводящий патрубок;
11 – подводящий патрубок;

12 – кран;
13 – воздухораспределительная крышка;
14 – кожух вентилятора;
15 – крыльчатка;
16 – электродвигатель;
17 – тяга управления краном;
18 – тяга управления заслонкой обогрева ветрового стекла;
19 – кронштейн рычагов управления отопителем;
20 – рукоятка управления заслонкой воздухопритока;
21 – рукоятка управления заслонкой обогрева ветрового стекла;
22 – рукоятка управления краном.

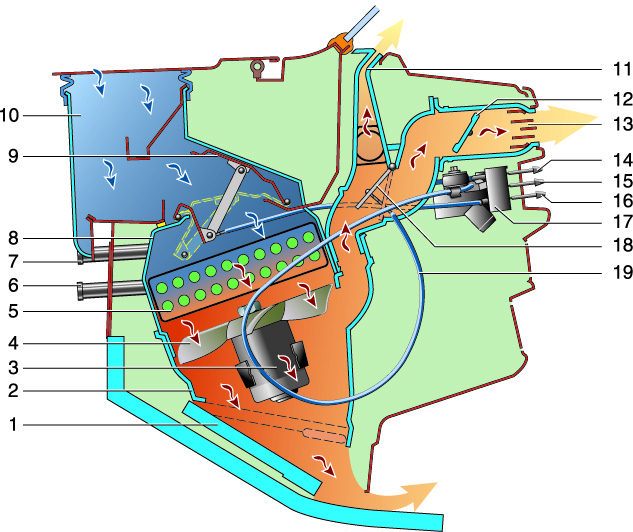

Схема работы отопителя

1 – воздухораспределительная крышка;
2 – кожух вентилятора;
3 – электродвигатель вентилятора;
4 – крыльчатка;
5 – радиатор;
6– подводящий патрубок;
7 – отводящий патрубок;
8 – кожух радиатора;
9 – заслонка воздухопритока;
10 – коробка воздухопритока;

11 – воздухопровод обогрева ветрового стекла;
12 – заслонка центрального сопла;
13 – центральное сопло;
14 – рукоятка управления краном;
15 – рукоятка управления заслонкой обогрева ветрового стекла;
16 – рукоятка управления заслонкой воздухопритока;
17 – кронштейн рычагов управления;
18 – заслонка обогрева ветрового стекла;
19 – тяга управления заслонкой обогрева ветрового стекла.
