23.2. Снятие крана отопителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем жидкость из системы охлаждения при открытом кране отопителя (см. Замена охлаждающей жидкости).
Для наглядности операции, проводимые в моторном отсеке, показаны при демонтированном двигателе.

В моторном отсеке на щитке передка пассатижами ослабляем хомут крепления шланга к нижнему патрубку радиатора…

…и снимаем шланг с патрубка (шланг с верхнего патрубка радиатора отопителя снят при демонтаже двигателя).

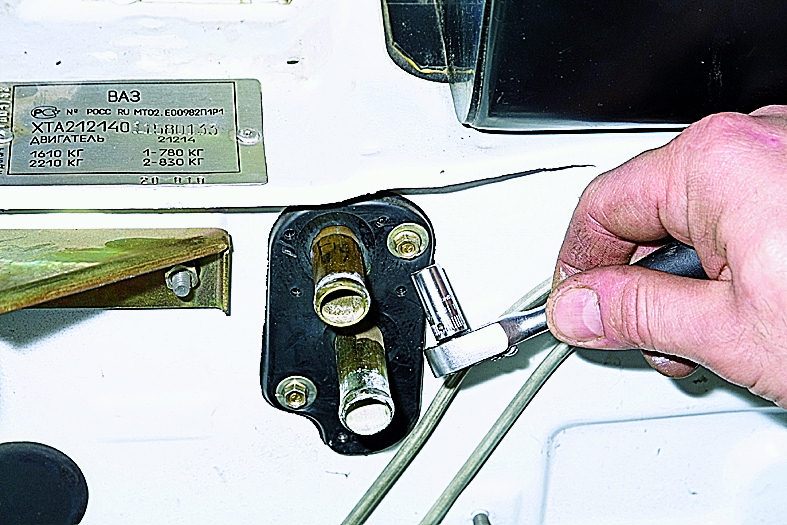

Головкой «на 7» отворачиваем два самореза крепления уплотнителя к щитку передка...

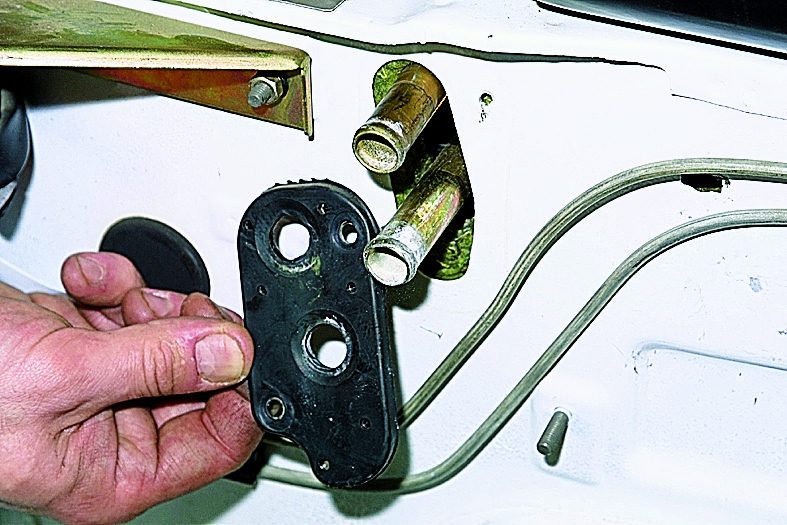

...и снимаем уплотнитель.

В салоне снимаем вещевую полку (см. Снятие вещевой полки).

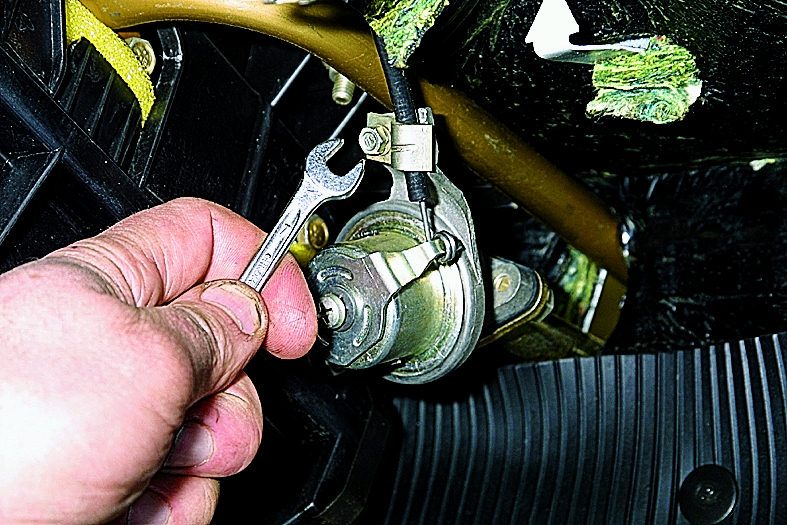

Ключом «на 7» ослабляем болт крепления прижимной скобы тяги привода крана…

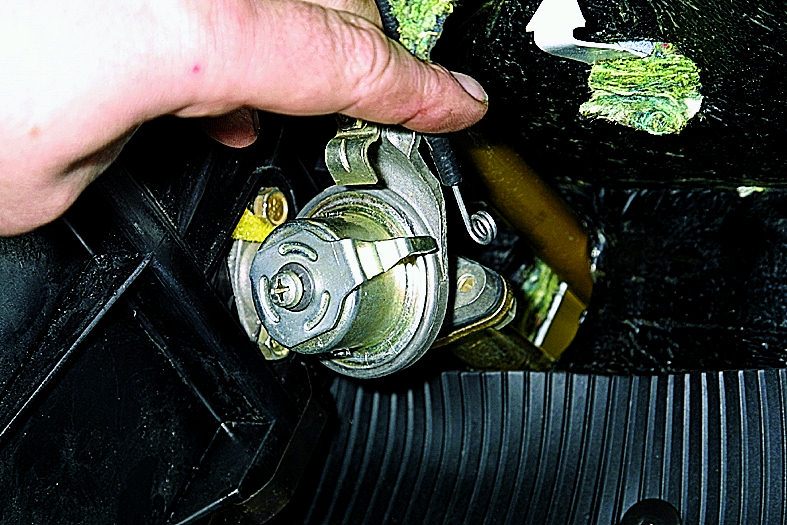

…и снимаем тягу с рычага крана.

Кран отопителя крепится к радиатору мод. 2105 (алюминиевому) двумя болтами, к радиатору мод. 2101 (латунному) – двумя гайками.

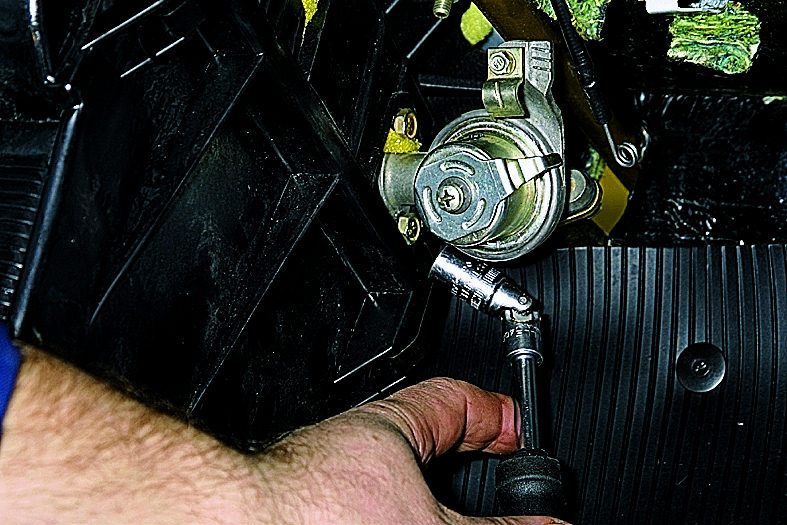

Головкой (под квадрат 1/4 дюйма) «на 10» с карданным шарниром отворачиваем два болта крепления крана к радиатору.

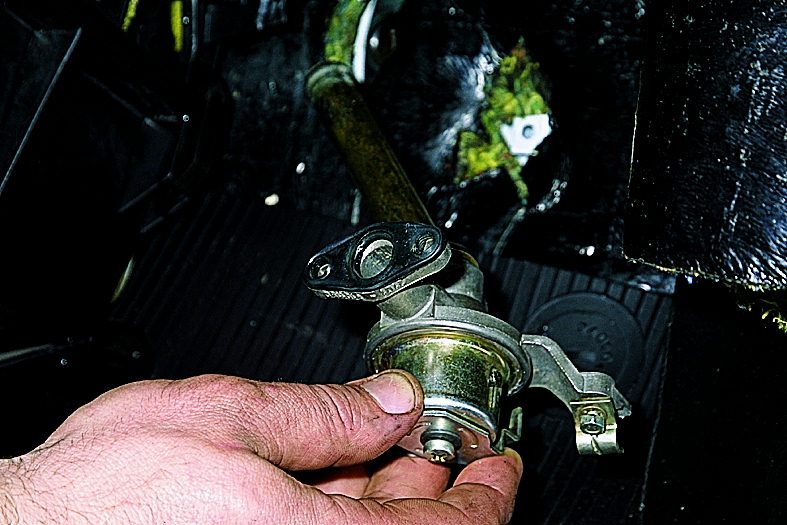

Снимаем кран с патрубком.

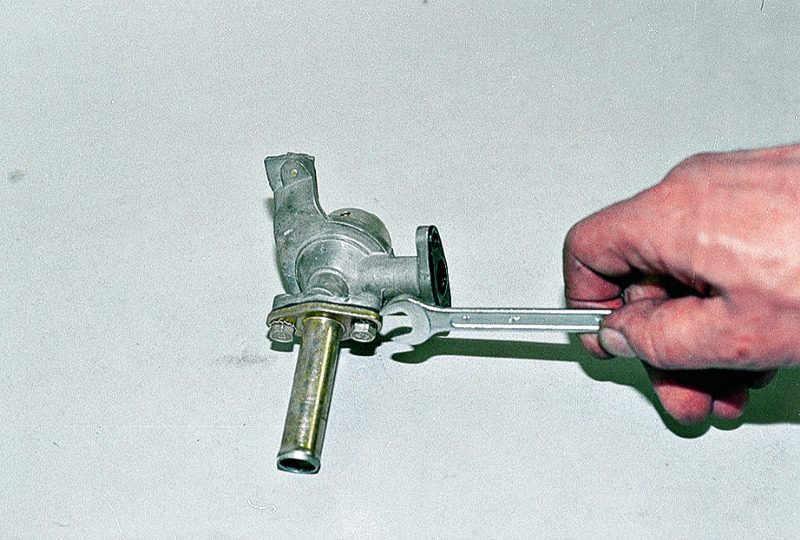

Ключом «на 10» отворачиваем два болта крепления патрубка к крану.

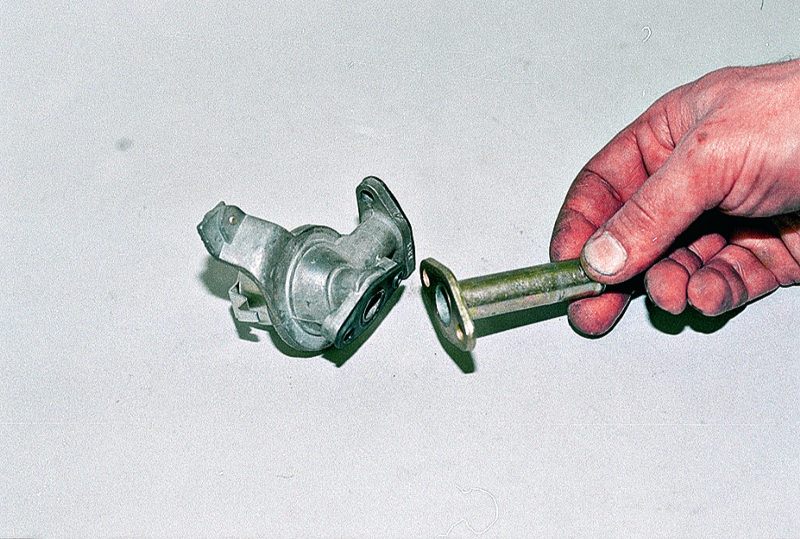

Снимаем патрубок...

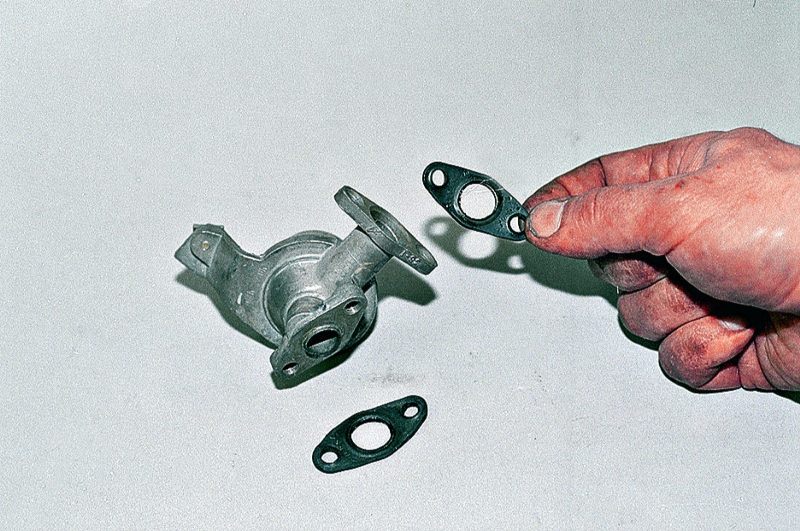

…и прокладки.

Устанавливаем кран в обратной последовательности.

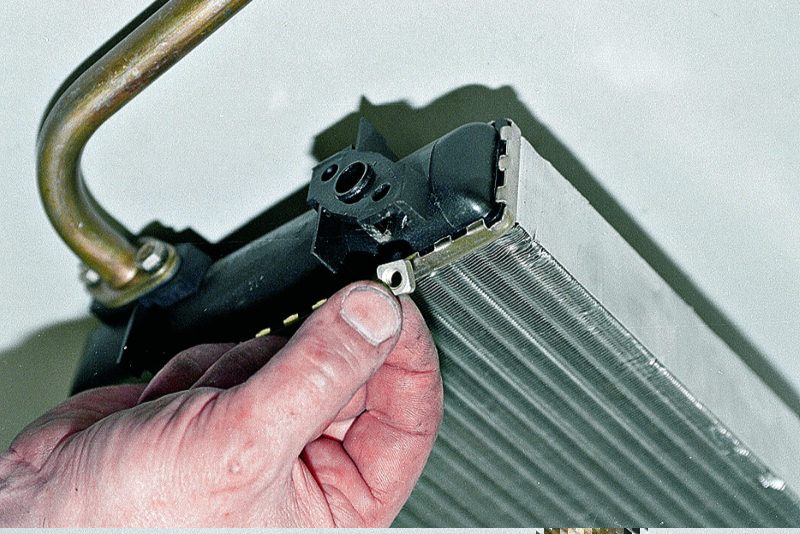

Нижняя гайка крепления крана к алюминиевому радиатору…

…при разборке может выпасть из гнезда бачка радиатора.

При установке гайки на место закрепляем ее в гнезде пластилином.
