19. Рулевое управление

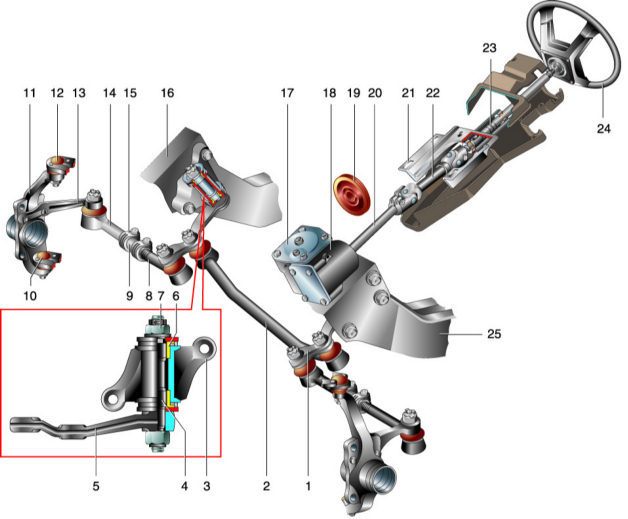

Рулевой механизм в сборе с приводом

1 – сошка;
2 – средняя тяга;
3 – корпус кронштейна маятникового рычага;
4 – ось рычага;
5 – маятниковый рычаг;
6 – втулка;
7 – регулировочная гайка;
8 – внутренний наконечник тяги;
9 – регулировочная муфта;
10 – нижняя шаровая опора;
11 – поворотный кулак;
12 – верхняя шаровая опора;
13 – поворотный рычаг;

14 – наружный наконечник тяги;
15 – стяжной хомут;
16 – правый лонжерон;
17 – верхняя крышка картера;
18 – картер рулевого механизма;
19 – уплотнитель;
20 – вал червяка;
21 – кронштейн вала;
22 – промежуточный вал;
23 – верхний вал;
24 – рулевое колесо;
25 – левый лонжерон.
