5. Система питания двигателя

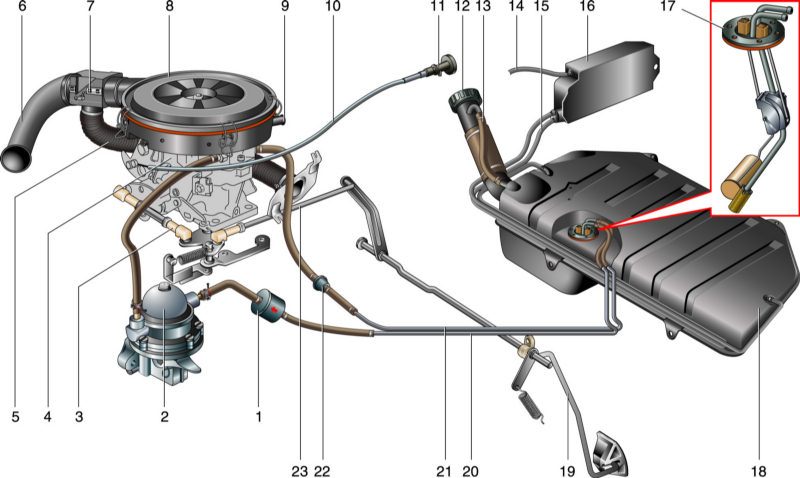

1 – фильтр тонкой очистки топлива;
2 – топливный насос;
3 – поперечная тяга привода управления карбюратором;
4 – карбюратор;
5 – гофрированный шланг забора подогретого воздуха из зоны выпускного коллектора;
6 – труба забора холодного воздуха;
7 – терморегулятор;
8 – корпус воздушного фильтра;
9 – патрубок отвода картерных газов;
10 – трос привода воздушной заслонки;
11 – рукоятка управления воздушной заслонкой;
12 – пробка;

13 – шланг топливного бака и заливной горловины;
14 – шланг сепаратора и лючка;
15 – шланги сепаратора;
16 – сепаратор;
17 – топливоприемник
с датчиком уровня топлива;
18 – топливный бак;
19 – педаль управления дроссельными заслонками;
20 – подающий топливопровод;
21 – сливной топливопровод;
22 – обратный клапан;
23 – продольная тяга.
