5.2. Система питания впрыскового двигателя

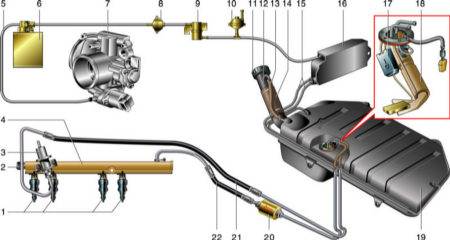

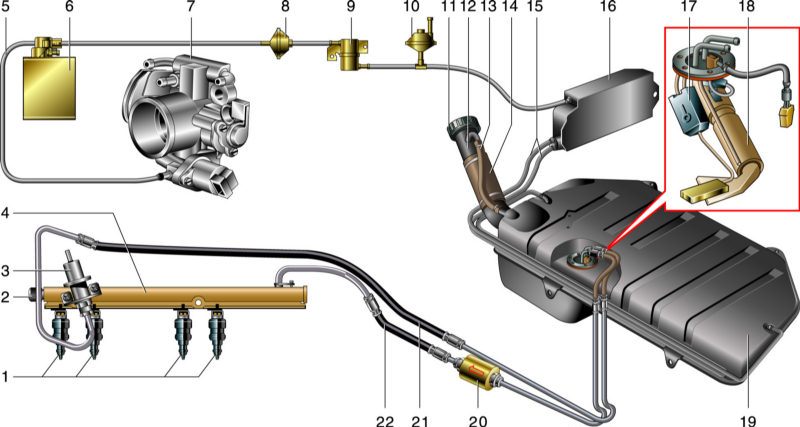

Схема системы питания двигателя с распределенным впрыском топлива

1 – форсунки;
2 – колпачок штуцера контроля давления топлива;
3 – регулятор давления топлива;
4 – топливная рампа;
5 – шланг для отсоса паров бензина из адсорбера;
6 – адсорбер с электромагнитным клапаном;
7 – дроссельный узел;
8 – двухходовой клапан;
9 – гравитационный клапан;
10 – предохранительный клапан;
11 – пробка;

12 – наливная труба;
13 – шланг топливного бака и наливной трубы;
14 – шланг наливной трубы;
15 – шланги сепаратора;
16 – сепаратор;
17 – датчик уровня топлива;
18 – электробензонасос;
19 – топливный бак;
20 – топливный фильтр;
21 – сливной топливопровод;
22 – подающий топливопровод.
