23.5. Снятие радиатора отопителя с краном

 ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем жидкость из системы охлаждения при открытом кране отопителя (см. Замена охлаждающей жидкости).
Снимаем шланги с патрубков отопителя и уплотнитель (см. Снятие крана отопителя).
Демонтируем вентилятор отопителя (см. Снятие вентилятора отопителя). При этом «минусовой» провод электродвигателя можно не отсоединять.

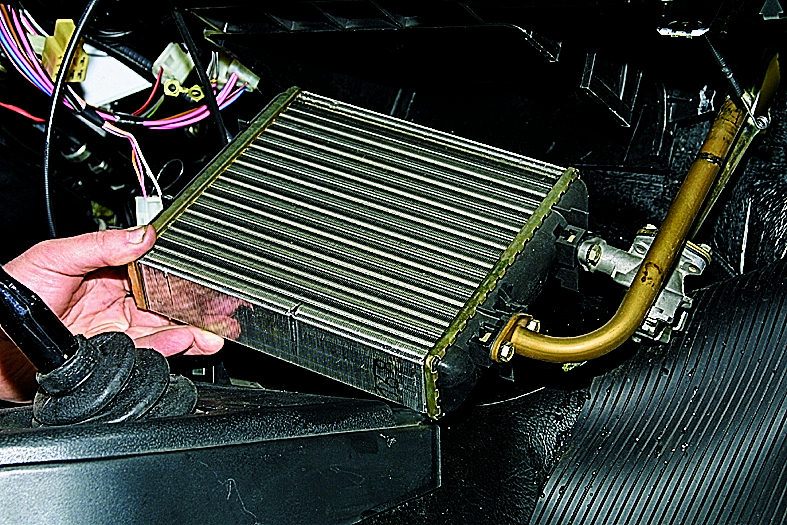

Вынимаем радиатор с краном.

Ключом «на 10» отворачиваем два болта крепления крана к радиатору.

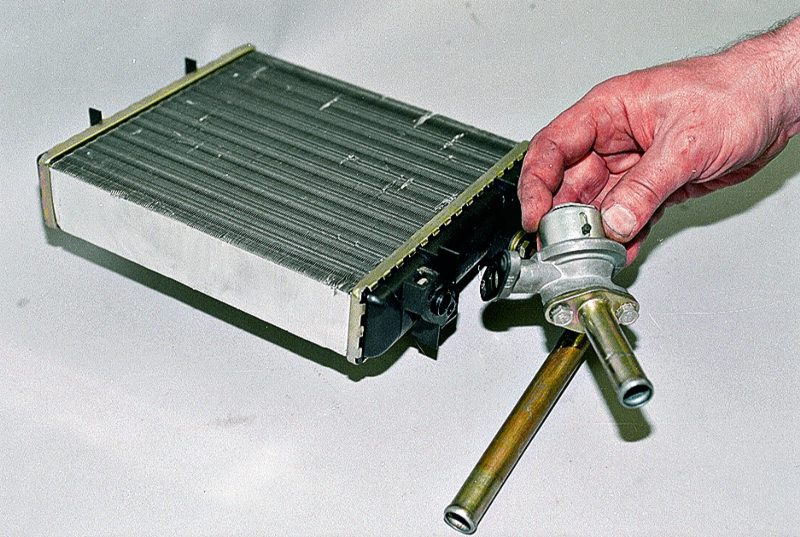

Снимаем кран.

Вынимаем гайки крепления из пазов бачка радиатора (для радиатора мод. 2105).

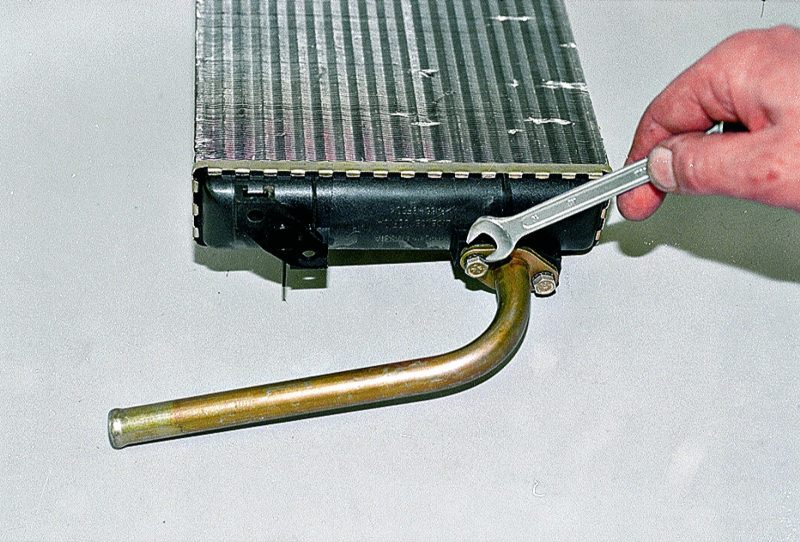

Ключом «на 10» отворачиваем два болта (для радиатора мод. 2101 – две гайки) крепления отводящего патрубка…

…и снимаем патрубок с прокладкой.

Собираем и устанавливаем радиатор отопителя в обратной последовательности. Заправляем систему охлаждения двигателя жидкостью и проверяем герметичность соединений.
