20.14. Снятие регулятора давления задних тормозов и его привода

 ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим на смотровой канаве или подъемнике.

Отсоединяем наконечник рычага регулятора от тяги кронштейна заднего моста (см. Проверка работоспособности и регулировка привода регулятора давления задних тормозов).

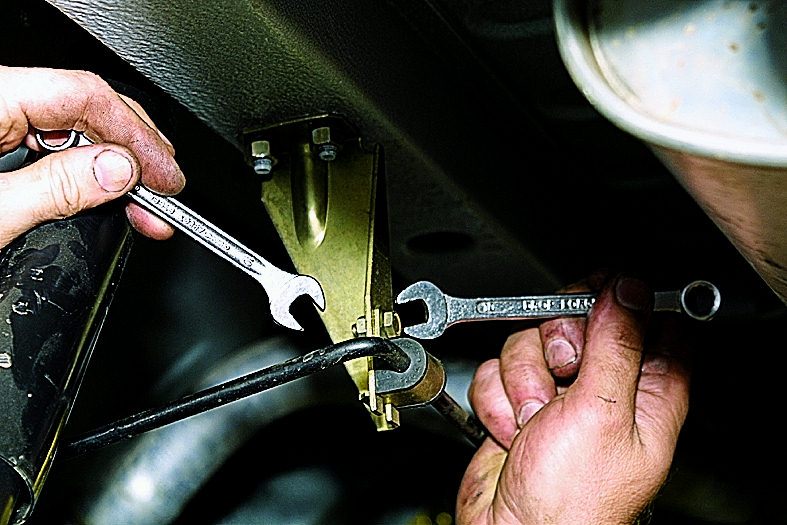

Ключом «на 10» отворачиваем гайку болта крепления обоймы опорной втулки к кронштейну.

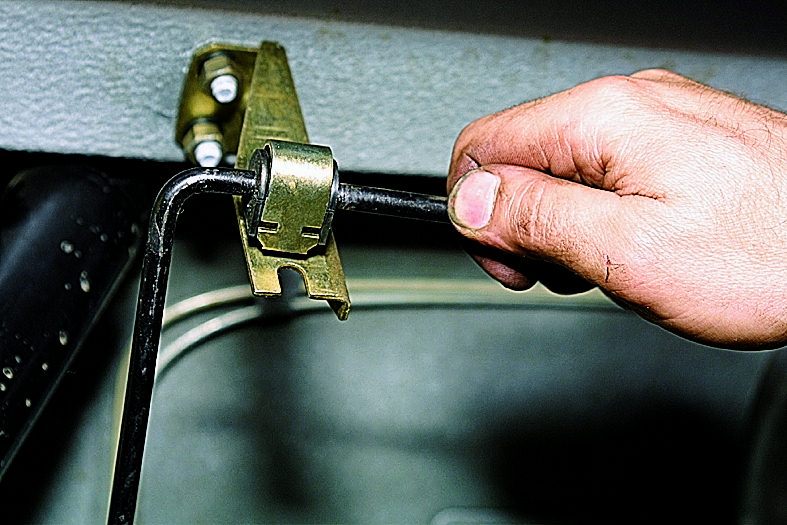

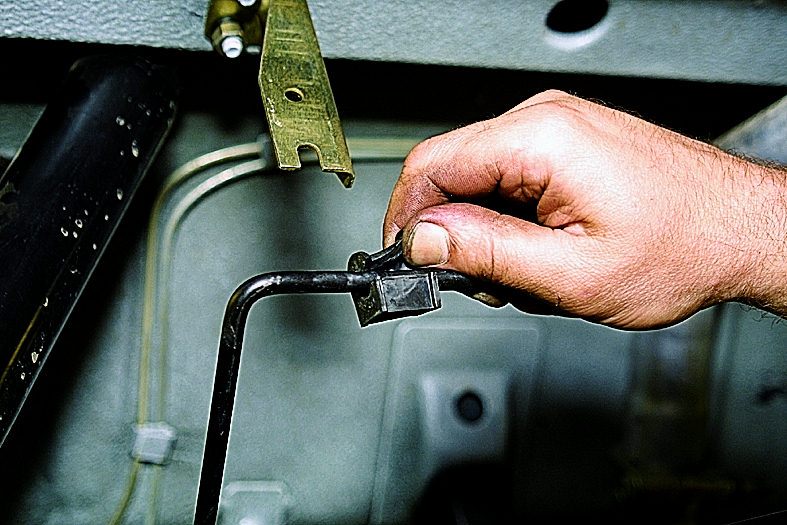

Выводим обойму опорной втулки рычага из прорези кронштейна.

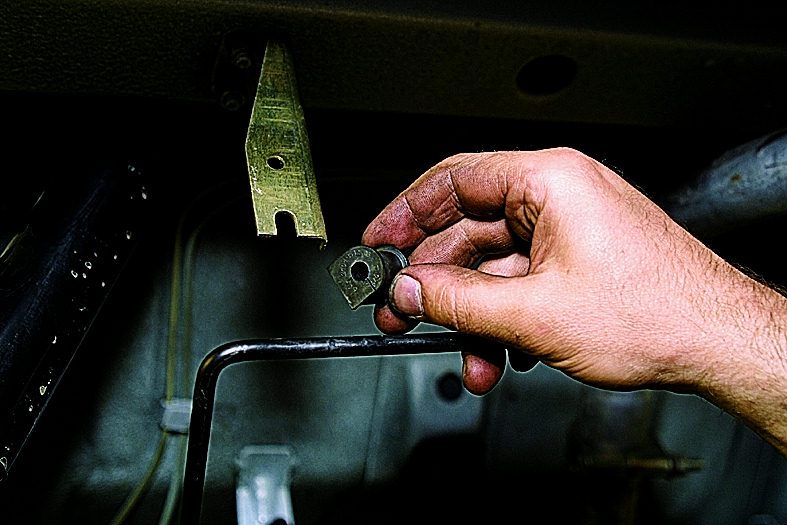

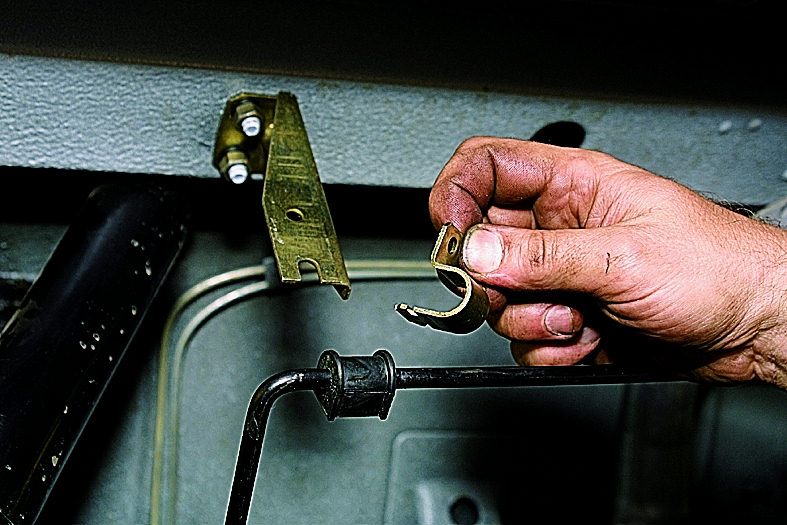

Снимаем обойму с опорной втулки.

Разжав опорную втулку,…

…снимаем ее с рычага.

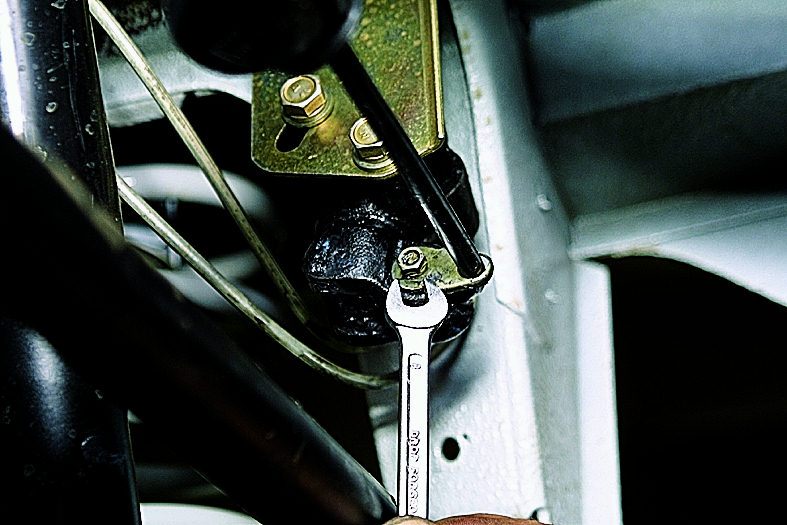

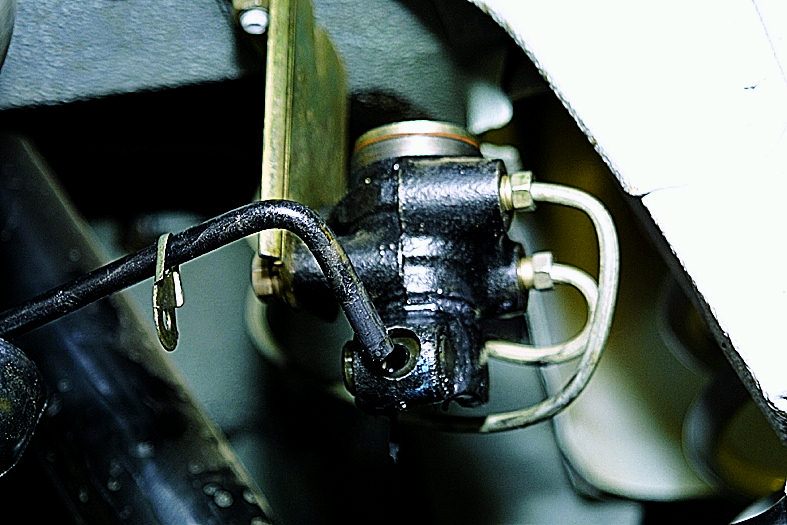

Ключом «на 8» отворачиваем болт крепления стопорной пластины рычага к оси регулятора.

Вынимаем конец рычага из отверстия оси регулятора.

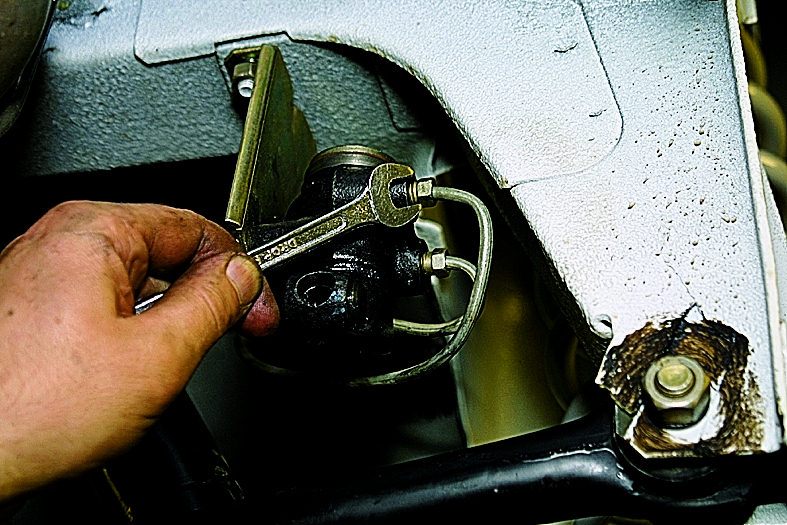

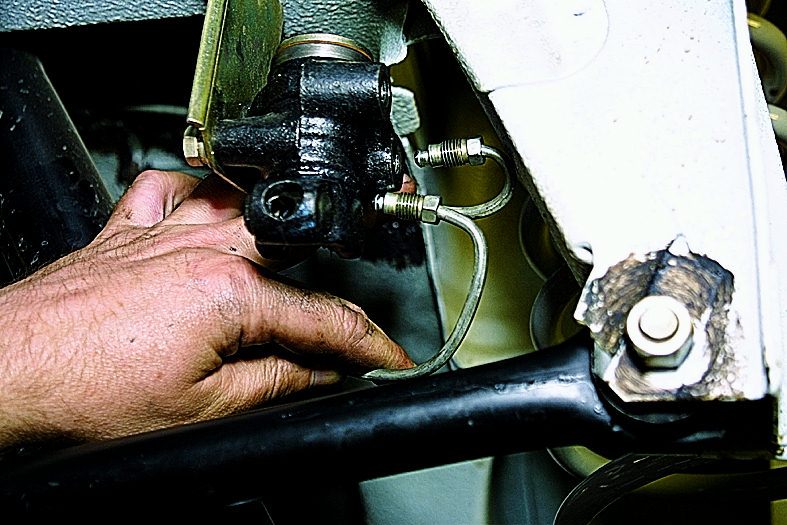

Ключом «на 10» или специальным отворачиваем штуцеры крепления двух тормозных трубок к регулятору давления задних тормозов.

Отводим тормозные трубки.

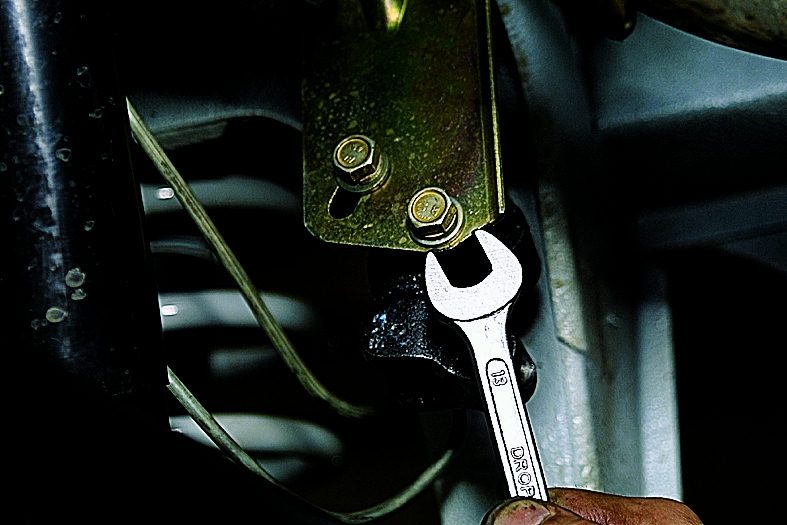

Ключом «на 13» отворачиваем два болта крепления корпуса регулятора к кронштейну…

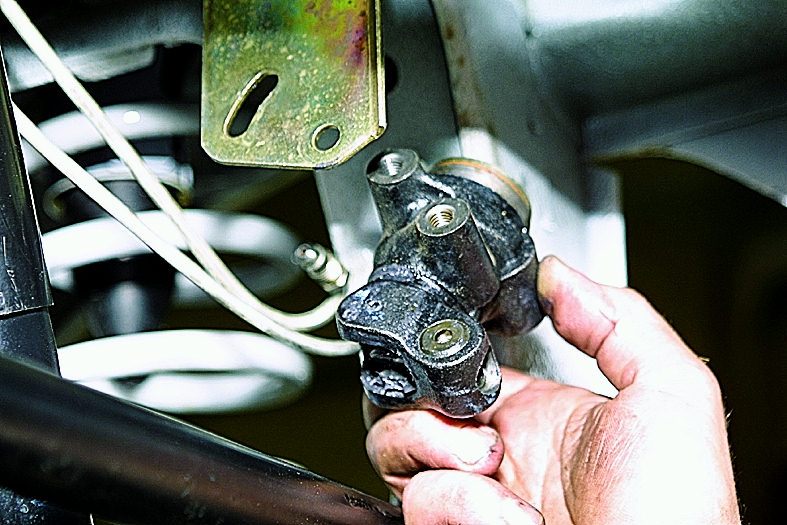

…и снимаем регулятор.

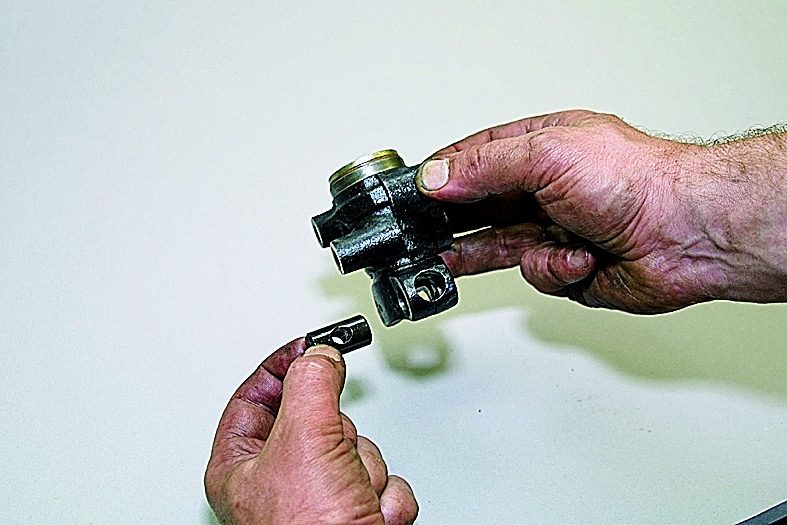

Вынимаем ось из корпуса регулятора давления.

Для снятия кронштейна регулятора давления…

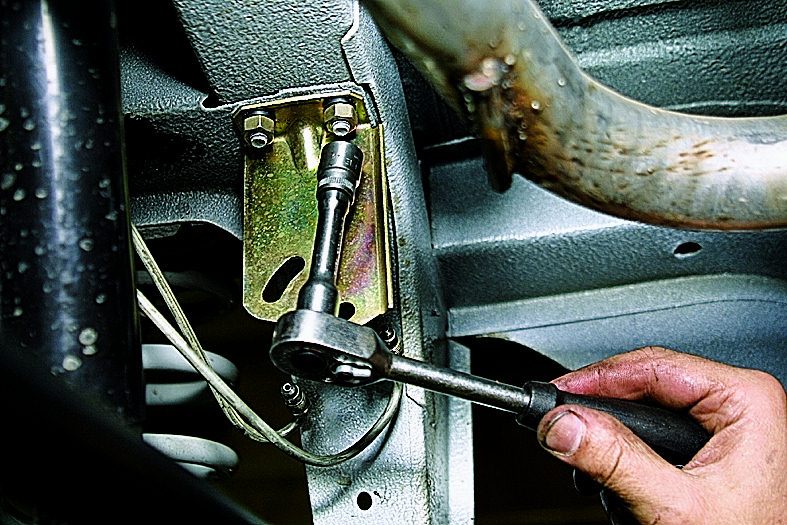

…головкой «на 13» отворачиваем две гайки крепления кронштейна к кузову.

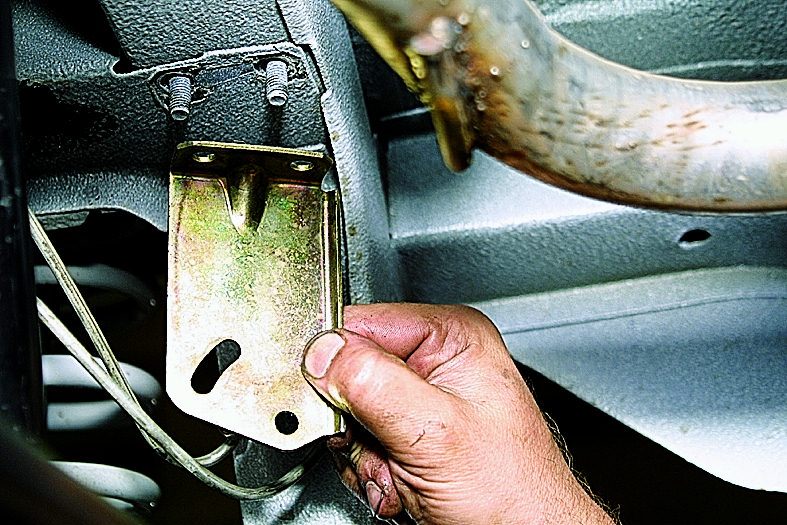

Снимаем кронштейн.

Для снятия кронштейна опорной втулки рычага…

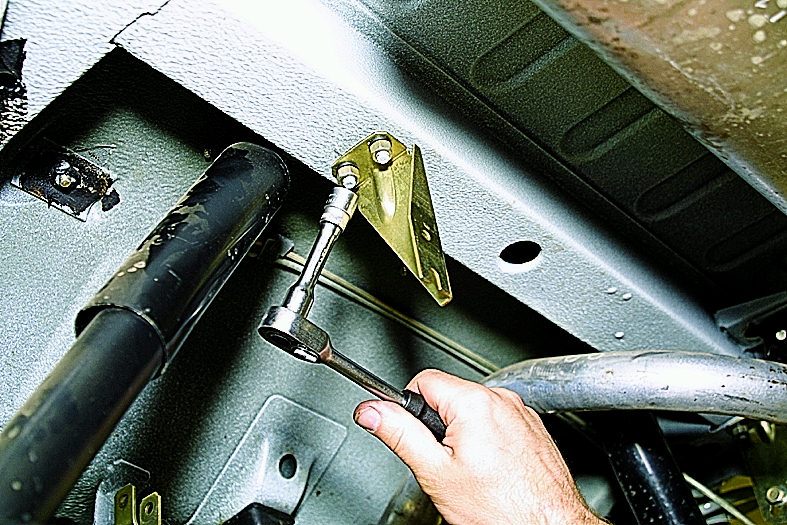

…головкой «на 13» отворачиваем две гайки крепления кронштейна к кузову.

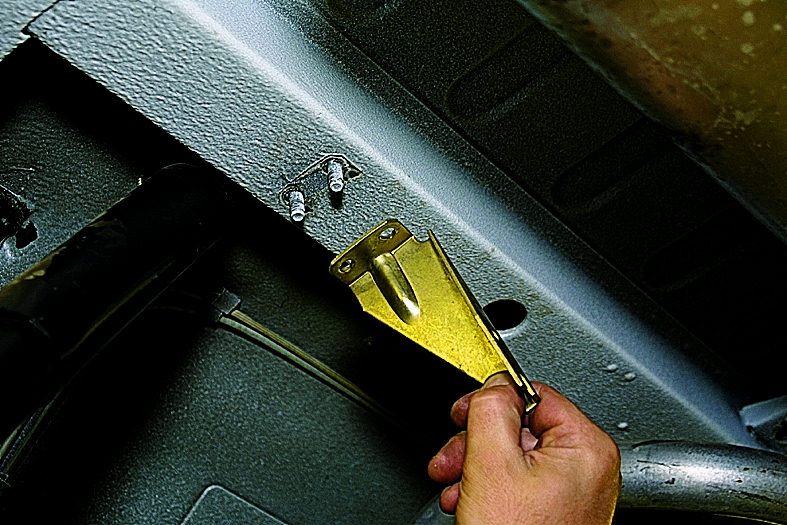

Снимаем кронштейн опорной втулки рычага.

Для снятия тяги соединения рычага регулятора давления с кронштейном заднего моста…

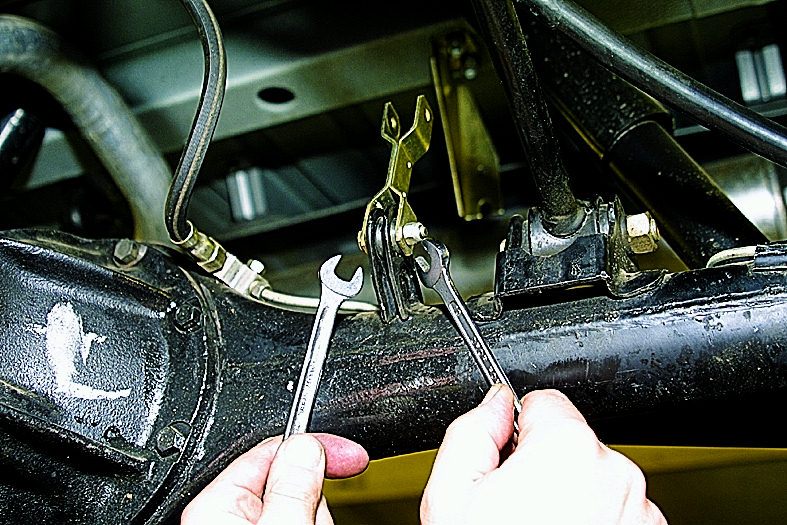

…двумя ключами «на 10» отворачиваем гайку болта крепления тяги.

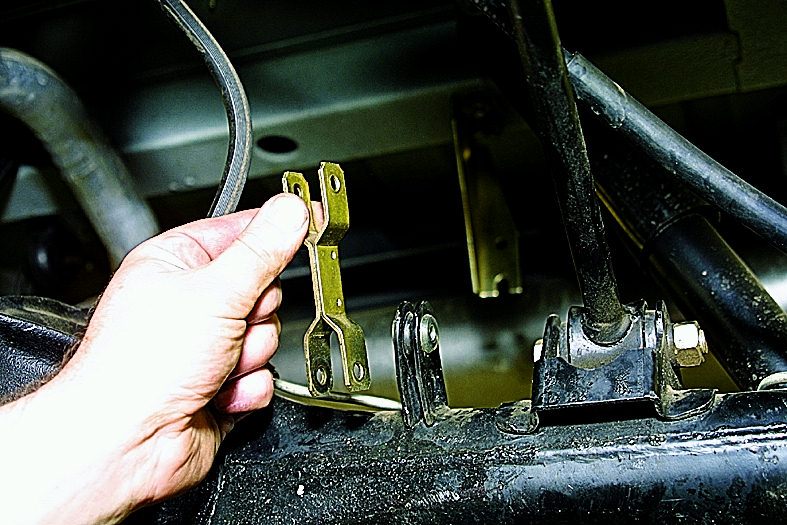

Вынув болт, снимаем тягу.

Установку деталей привода регулятора давления задних тормозов проводим в обратной последовательности. Регулируем привод (см. Проверка работоспособности и регулировка привода регулятора давления задних тормозов).
Наносим тонкий слой графитовой смазки на ось регулятора и выступающую часть поршня. Закладываем 5–6 г этой же смазки в защитный чехол регулятора давления и устанавливаем его на место.
