17.5. Замена сальника ведущей шестерни главной передачи

 ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим на смотровой канаве или подъемнике. Вывешиваем задний мост.

Сливаем масло из картера заднего моста (см. Замена масла в заднем мосту).
Снимаем обе полуоси (см. Снятие полуоси и замена сальника).
Отсоединяем задний карданный вал от фланца редуктора заднего моста (см. Снятие карданного вала).

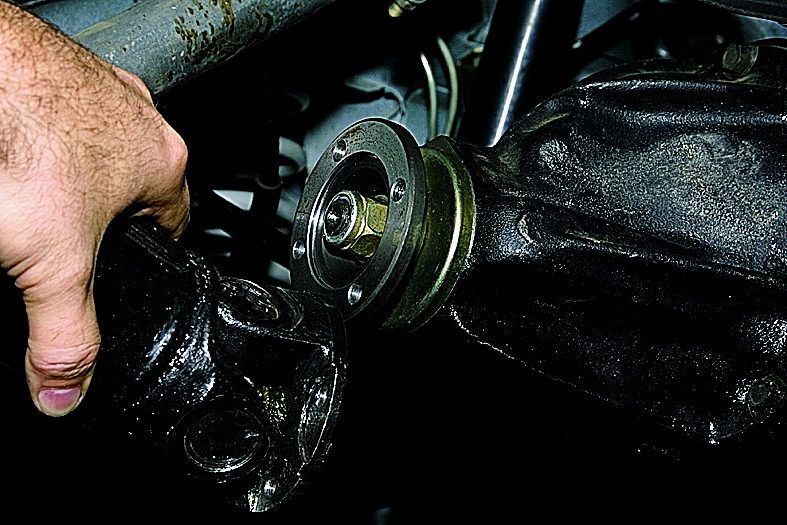

Отводим карданный вал от фланца редуктора.

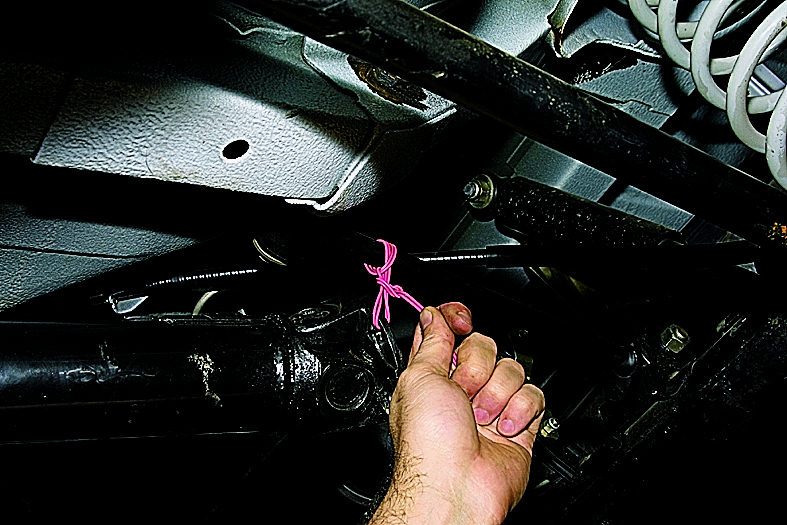

Подвязываем карданный вал за вилку шарнира к верхней продольной штанге.

Динамометром проворачиваем по часовой стрелке ведущую шестерню за гайку крепления фланца и определяем момент сопротивления вращению шестерни.

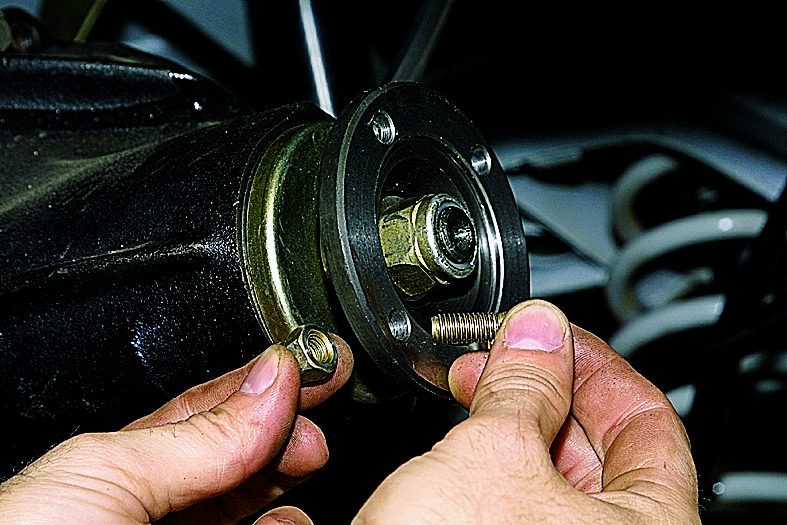

Вставляем болты в два близлежащих отверстия фланца и навинчиваем на них гайки.

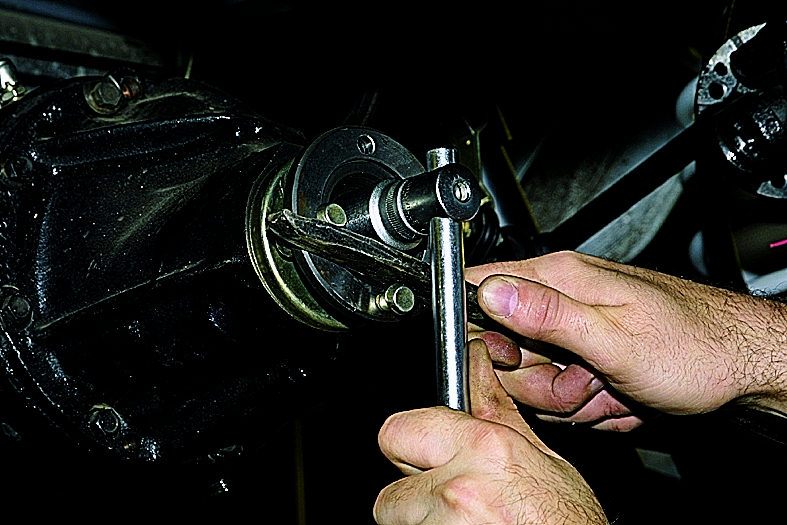

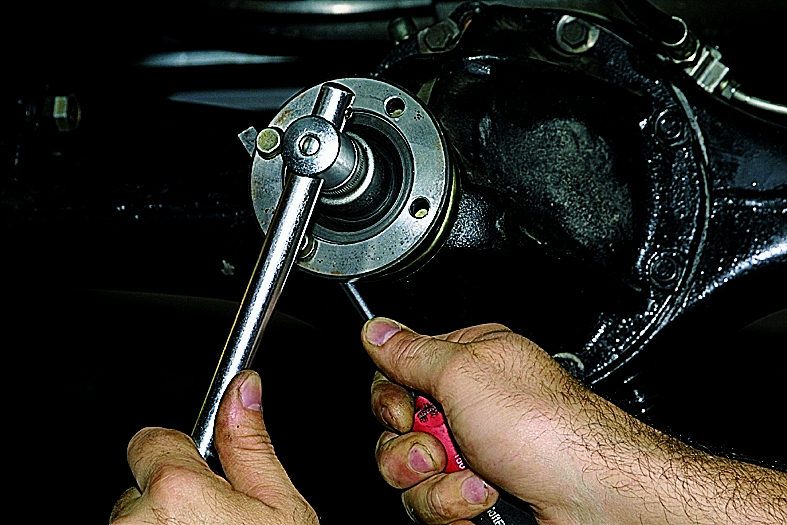

Вставив мощную отвертку между болтами, удерживаем фланец от проворачивания, а головкой «на 24» отворачиваем гайку крепления фланца.

Фланец также можно зафиксировать монтажной лопаткой.

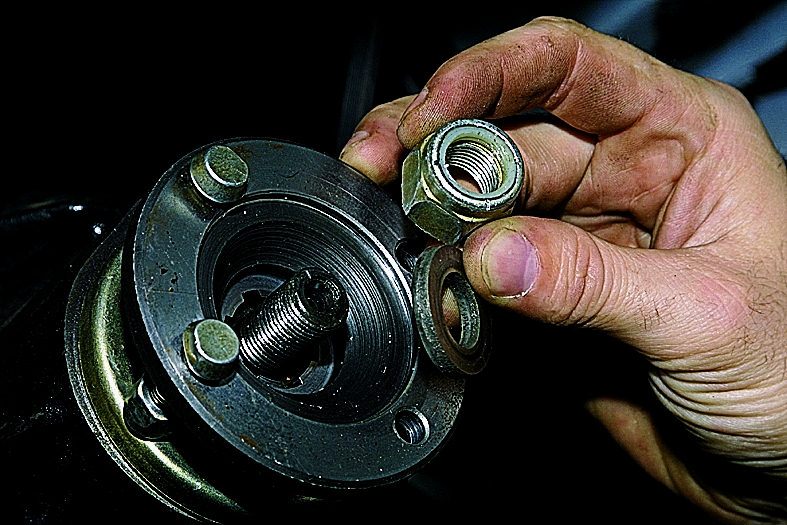

Снимаем гайку крепления фланца и шайбу.

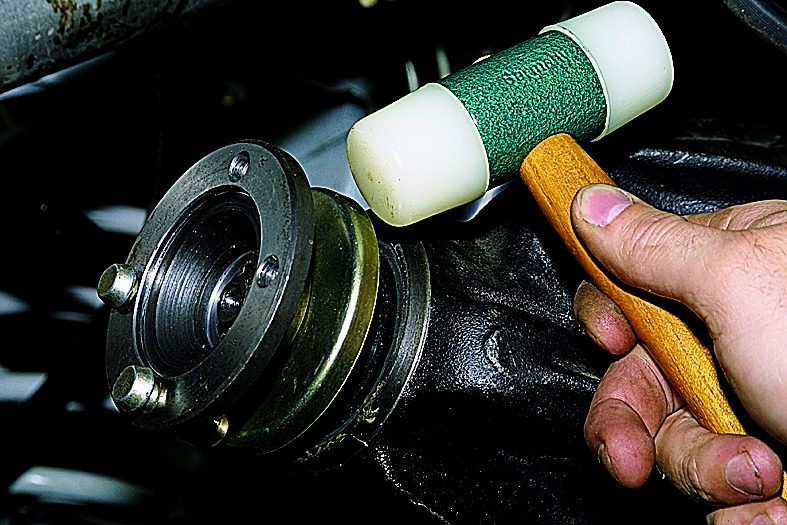

Молотком с пластмассовым бойком сбиваем со шлицев ведущей шестерни фланец…

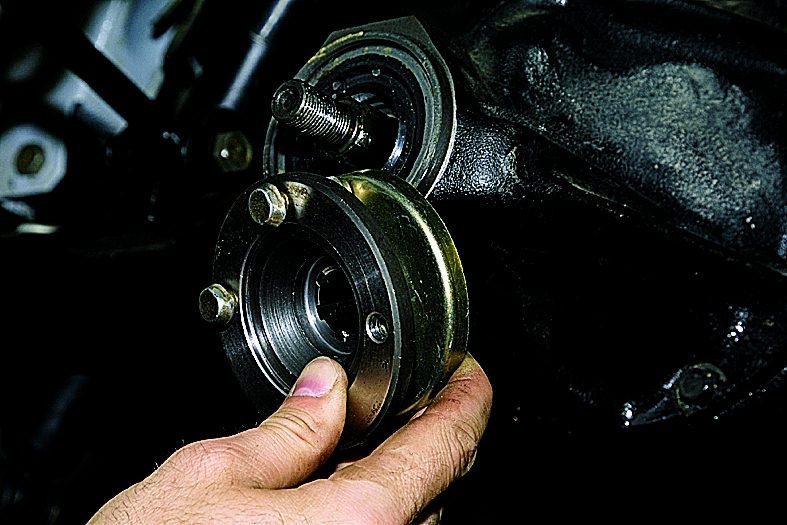

…и снимаем его.

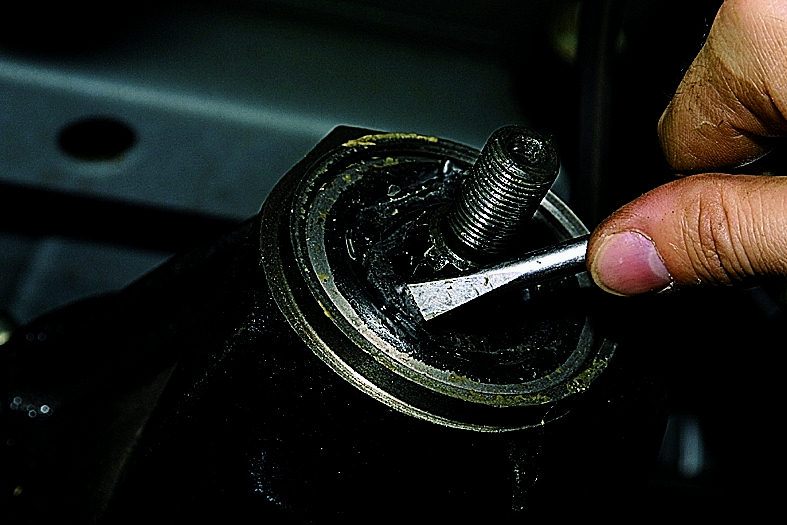

Шлицевой отверткой поддеваем сальник ведущей шестерни…

…и вынимаем его.

Смазываем рабочую поверхность нового сальника смазкой Литол-24…

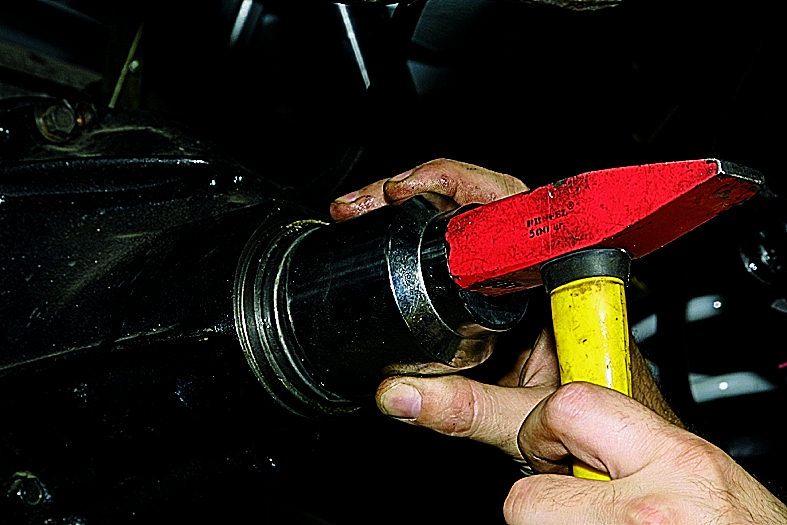

…и запрессовываем его в гнездо картера редуктора подходящим отрезком трубы.

Устанавливаем фланец и шайбу на ведущую шестерню. Удерживая фланец, затягиваем гайку его крепления моментом 118–255 Н.м (12–26 кгс.м), периодически проверяя момент сопротивления вращению ведущей шестерни (проворачиванием шестерни динамометром по часовой стрелке).
Если первоначально замеренный момент сопротивления вращению (см. фото 3) был не ниже 59,0 Н.см (6 кгс.см), то новый момент должен быть больше этой величины на 9,8–19,6 Н.см (1–2 кгс.см). Если же первоначальный момент был меньше 59,0 Н.см (6 кгс.см), то гайку крепления фланца затягиваем до достижения момента сопротивления вращению 59,0–88,0 Н.см (6–9 кгс.см), не превышая при этом момента затягивания 118–255 Н.м (12–26 кгс.м). Если при затягивании гайки момент сопротивления вращению ведущей шестерни превысил 88,0 Н.см (9 кгс.см), что указывает на завышенный предварительный натяг подшипников, заменяем распорную втулку редуктора (см. Разборка редуктора заднего моста) и вновь проводим регулировку.
Дальнейшую сборку и установку узлов производим в обратной последовательности.
