10.5. Главный тормозной цилиндр

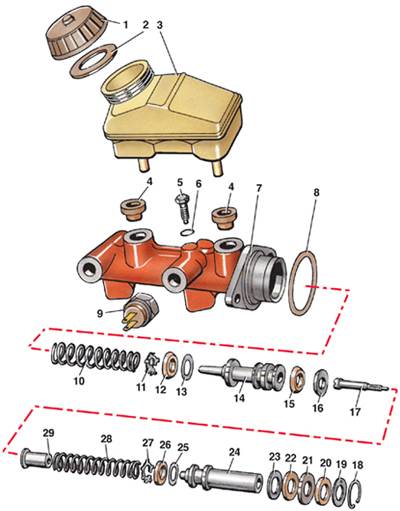

Главный тормозной цилиндр

1 – крышка;
2 – прокладка;
3 – бачок;
4 – втулка;
5 – упорный болт;
6 – прокладка;
7 – корпус;
8 – прокладка;
9 – выключатель огней заднего хода;
10 – пружина;
11 – шайба;
12 – манжета;
13 – клапан;
14 – поршень;
15, 16 – манжеты;
17 – регулировочный винт;
18 – стопорное кольцо;
19 – шайба;
20, 22 – наружные манжеты;
21 – проставочная шайба;
23 – упорная шайба;
24 – поршень;
25 – клапан;
26 – манжета;
27 – шайба;
28 – пружина;
29 – втулка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Отсоединить электропровода (см. рис. Детали привода тормозов) от датчика 14 уровня тормозной жидкости, находящегося в пробке 13 бачка 15 тормозной жидкости.
3. Очистить от грязи главный цилиндр 18, вакуумный усилитель 21 и трубопроводы, отходящие от главного цилиндра тормоза.
4. Произвести несколько энергичных нажатий на тормозную педаль для снятия разрежения в корпусе вакуумного усилителя.
5. Установить под главным тормозным цилиндром чистую емкость.
6. Отсоединить колодки с проводами выключателей 9 (см. рис. Главный тормозной цилиндр) сигнала торможения (если имеются).
7. Выкрутить выключатели 9 сигнала торможения (если имеются).
8. Отсоединить трубопроводы от главного тормозного цилиндра 18 (см. рис. Детали привода тормозов).
9. Отвернуть гайки 16 крепления главного тормозного цилиндра 18 к вакуумному усилителю 21.
10. Снять главный тормозной цилиндр 18.
11. Снять крышку 1 (см. рис. Главный тормозной цилиндр) бачка 3 тормозной жидкости и слить тормозную жидкость.
12. Расположить главный тормозной цилиндр бачком вниз и, нажав несколько раз на поршень 24 первой камеры, удалить тормозную жидкость из главного тормозного цилиндра.
13. Снять бачок 3 с главного тормозного цилиндра, используя в качестве рычага деревянную лопатку.
14. Извлечь из корпуса цилиндра втулки 4.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открутить упорный болт 5.
2. Снять стопорное кольцо 18.
3. Извлечь из корпуса 7 цилиндра поршень 24 с манжетами 20, 22 и 26, шайбами 19, 21, 23 и клапаном 25 усилием руки за хвостовик поршня 24.
4. Продвинуть поршень 14 ударами с торца корпуса 7 цилиндра о чистую доску и вынуть его с остальными деталями.

Сборка


Предупреждение

При каждой разборке главного тормозного цилиндра заменять манжеты новыми, даже если они по виду еще в хорошем состоянии.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осмотреть внимательно и убедиться в абсолютной чистоте зеркала цилиндра и рабочей поверхности поршней, в отсутствии ржавчины, рисок и других неровностей.
2. Промыть все детали тормозной жидкостью.
3. Надеть клапаны 13 и 25, манжеты 12, 15 и 16, 26 и шайбы 11 и 27 на поршни 14 и 24 (расположение рабочих кромок манжет см. рис. Главный тормозной цилиндр).
4. Смазать зеркало цилиндра тормозной жидкостью.
5. Установить пружины 10 и 28 на поршни 14 и 24, а затем на пружину 28 втулку 29 с регулировочным винтом 17.
6. Смазать манжеты тормозной жидкостью и вставить поршни в корпус 7 цилиндра.
7. Установить упорный болт 5 с прокладкой 6, нажав на хвостовик поршня 24.
8. Установить упорную шайбу 23, наружные манжеты 22 и 20, смазав их тормозной жидкостью, проставочную шайбу 21 между ними, упорную шайбу 19.
9. Установить стопорное кольцо 18.
10. Установить втулки 4, смазав их тормозной жидкостью.
11. Надеть бачок 3 тормозной жидкости.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установку главного тормозного цилиндра производят в порядке, обратном снятию, с учетом следующего.
2. Заменить на новую прокладку 8.
3. Залить в бачок тормозную жидкость и дождаться, когда тормозная жидкость начнет вытекать из отверстий главного тормозного цилиндра под трубопроводы. Только после этого установить трубопроводы.
4. Прокачать тормозную систему.
