12.14.2. Обозначения на электрических схемах

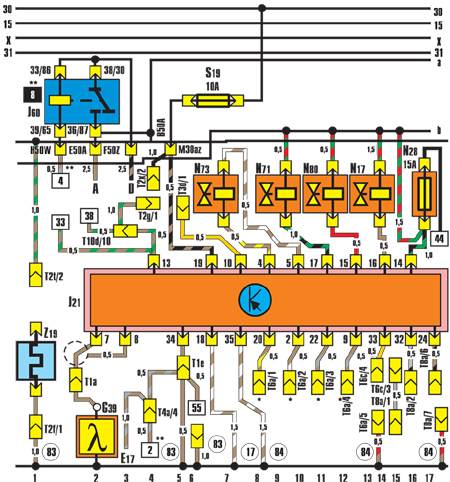

Внутренние соединения (тонкие линии) – такие соединения не представляют собой проводов, однако по ним идет электрический ток. Они дают возможность проследить пути протекания тока внутри электрооборудования.

Зажим 15 – при включенном зажигании на нем имеется напряжение аккумулятора.

Позиционный номер реле обозначает номер реле в блоке реле и предохранителей.

Обозначение элемента позволяет найти в перечне название элемента, представленного графическим символом, в данном случае блок управления впрыском топлива.

Цвет провода соответствует цвету провода в автомобиле, в данном случае – коричневый.

Цифры в кружках обозначают место монтажа или же расположение соединения с «массой».

Номер токовой дорожки облегчает поиск элементов на схеме.

Буквенно-цифровое обозначение отмечает разъемное соединение. В данном случае это Т8а/7. Т8 обозначает 8-контактное соединение, а7 – 7-й контакт.

Цифры в квадратиках обозначают прерывание цепи и задают номер токовой дорожки продолжения цепи.

Графический символ, в данном случае предохранитель.

Буквенно-цифровое обозначение в местах соединений определяет положение проводов в разъемах. Например, М30az обозначает контакт 30az разъема М.

Обозначение контактов на реле, устройстве управления и на плате или дополнительной панели реле, например: 38/30 – на панели реле.

Буквенные обозначения элементов электросхем
Обозначение
Элемент
A
Аккумулятор
B
Стартер
C
Генератор
D
Замок зажигания
E
Выключатель, включаемый вручную
F
Выключатель механический
G
Датчик, контрольное устройство
H
Звуковой сигнал
J
Реле, блок управления
K, L, M, W, X
Контрольная лампа, лампа освещения, светильник
N
Электроклапан, резистор, соединитель
O
Распределитель зажигания
P, Q
Наконечник свечи зажигания, свеча зажигания
R
Магнитола
S
Предохранитель
T
Разъемное соединение
V
Электродвигатель
