3.1.12.5. Регулировка карбюратора Pierburg / Solex 2E2

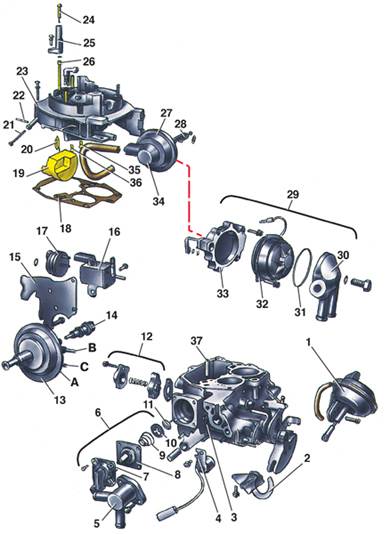

Детали карбюратора Pierburg/ Solex 2E2

1 – пневмопривод дроссельной заслонки второй камеры;
2 – кронштейн троса акселератора;
3 – корпус карбюратора;
4 – обогревающий элемент;
5 – термостат дроссельной заслонки первой камеры;
6 – ускорительный насос;
7 – крышка ускорительного насоса;
8 – диафрагма;
9 – пружина;
10 – седло клапана;
11 – клапан;
12 – экономайзер мощностных режимов;
13 – пневмопривод дроссельной заслонки первой камеры;
14 – клапан управления частотой вращения холостого хода;
15 – кронштейн;
16 – электромагнитный клапан;
17 – пневмоклапан с тепловым реле времени;
18 – прокладка;
19 – поплавок;
20 – игольчатый клапан;
21 – фильтр;
22 – ось поплавка;
23 – крышка карбюратора;
24 – винт регулировки качества (состава) смеси;
25 – корпус топливного жиклера;
26 – топливный жиклер холостого хода;
27 – пневмопривод воздушной заслонки;
28 – винт регулировки пускового зазора воздушной заслонки;
29 – автоматическое пусковое устройство;
30 – крышка;
31 – уплотнительное кольцо;
32 – крышка пускового устройства;
33 – корпус;
34 – винт регулировки хода диафрагмы;
35 – главный топливный жиклер второй камеры;
36 – главный топливный жиклер первой камеры;
37 – распылитель ускорительного насоса;
А, В, С – штуцера пневмопривода

Регулировка частоты вращения пуска двигателя

Регулировку производят на прогретом двигателе с правильно установленным моментом зажигания и отрегулированной частотой вращения холостого хода в следующем порядке:

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять воздушный фильтр и отсоединить вакуумный шланг 24 (см. рис. Воздушный фильтр двигателей рабочим объемом 1,1 и 1,3 л).
2. Подсоединить к двигателю контрольный тахометр.
3. Отсоединить от тройника 1 (см. рис. Пневмопривод дроссельной заслонки первой камеры) шланг 2 и закрыть его пробкой.
4. Запустить двигатель и проверить по контрольному тахометру частоту вращения двигателя, она должна быть в пределах 3000±200 мин-1.
5. Если частота вращения отличается от указанной, отрегулировать ее винтом 1 (см. рис. Регулировка приоткрывания дроссельной заслонки первой камеры). После регулировки законтрить винт краской.

Регулировка пусковых зазоров воздушной заслонки

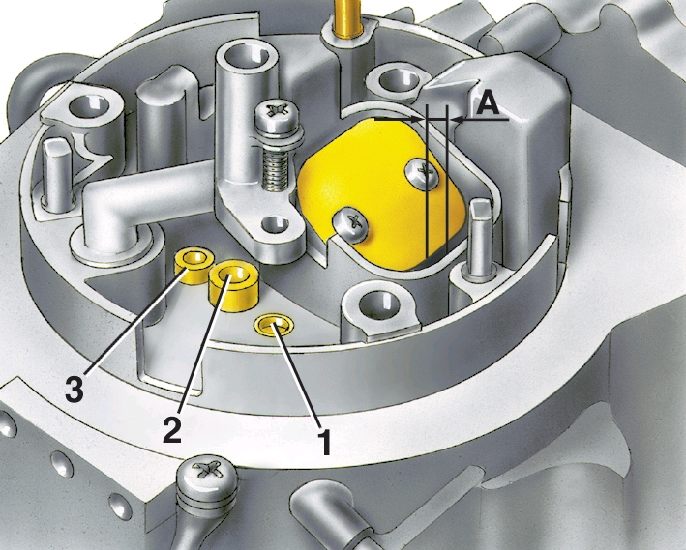

Расположение жиклеров на крышке карбюратора 2Е2

1 – топливный жиклер холостого хода;

2 – воздушный жиклер первой камеры;

3 – воздушный жиклер второй камеры;

А – пусковой зазор воздушной заслонки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять крышки 30 (см. рис. Детали карбюратора Pierburg/ Solex 2E2) и 32 автоматического пускового устройства.
2. Повернуть по часовой стрелке рычаг управления воздушной заслонкой в корпусе автоматического пускового устройства и закрепить в этом положении при помощи резинки.
3. Подсоединить к пневмоприводу 27 воздушной заслонки вакуумметр и вакуумный насос.
4. Создать в пневмоприводе разрежение 100 мбар. Если пневмопривод герметичен, то разрежение не должно падать более чем на 5 мбар в минуту и уменьшиться не более чем до 40 мбар.
5. Довести разрежение в пневмоприводе до 200–300 мбар.
6. Измерить пусковой зазор «А» (см. рис. Расположение жиклеров на крышке карбюратора 2Е2) первой ступени вакуумной заслонки между нижней кромкой воздушной заслонки и горловиной. Он должен быть равен для двигателей рабочим объемом 1,6 л с механической трансмиссией 2,5±0,15 мм, с автоматической трансмиссией 1,9±0,15 мм, для двигателей 1,8 л 2,3±0,15 мм.
7. При необходимости отрегулировать зазор винтом 34 (см. рис. Детали карбюратора Pierburg/ Solex 2E2) в торце крышки пневмопривода.
8. Закрыть заглушкой атмосферное отверстие пневмопривода 27 и создать в нем разрежение 200 мбар, которое не должно меняться в течение 1 мин, если привод герметичен.
9. Измерить пусковой зазор «А» (см. рис. Расположение жиклеров на крышке карбюратора 2Е2) второй ступени воздушной заслонки. Он должен составлять для двигателей объемом 1,6 л с механической трансмиссией 5,0±0,15 мм, с автоматической трансмиссией 5,3±0,15, для двигателей объемом 1,8 л 4,7±0,15 мм.
10. Если зазор отличается от указанного, вставить отвертку в отверстие 1 и, поворачивая регулировочный винт 2, отрегулировать зазор. После регулировки законтрить винт краской. При установке крышки 30 (см. рис. Детали карбюратора Pierburg/ Solex 2E2) метки на крышке и корпусе 33 должны совместиться.

Проверка пневмопривода дроссельной заслонки первой камеры

Пневмопривод дроссельной заслонки первой камеры

1 – тройник;
2 – вакуумный шланг;
3 – пневмоклапан с тепловым реле времени;
4 – пневмопривод дроссельной заслонки первой камеры;
5 – клапан управления частотой вращения холостого хода;
6 – регулировочный клапан увеличения частоты вращения холостого хода (только для автомобилей с кондиционером или с автоматической трансмиссией выпуска до января 1984 г.)

Регулировка приоткрывания дроссельной заслонки первой камеры

1 – ограничительный винт дроссельной заслонки;
2 – рычаг дроссельной заслонки;
3 – подвижной шток пневмопривода;
4 – пневмопривод дроссельной заслонки первой камеры;
5 – регулировочный винт штока пневмопривода;
6 – кулачок привода ускорительного насоса;
7 – стопорный винт

Пневмопривод 13 (см. рис. Детали карбюратора Pierburg/ Solex 2E2) может быть с тремя штуцерами А, В и С для подключения вакуумных шлангов или с четырьмя. Пневмопривод с четырьмя штуцерами установлен на автомобилях с кондиционерами или с автоматической трансмиссией выпуска до декабря 1984 г.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить вакуумные шланги от пневмопривода 13.
2. Закрыть заглушками штуцера В и С.
3. Подсоединить вакуумный насос к штуцеру А.
4. Создать разрежение в пневмоприводе, при этом шток 3 (см. рис. Регулировка приоткрывания дроссельной заслонки первой камеры) пневмопривода должен переместиться. Величина выхода штока от края направляющей втулки должна быть 8,5 мм. Если этого не произойдет, значит пневмопривод неисправен и его нужно заменить.
5. У пневмопривода с четырьмя штуцерами снять заглушку со штуцера С (см. рис. Детали карбюратора Pierburg/ Solex 2E2), затем увеличить разрежение в пневмоприводе, шток должен выйти на 1 мм от края направляющей втулки и выход штока не должен меняться в течение 1 мин. В противном случае заменить пневмопривод.

Регулировка приоткрывания дроссельной заслонки второй
камеры

Положение дроссельной заслонки отрегулировано на заводе-изготовителе и, в процессе эксплуатации регулировка не требуется. Если регулировка была нарушена, ее можно восстановить так же, как у карбюратора 2Е3 (см. подраздел 3.1.12.4).

Проверка пневмопривода воздушной заслонки

Проверку производят так же, как у карбюратора 2Е3 (см. подраздел 3.1.12.4).

Проверка обогревающего элемента

Проверку производят так же, как у карбюратора 31Р1С-7 (см. подраздел 3.1.12.2).

Регулировка ускорительного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять карбюратор.
2. Отсоединить вакуумные шланги от пневмопривода 13 (см. рис. Детали карбюратора Pierburg/ Solex 2E2) дроссельной заслонки первой камеры.
3. Подсоединить к штуцеру А вакуумный насос. Штуцер В закрыть заглушкой (если пневмопривод с четырьмя штуцерами, заглушить также штуцер С).
4. Создать в пневмоприводе разрежение, чтобы шток 3 (см. рис. Регулировка приоткрывания дроссельной заслонки первой камеры) отошел от регулировочного винта 1.
5. Повернуть рычаг 1 и зафиксировать его, вставив между рычагом 3 и корпусом карбюратора болт 2 М8х20.
6. Снять крышку карбюратора, заполнить поплавковую камеру топливом и установить крышку карбюратора.
7. Поставить под карбюратор мерную мензурку с воронкой.
8. Повернуть дроссельную заслонку первой камеры от упора до упора 10 раз, приводя этим в действие ускорительный насос, затрачивая на каждый ход около 3 с.
9. Измерить количество топлива в мензурке и разделить на 10; получится количество топлива, которое подает насос за один цикл. Это значение должно составлять для двигателей рабочим объемом 1,6 л 1,0±0,15 см3, для двигателей объемом 1,8 л 1,1±0,15 см3.
10. Если необходимо, отрегулировать производительность ускорительного насоса поворотом кулачка 6 (см. рис. Регулировка приоткрывания дроссельной заслонки первой камеры), предварительно отпустив стопорный винт 7.

Регулировка частоты вращения холостого хода

Регулировку производить на прогретом двигателе с отрегулированными зазорами в механизме привода клапанов и правильно установленным моментом зажигания при полностью открытой воздушной заслонке в следующем порядке:

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отключить все потребители энергии (фары, вентилятор, магнитолу и т. д.).
2. Отсоединить от воздушного фильтра шланг вентиляции картера и заглушить его.
3. Подсоединить контрольный тахометр и газоанализатор.
4. Проверить, чтобы шток 3 (см. рис. Регулировка приоткрывания дроссельной заслонки первой камеры) находился в положении холостого хода, а винт 1 касался штока 3.
5. Вращением клапана 5 (см. рис. Пневмопривод дроссельной заслонки первой камеры) отрегулировать частоту вращения холостого хода в пределах 950±50 мин-1.
6. Регулировочным винтом 24 (см. рис. Детали карбюратора Pierburg/ Solex 2E2) качества (состава) смеси установить уровень содержания окиси углерода (СО) в отработавших газах 1,0±0,5%. Проверить и при необходимости восстановить частоту вращения холостого хода. Проверить и при необходимости восстановить содержание СО в отработавших газах.

Регулировка клапана увеличения частоты вращения холостого хода

На автомобилях, оборудованных автоматической трансмиссией (выпуска до декабря 1984 г.) или кондиционером, есть пневмопривод 4 (см. рис. Пневмопривод дроссельной заслонки первой камеры) с четырьмя штуцерами для подключения вакуумных шлангов и клапан 6 увеличения частоты вращения холостого хода. При включении большого числа потребителей энергии (фары, магнитола, обогрев стекла окна задка и т. д.) и изменении режимов движения или включении кондиционера в результате большой нагрузки снижается частота вращения холостого хода. При этом срабатывает клапан 6, подавая дополнительное количество топлива, что повышает частоту вращения холостого хода до номинальной. Клапан увеличения регулируют, если частота вращения холостого хода под нагрузкой слишком низкая или если двигатель останавливается.

Регулировку производить на прогретом двигателе с отрегулированными зазорами в механизме привода клапанов и правильно установленным моменте зажигания при полностью открытой воздушной заслонке в следующем порядке:

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Подсоединить контрольный тахометр и газоанализатор.
2. Затянуть ручной тормоз, под передние колеса установить упоры (например, деревянные клинья).
3. Запустить двигатель. Включить вентилятор отопителя на максимум, дальний свет фар, обогрев стекла окна задка.
4. Сидящий в автомобиле помощник должен до упора нажать на педаль тормоза и перевести рычаг селектора управления коробкой передач в положение «D».
5. Проверить, упирается ли ограничительный винт 1 (см. рис. Регулировка приоткрывания дроссельной заслонки первой камеры) в шток 3. По контрольному тахометру проверить частоту вращения двигателя. Если она ниже 800 мин-1 (см. рис. Пневмопривод дроссельной заслонки первой камеры), поворотом клапана 6 отрегулировать ее.
6. Отсоединить вакуумный шланг 2 от тройника 1 и заглушить его. Запустить двигатель и проверить частоту вращения пуска. Если она ниже 3000±200 мин-1, отрегулировать ее винтом 1 (см. рис. Регулировка приоткрывания дроссельной заслонки первой камеры). После регулировки законтрить винт краской.
7. Подсоединить вакуумный шланг 2 (см. рис. Пневмопривод дроссельной заслонки первой камеры) к тройнику 1. Проверить частоту вращения холостого хода.

Проверка подогревателя впускной трубы

Подогреватель впускной трубы

1 – впускная труба;

2 – прокладка;

3 – уплотнительное кольцо;

4 – подогреватель;

5 – держатель;

6 – хомут;

7 – шланг подогрева впускной трубы

Для улучшения испарения бензина при запуске, когда двигатель холодный, снизу впускной трубы установлен электрический подогреватель. Он нагревается в течение нескольких секунд и отключается, когда температура охлаждающей жидкости достигает 65° С, после этого впускная труба подогревается жидкостью из системы охлаждения.

Проверяют подогреватель на холодном двигателе следующим образом:

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод подогревателя 4 от соединительной колодки.
2. К проводу подогревателя подсоединить омметр, второй провод омметра соединить с «массой». Измерить сопротивление подогревателя, оно должно быть 0,25–0,50 Ом. Если сопротивление отличается от указанного, заменить подогреватель.
3. При замене подогревателя заменить прокладку 2 и уплотнительное кольцо 3.

Проверка термовыключателя подогревателя впускной трубы

Термовыключатель отключает подогреватель впускной трубы, когда температура охлаждающей жидкости достигнет 65° С. Термовыключатель установлен у двигателей рабочим объемом 1,1 и 1,3 л в шланге между впускной трубой и корпусом термостата, у двигателей рабочим объемом 1,6 и 1,8 л термовыключатель 16 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) установлен в патрубке 18 рубашки охлаждения.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять пробку расширительного бачка, чтобы снизить давление в системе охлаждения.
2. Вывернуть термовыключатель и заглушить отверстие, чтобы не вытекала охлаждающая жидкость.
3. Подсоединить к выводам термовыключателя омметр.
4. Опустить рабочую часть термовыключателя в воду, нагретую до температуры 65° С для двигателей рабочим объемом 1,1 л или 55° С для двигателей объемом 1,3; 1,6 и 1,8 л. Измерить сопротивление выключателя, оно должно быть равно нулю, т.е. контакты термовыключателя замкнуты.
5. Нагреть воду до температуры 75° С для двигателей объемом 1,1 л и 65° С для двигателей объемом 1,3; 1,6 и 1,8 л. Измерить сопротивление выключателя; оно должно равняться бесконечности, т. е. контакты выключателя разомкнуты. В противном случае заменить термовыключатель.

Проверка термовыключателя автоматического пускового устройства

Термовыключатель отключает электрообогрев автоматического пускового устройства, когда температура охлаждающей жидкости достигает 42° С. После этого пусковое устройство обогревается только охлаждающей жидкостью.

Порядок проверки термовыключателя 27 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) такой же, как термовыключателя подогревателя впускной трубы.

Сопротивление термовыключателя до 33° С – ноль, выше 42° С – бесконечность.

Проверка автоматического пускового устройства

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять воздушный фильтр.
2. Медленно один раз нажать на педаль акселератора. Воздушная заслонка карбюратора должна быть закрыта.
3. Запустить двигатель. Воздушная заслонка должна открыться примерно через 5 мин, в зависимости от температуры окружающего воздуха. Если воздушная заслонка закрывается слишком рано или поздно, можно повернуть крышку 32 (см. рис. Детали карбюратора Pierburg/ Solex 2E2) пускового устройства максимум на 5 мм от метки на корпусе пускового устройства. Если это не помогает, заменить пусковое устройство.

Проверка пневмоклапана с тепловым реле времени

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить от клапана 17 (см. рис. Детали карбюратора Pierburg/ Solex 2E2) вакуумный шланг и вывернуть клапан.
2. Продуть клапан. При температуре ниже 18° С клапан должен быть открыт, при температуре выше 28° С – закрыт. Если необходимо, можно охладить клапан в холодильнике или нагреть на водяной бане.

В вакуумном шланге между клапаном и пневмоприводом дроссельной заслонки второй камеры установлен дроссель, который имеет отметки: синяя – для двигателя рабочим объемом 1,6 л, желтая – для двигателя объемом 1,8 л.

Короткий шланг, одетый на внешний штуцер клапана, должен быть открыт. Этот шланг предохраняет клапан от загрязнения.
