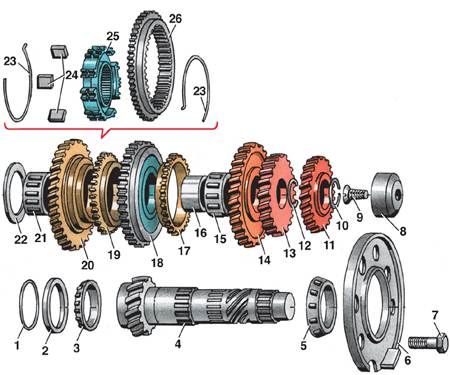

5.4.2.2. Вторичный валВторичный вал
1 – регулировочная шайба;
2 – наружное кольцо роликового
конического подшипника;
3 – роликовый конический подшипник;
4 – вторичный вал;
5 – роликовый конический подшипник;
6 – пластина;
7 – болт;
8 – подшипник;
9 – болт;
10 – стопорное кольцо;
11 – шестерня 4-й передачи;
12 – стопорное кольцо;
13 – шестерня 3-й передачи;
|
14 – шестерня 2-й передачи;
15 – игольчатый подшипник;
16 – внутреннее кольцо игольчатого подшипника;
17 – блокирующее кольцо;
18 – синхронизатор;
19 – блокирующее кольцо;
20 – шестерня 1-й передачи;
21 – игольчатый подшипник;
22 – шайба;
23 – пружина;
24 – сухарь;
25 – ступица синхронизатора;
26 – скользящая муфта синхронизатора |

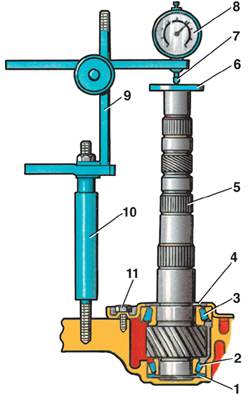

Регулировка осевого зазора вторичного вала
|
|
1 – регулировочная шайба;
2, 3 – роликовый конический подшипник;
4 – пластина;
5 – вторичный вал;
6 – специальная пластина;
7 – ножка индикатора;
8 – индикатор;
9 – штанга;
10 – опора;
11 – болт |
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установить регулировочную шайбу 1 (см.
рис. Регулировка осевого зазора вторичного
вала) толщиной 0,65 мм. |
| 2. Запрессовать наружное кольцо роликового
конического подшипника 2. |
| 3. Установить вторичный вал 5. |
| 4. Установить пластину 4 и прикрутить болты
11 моментом 40 Н·м. |
| 5. Установить опору 10 со штангой 9 и индикатором
8. |
| 6. Подложить под ножку 7 индикатора отшлифованную
пластину 6. |
| 7. Переместить вторичный вал вверх и вниз до
упора и снять показания индикатора, определив тем самым осевой зазор.
При замерах нельзя поворачивать вторичный вал. |
| 8. Расчитать требуемую толщину регулировочной
шайбы по формуле: S0 = 0,65 Sn 0,20, где S0 – требуемая толщина
регулировочной шайбы, Sn – измеренная величина осевого зазора. |
| 9. Подобрать регулировочную шайбу требуемой
толщины исходя из поставляемых в запчасти комплектов. Существующие
типоразмеры: от 0,65 мм до 1,4 мм через каждые 0,05 мм. |
|
|
|
