8.4. Рулевое колесо

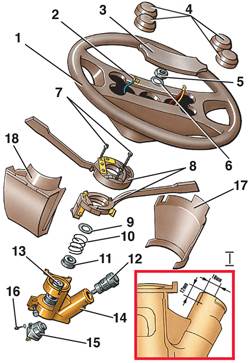

Рулевое колесо

1 – рулевое колесо;
2 – контакты звукового сигнала;
3 – декоративная накладка;
4 – кнопка;
5 – гайка;
6 – шайба;
7 – винт;
8 – подрулевой переключатель;
9 – шайба;
10 – пружина;
11 – верхний подшипник;
12 – цилиндр замка зажигания;
13 – вал рулевой колонки;
14 – корпус замка зажигания;
15 – контактная группа;
16 – винт;
17 – нижний кожух рулевой колонки;
18 – верхний кожух рулевой колонки;
I – место для сверления отверстия

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Установить колеса в положение при движении автомобиля по прямой.

3. Снять декоративную накладку 3 с рулевого колеса.

4. Отсоединить электрические провода.

5. Отвернуть гайку 5 крепления и снять вместе с шайбой 6.

6. Снять рулевое колесо 1 с рулевой колонки вала 13.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить подрулевой переключатель 8 в нейтральное положение.

2. Установить рулевое колесо 1 на рулевой колонке 13 так, чтобы спицы находились в горизонтальном положении.

3. Установить шайбу 6 и закрутить гайку 5 моментом 40 Н·м.

4. Присоединить электрические провода.

5. Установить декоративную накладку 3.

6. Подключить провод к «минусовой» клемме аккумуляторной батареи.

7. Сделать пробную поездку и проверить положение рулевого колеса 1, спицы которого при движении по прямой должны быть в горизонтальном положении. В противном случае переставить рулевое колесо.

8. Проверить действие звукового сигнала.

9. Проверить действие подрулевого переключателя.
