2.13.10. Снятие и установка крышки головки блока цилиндров

Снятие

Снимите кожух двигателя.

Снимите верхнюю часть крышки зубчатого ремня.

Отсоедините шланг вентиляции картера от штуцера задней приемной трубы.

Снимите заднюю приемную трубу.

Открутите крепления топливных магистралей/трубок системы охлаждения на впускной трубе.

Открутите крышку головки блока цилиндров.

Установка

Установка осуществляется в обратной последовательности. При этом необходимо учитывать следующее.

ПРИМЕЧАНИЕ

Замените уплотнение болтов при повреждении.

Подтяните болты крышек головки блока цилиндров в последовательности 1–0,11.

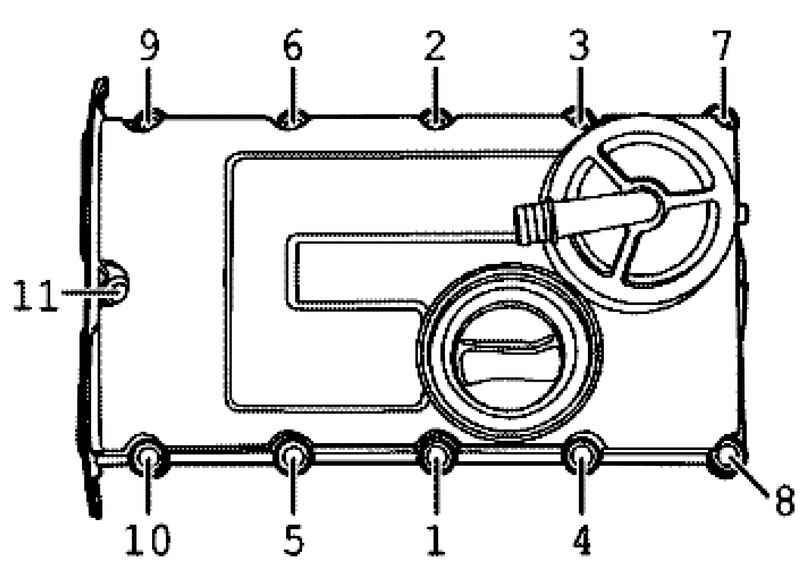

Рис. 2.291. Порядок затягивания болтов крепления крышки головки блока цилиндров

Подтяните болты в последовательности 1–11 с моментом 10 Н·м (рис. 2.291).
