2.13.4. Снятие и установка уплотнительного фланца на стороне ременного шкива

Снятие
Снимите поликлиновой ремень.
Снимите зубчатый ремень.

Фиксация звездочки коленвала
Рис. 2.138. Фиксация звездочки коленвала


Снимите зубчатую шестерню коленвала. Зафиксируйте зубчатую шестерню с помощью контропоры (рис. 2.138).
Открутите правый приводной вал от коробки передач.
Выкрутите крепежные болты на блоке двигателя трубки подачи жидкости в дополнительный отопитель.
Снимите масляный поддон.
Открутите передний уплотнительный фланец.
Снимите уплотнительный фланец, при необходимости – демонтируйте, легко постукивая резиновым молотком.
Удалите остатки герметика на блоке цилиндров с помощью плоского шабера.
Удалите остатки герметика на уплотнительном фланце с помощью дрели и насадки с пластмассовой щетиной.
Очистите посадочные поверхности. На них не должно быть масла и смазки.

Установка
Отрежьте носик тюбика по передней отметке (диаметр отверстия около 3 мм).

ПРИМЕЧАНИЕ
Соблюдайте срок годности герметика.
Уплотнительный фланец должен быть установлен в течение 5 мин после нанесения силиконового герметика.

ПРИМЕЧАНИЕ
Жгут герметика не должен быть толще 2–3 мм, в противном случае излишки герметика попадут в масляный поддон. Герметик может попасть на уплотнительную поверхность сальника коленвала или засорить сетчатый фильтр масляной магистрали масляного насоса.
Перед нанесением герметика накройте посадочную поверхность уплотнительного кольца чистой тряпкой.

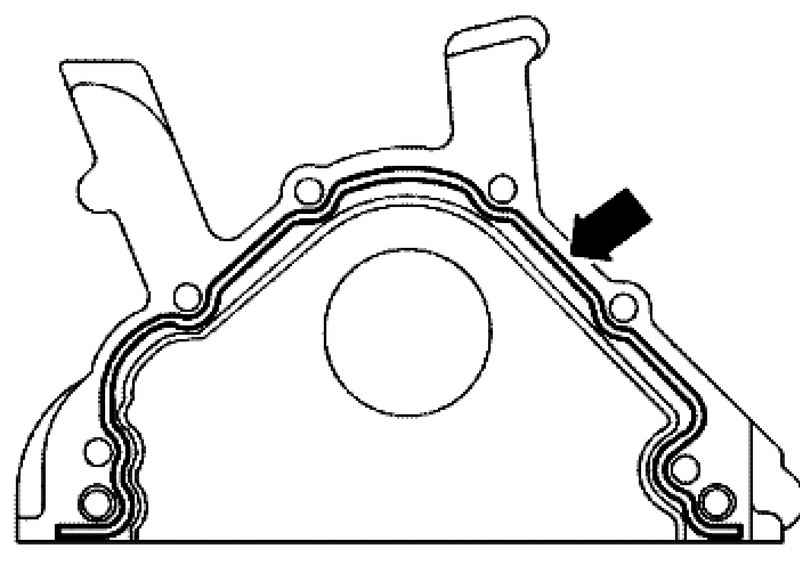

Схема нанесения герметика на посадочную поверхность уплотнительного фланца
Рис. 2.262. Схема нанесения герметика на посадочную поверхность уплотнительного фланца


Наносите силиконовый герметик на чистую посадочную поверхность уплотнительного фланца так, как показано на рисунке 2.262.
Сразу же установите уплотнительный фланец и слегка потяните все болты крепления.

ПРИМЕЧАНИЕ
Для монтажа уплотнительного фланца при установленном уплотнительном кольце используйте направляющую втулку.

Вкрутите новые крепежные болты уплотнительного фланца, чередуя крест на крест, с моментом 15 Н·м.
Установите зубчатую шестерню коленвала.
Запотяните центральный болт с моментом 120 Н·м + довернуть на 1/4 об. (90 °) (дополнительная затяжка может выполняться в несколько этапов).
Установите масляный поддон.
Установите зубчатый ремень.
Установите поликлиновой ремень.

ПРИМЕЧАНИЕ
После установки дайте высохнуть герметику примерно 30 мин. Только после этого можно залить моторное масло.
