2.13.13. Клапанный механизм

Клапанный механизм

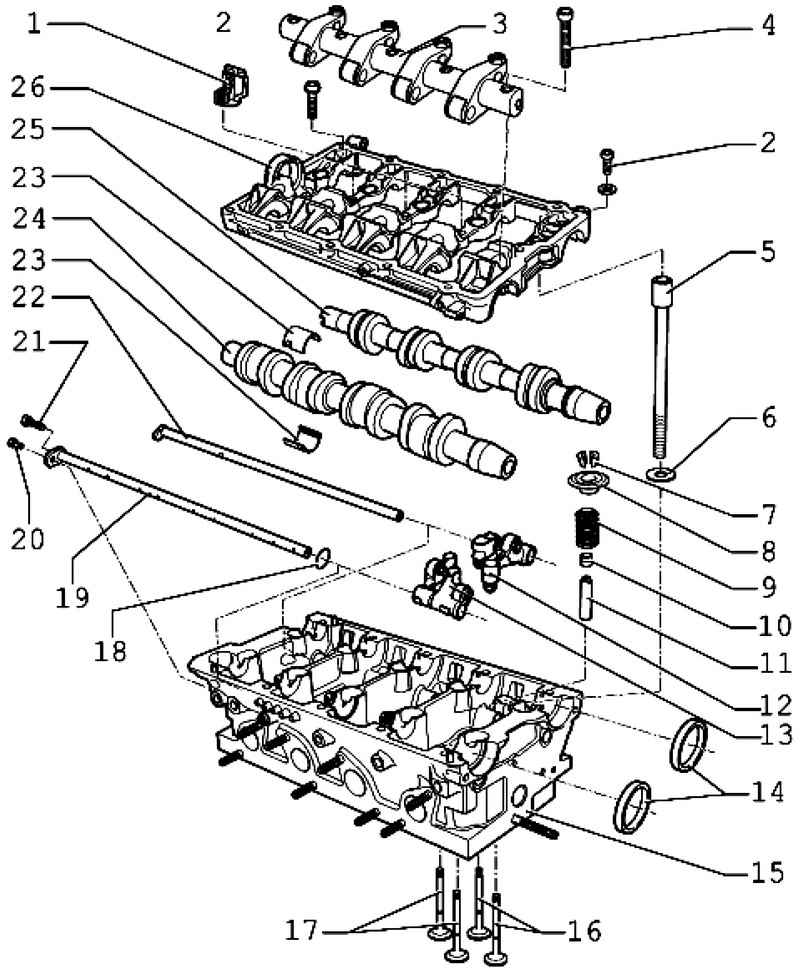

Рис. 2.305. Клапанный механизм: 1 – держатель кабеля, 10 Н·м; 2 – болт 20 Н·м; 3 – ось роликовых рычагов; 4 – болт 20 Н·м + доверните на 1/ 4об. (90°); 5 – болт головки блока цилиндров; 6 – шайба; 7 – конический сухарь; 8 – тарелка пружины клапана; 9 – пружина клапана; 10 – уплотнитель стержня клапана; 11 – направляющая втулка клапана; 12 – роликовый рычаг-впуск; 13 – роликовый рычаг-выпуск; 14 – сальник; 15 – головка блока цилиндров; 16 – впускные клапаны; 17 – выпускные клапаны; 18 – уплотнительное кольцо круглого сечения; 19 – вставные оси; 20 – болт 10 Н·м; 21 – запорный болт; 22 – вставные оси; 23 – вкладыш подшипника; 24 – распредвал выпускных клапанов; 25 – распредвал впускных клапанов; 26 – модуль опор


Монтажное положение смесительной трубки

Паз соединительной трубки

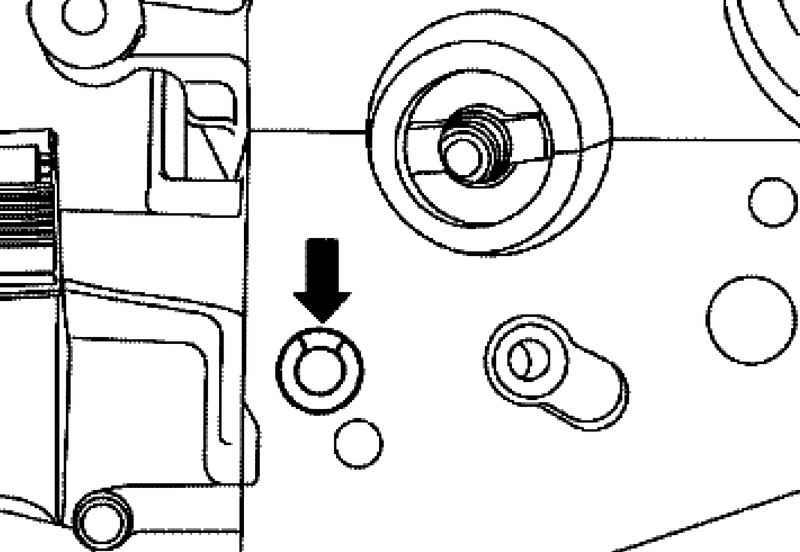

Рис. 2.306. Паз соединительной трубки

Паз соединительной трубки показывает наверх (рис. 2.306).

Проверка осевого зазора распредвала

Проверка осевого зазора распредвала

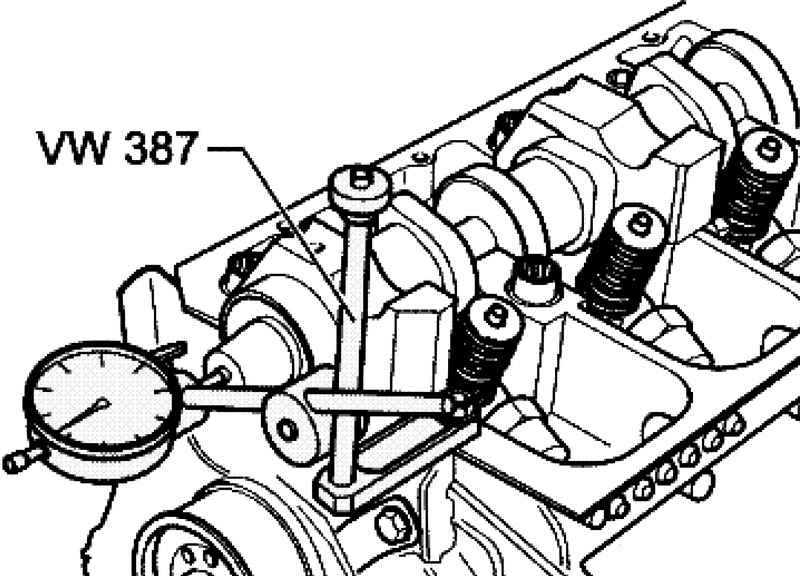

Рис. 2.307. Проверка осевого зазора распредвала


Проверьте осевой зазор распредвала.
Предельный допуск макс. 0,15 мм.
