2.13.6. Снятие и установка датчика числа оборотов вала двигателя

Снимите шумоизоляцию.

Пережмите шланги системы охлаждения с помощью зажима для шлангов на масляном радиаторе и снимите шланги.

Снимите держатель масляного фильтра.

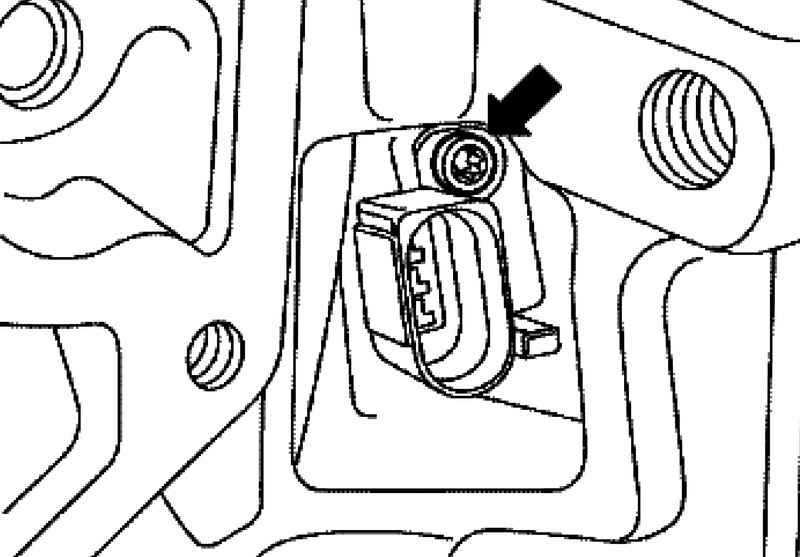

Рис. 2.281. Крепежный болт датчика частоты вращения вала двигателя

Открутите крепежный болт и извлеките датчик частоты вращения вала двигателя (рис. 2.281).

Установка осуществляется в обратной последовательности, с учетом следующего. Момент затяжки винта крепления датчика числа оборотов 5 Н·м.
