2.13.8. Поршень и шатун

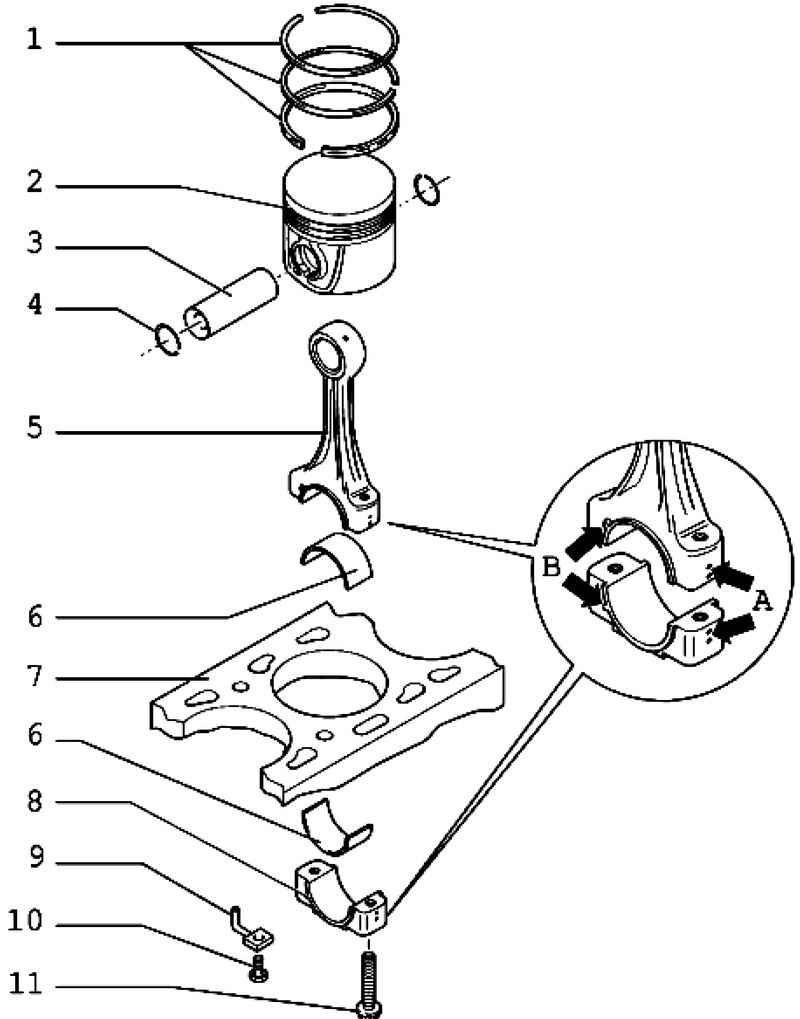

Поршень и шатун
Рис. 2.285. Поршень и шатун: 1 – поршневые кольца; 2 – поршень; 3 – поршневой палец; 4 – стопорное кольцо; 5 – шатун; 6 – вкладыш подшипника; 7 – блок цилиндров; 8 – крышка шатуна; 9 – форсунка впрыска масла; 10 – болт 25 Н·м; 11 – болт шатуна, 30 Н·м + довернуть на 1/4 об. (90°)



ПРИМЕЧАНИЕ
Для проведения монтажных работ необходимо закрепить двигатель с помощью фиксатора для двигателя и коробки передач на монтажном стенде или на фиксаторе для двигателя и коробки передач.
Все опорные и рабочие поверхности необходимо смазать перед монтажными работами моторным маслом.

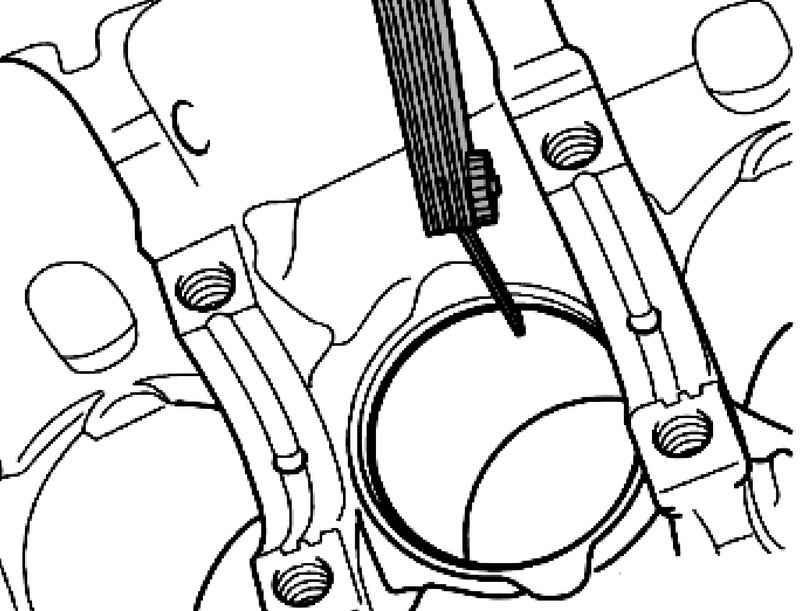

Проверка теплового зазора поршневых колец

Проверка теплового зазора
Рис. 2.156. Проверка теплового зазора


Вгоните поршневое кольцо сверху, под прямым углом к стенке цилиндра, до нижнего отверстия цилиндра, на расстоянии около 15 мм от его края (рис. 2.156).


Проверка зазора поршневых колец по высоте
Перед проверкой очистите кольцевую канавку.

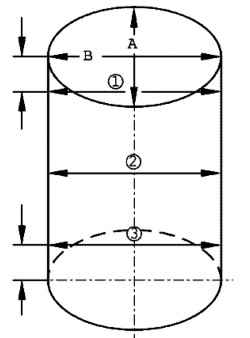

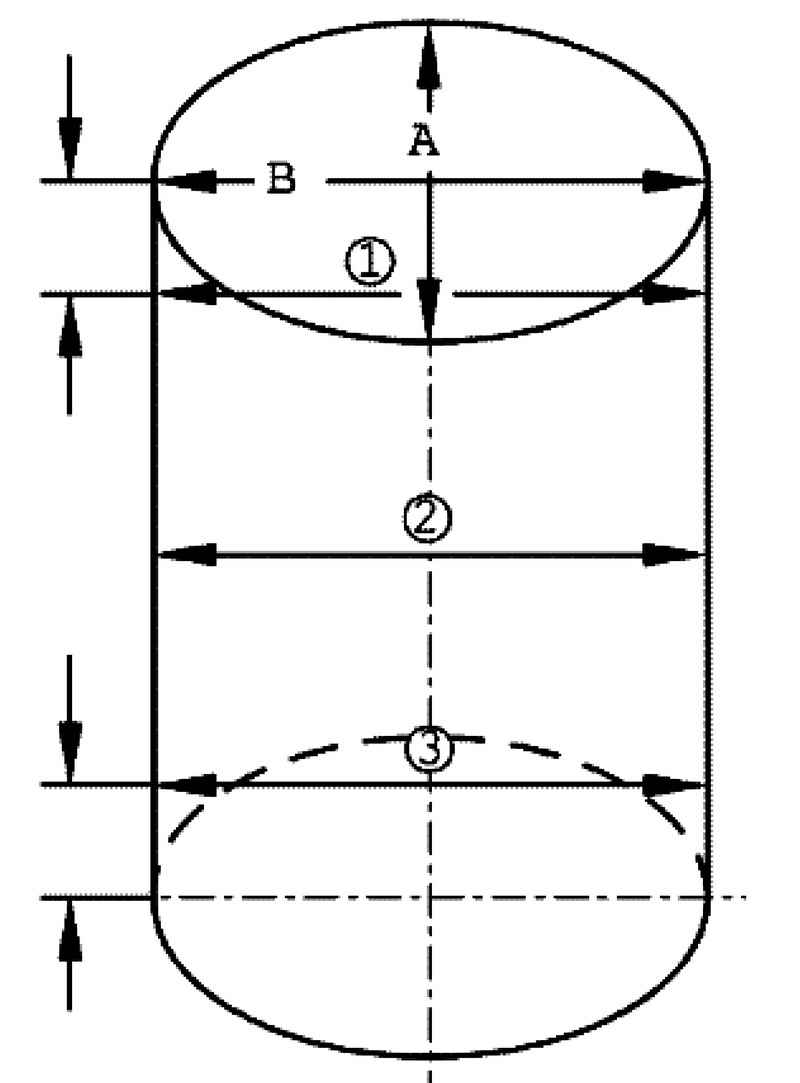

Проверка диаметра цилиндра

Схема проверки диаметра цилиндра
Рис. 2.159. Схема проверки диаметра цилиндра


Измерьте в трех местах крестом поперечное расстояние А и продольное В (рис. 2.159). Максимально допустимые отклонения от номинального размера – макс. 0,10 мм.

ПРИМЕЧАНИЕ
Запрещается измерять диаметры цилиндров, когда блок цилиндров закреплен на опоре для двигателя монтажного стенда, так как в этом случае возможны неверные результаты.

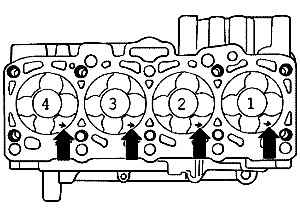

Монтажное положение и принадлежность поршней к цилиндрам

Монтажное положение и принадлежность поршней к цилиндрам
Рис. 2.286. Монтажное положение и принадлежность поршней к цилиндрам


Стрелки на рисунке 2.286 показывают направление к первому цилиндру (рис. 2.286).

Размеры поршней и цилиндров

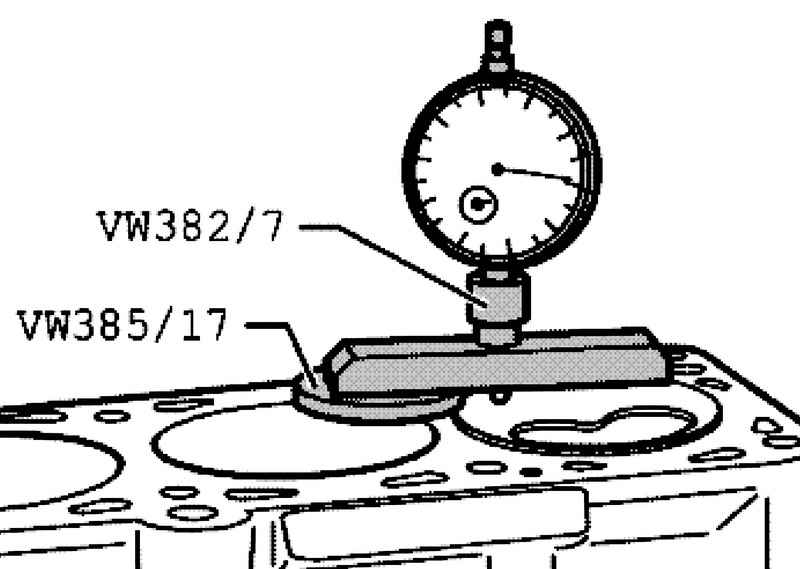

Проверка выступания поршней в верхней мертвой точке

Проверка выступания поршней в верхней мертвой точке
Рис. 2.287. Проверка выступания поршней в верхней мертвой точке



При установке новых поршней или нового компонента двигателя проверьте положение всех поршней в верхней мертвой точке. В зависимости от выступания поршней установите соответствующую прокладку головки цилиндра в соответствии со следующей таблицей

ПРИМЕЧАНИЕ
Для измерений положения поршней в верхней мертвой точке вращайте коленчатый вал по часовой стрелке.
Если при измерении выступания поршней были получены различные значения, для сочетаемости с уплотнением используйте наибольший размер.

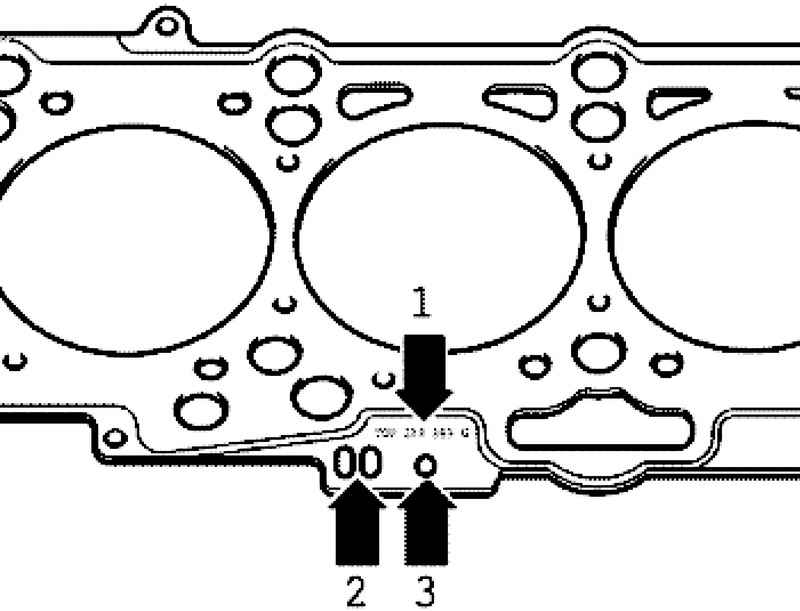

Маркировка прокладки головки блока цилиндров

Маркировка прокладки головки блока цилиндров
Рис. 2.288. Маркировка прокладки головки блока цилиндров



Номер по каталогу запчастей – 1.
Код управления – 2 (не содержит важной информации).
Отверстия – 3.
Монтажное положение: маркировкой кверху.

ПРИМЕЧАНИЕ
Толщина устанавливаемой прокладки головки блока цилиндров зависит от выступания поршней. При замене нужно устанавливать прокладку с идентичной маркировкой 3.
