2.2.16. Проверка компрессии

Условие проверки

Температура масла в двигателе должна быть не менее 30 °C.

Порядок выполнения работ

Снимите воздушный фильтр.

Снимите катушки зажигания. Для этого используйте съемник.

Выкрутите свечи зажигания свечным ключом.

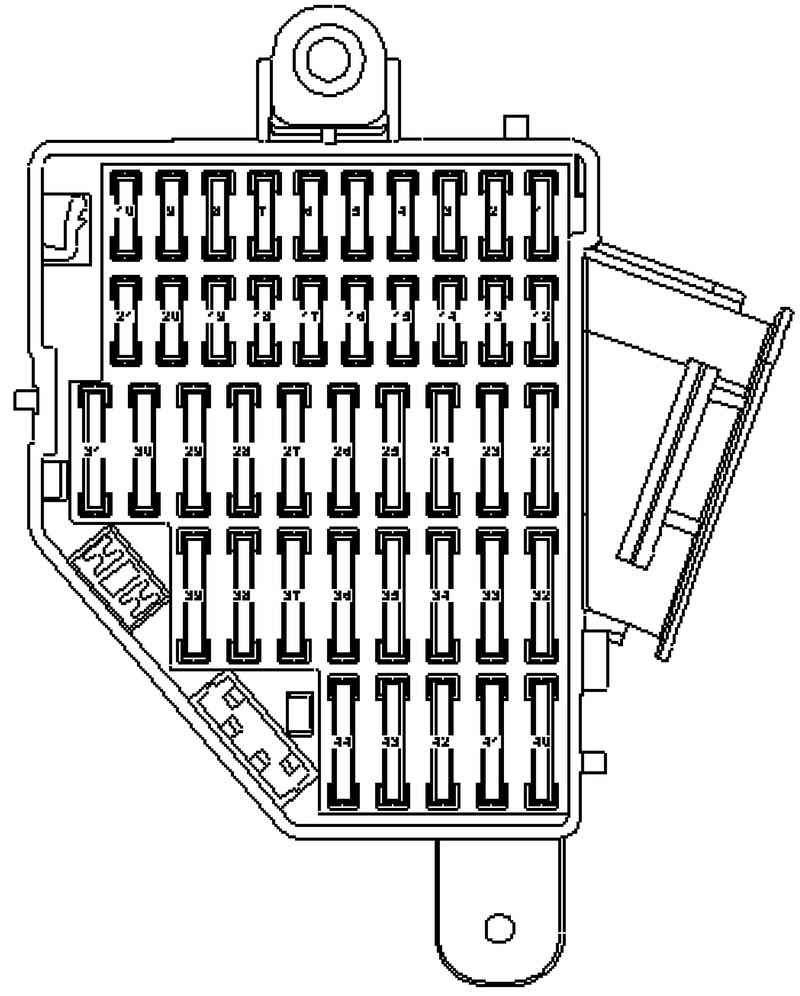

Рис. 2.44. Колодка с предохранителями

Извлеките предохранитель SD34 из колодки предохранителей справа в передней панели (рис. 2.44).

ПРИМЕЧАНИЕ

За счет удаления предохранителя SD34 прерывается питание блока управления топливного насоса.

Измерьте компрессию с помощью компрессометра.

ПРИМЕЧАНИЕ

Эксплуатации компрессометра описана в соответствующем руководстве.

Прокручивайте стартер до тех пор, пока компрессометр перестанет показывать рост давления.

Компрессия:

– новый двигатель – 10–15 бар избыточного давления.

Предельный допуск 7 бар избыточного давления.

Допустимая разница между отдельными цилиндрами 3 бар.

Вкрутите свечи зажигания свечным ключом и затяните их с моментом 30 Н·м.

Дальнейшая установка выполняется в обратной последовательности.

Опросите память неисправностей, устранить при наличии имеющиеся ошибки, после чего очистите память.

После очистки памяти неисправностей необходимо создайте код готовности (Readinesscode).
