3.2.6. Снятие и установка тяги селектора

ПРИМЕЧАНИЕ Если перед демонтажом тяги закрепите на ней шнур, то при установке тягу можно будет снова вдеть.

Снимите привод переключения передач.

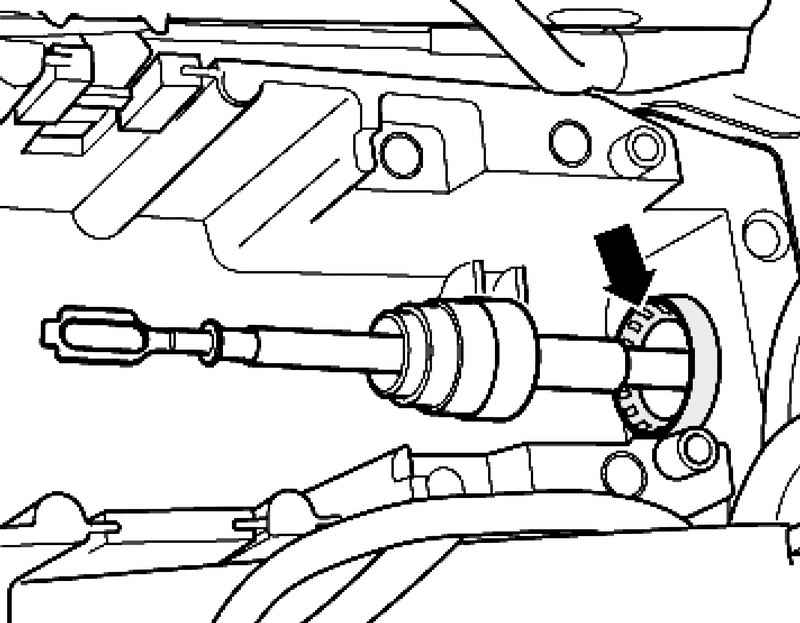

Рис. 3.13. Снятие манжеты

Выдавите манжету вперед из чашки опоры (рис. 3.13).

Для снятия тяги селектора достаточно опустить раздаточную коробку.

Опустите раздаточную коробку.

Снимите стопорную шайбу 1.

Рис. 3.11. Тяга селектора

Отсоедините тягу селектора 2 от рычага/штока выбора передач (рис. 3.11).

Установите тягу селектора в чашку опоры 1.

Рис. 3.14. Установка селектора в чашку

Прижмите колпачок 2 всей поверхностью к чашке опоры (рис. 3.14).

Установите раздаточную коробку.

Осторожно прижмите тягу селектора 2 к рычагу/ штоку выбора передач (рис. 3.11). При этом не изгибайте рычаг/ шток выбора передач, в противном случае нельзя будет точно отрегулировать переключение передач.

Замените стопорную шайбу 1.

Прижмите манжету 2 всей поверхностью к чашке опоры.

Установите привод переключения передач (рис. 3.13).
