3.2. Проверка гидротрансформатора





Ступица гидротрансформатора

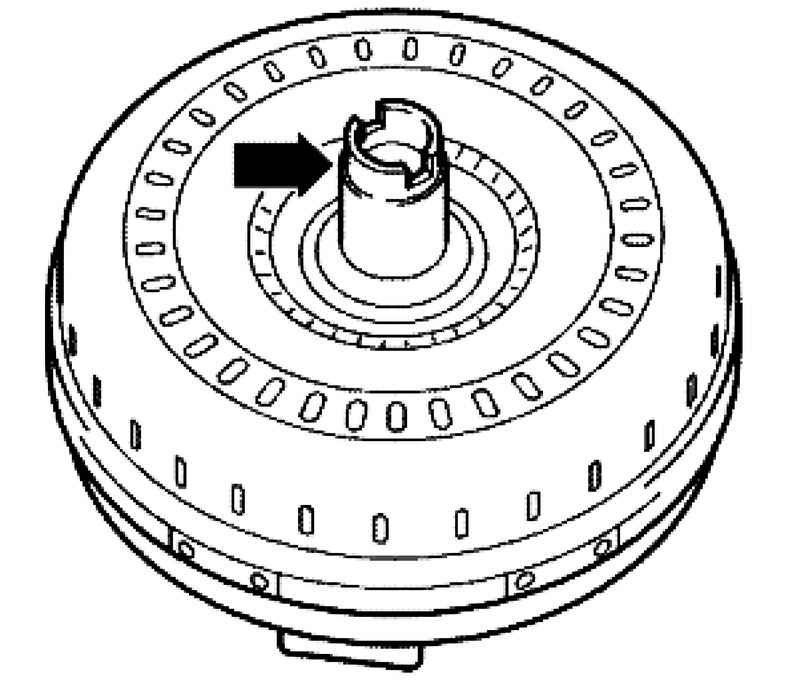

Рис. 3.4. Ступица гидротрансформатора

Проверьте ступицу гидротрансформатора на наличие следов износа (рис. 3.4).

ПРИМЕЧАНИЕ
Гидротрансформатор – неразборный агрегат (заварен) и при повреждении подлежит замене.

Снятие уплотнительного кольцагидротрансформатора
Введите съемник VW 681 непосредственно за рабочей кромкой уплотнительного кольца так, чтобы не повредить находящееся за ним пригнанное кольцо.

Установка
Смажьте наружный периметр и рабочие кромки уплотнительного кольца маслом ATF.
Монтажное положение: открытой стороной уплотнительного кольца к коробке передач.
Запрессуйте уплотнительное кольцо гидротрансформатора с помощью оправки 3295 до упора оправки.
