19.36.1. Форточка

Снять или отсоединить

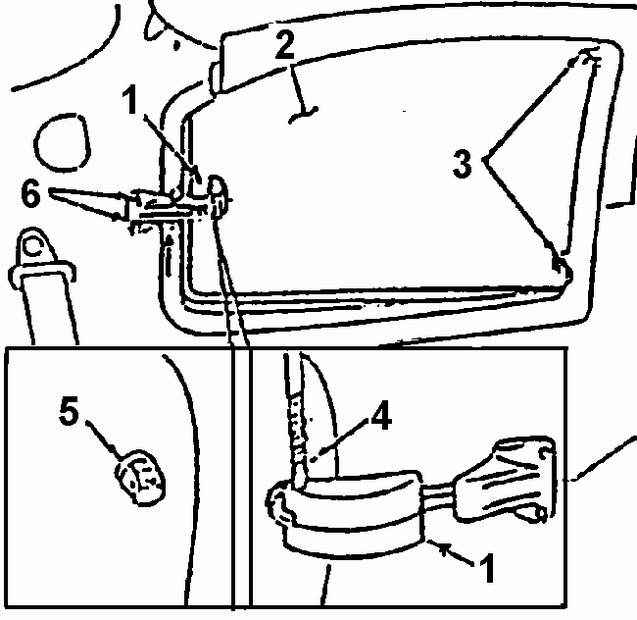

Демонтаж поворотной форточки

1. ЗАЩЕЛКА
2. СТЕКЛО
3. ВИНТЫ КРЕПЛЕНИЯ ПЕТЕЛЬ
4. СВЕРЛО ДИАМЕТРОМ 5 ММ
5. ОПОРНАЯ БОБЫШКА
6. ВИНТЫ КРЕПЛЕНИЯ ЗАЩЕЛКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При демонтаже крепежных винтов зафиксировать с помощью липкой ленты форточку относительно кузова автомобиля (снаружи).

2. Ослабить крепление верхней панели обивки.

3. Вывернуть два винта крепления защелки к кузову.

4. Вывернуть винты крепления петель форточки.

5. Снять форточку с автомобиля.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Форточку на автомобиль. При монтаже крепежных винтов зафиксировать с помощью липкой ленты форточку относительно кузова автомобиля (снаружи).

2. Ввернуть винты крепления петель форточки.

3. Ввернуть два винта крепления защелки к кузову.

4. Верхнюю панель обивки.
