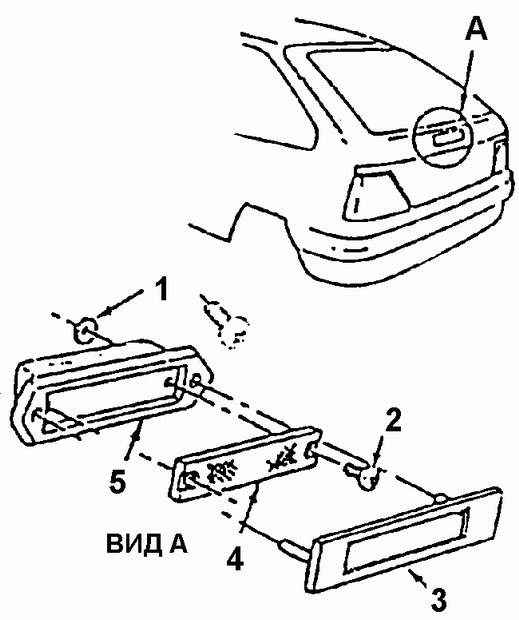

19.42.6. Центральный верхний стоп-сигналЦентральный верхний стоп-сигнал
|
|
1. ГАЙКИ (2 ШТ.)
2. ВИНТЫ (2 ШТ.)
3. ПЛАНКА
4. РАССЕИВАТЕЛЬ
5. КОРПУС СТОП-СИГНАЛА
|
Снять или отсоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отрицательный провод батареи. |
| 2. Пластмассовые зажимы и панель обивки задней
двери.
|
| 3. Отвернуть 2 гайки и снять крепежную планку
стоп-сигнала.
|
| 4. Вынуть стоп-сигнал в сборе из гнезда, отсоединив
электрический разъем.
|
| 5. Вывернуть 2 винта и снять стекло рассеиватель.
|
| 6. Лампу из патрона.
|
|
Установить или присоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Лампу в патрон.
|
| 2. Стекло рассеивателя, закрепив его двумя
винтами.
|
| 3. Электрический разъем.
|
| 4. Стоп-сигнал в гнездо задней двери.
|
| 5. Крепежную планку стоп-сигнала, закрепив ее
двумя гайками.
|
| 6. Панель обивки задней двери, закрепив ее пластмассовыми
зажимами.
|
| 7. Отрицательный провод батареи.
|
|
|
