19.50.3. Рычаг и тросовый привод отклонения спинки сиденья (кузов хетчбек)

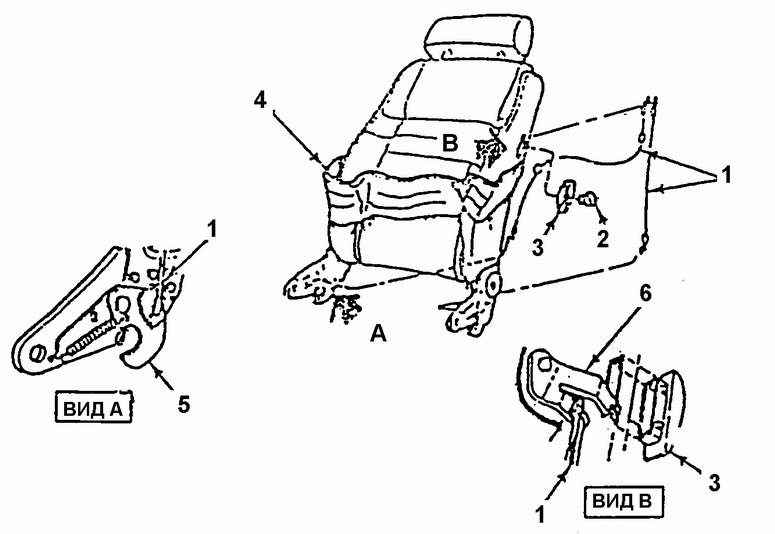

Механизм отклонения спинки (кузов хетчбек)

1. ТРОС ПРИВОДА ОТКЛОНЕНИЯ СПИНКИ
2. РУКОЯТКА РЫЧАГА ОТКЛОНЕНИЯ СПИНКИ
3. НАКЛАДКА РЫЧАГА
4. ЗАЩЕЛКА
5. РЫЧАГ

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Обивку со спинки сиденья.

2. Отцепить тросы от защелок механизмов спинки.

3. Тросы и рычаг со спинки сиденья.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тросы и рычаг на спинки сиденья.

2. Прицепить тросы к защелкам механизмов спинки.

3. Обивку на спинки сиденья.
