19.51.4. Шарнирные петли разрезной спинки 60/40 заднего сиденья

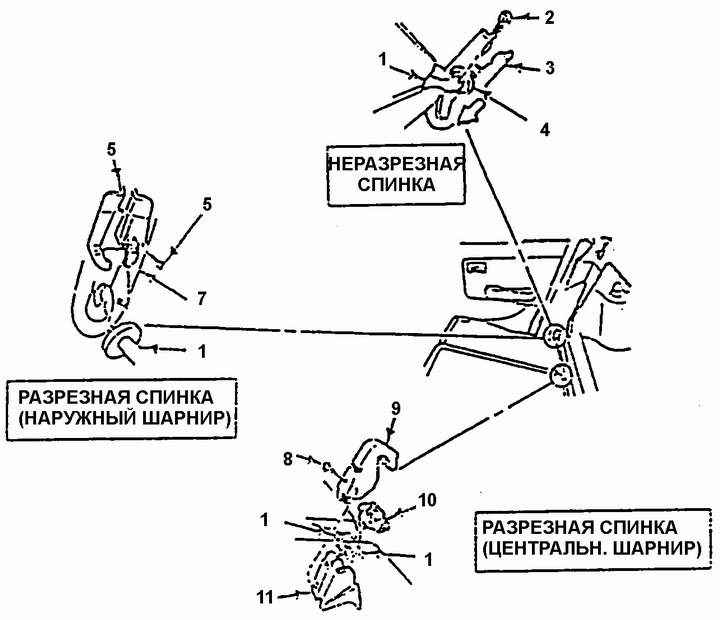

Шарнирные петли спинки заднего сиденья

1. ШИП СПИНКИ
2. ШПЛИНТ
3. ПЕТЛЯ ШАРНИРА
4. ВКЛАДЫШ ШАРНИРА
5. ОПОРНАЯ ПЛАСТИНА ПЕТЛИ СПИНКИ
6. ВИНТ
7. ШАЙБА

8. ВИНТ
9. КОЖУХ ЦЕНТРАЛЬНОГО ШАРНИРА
10. ВЕРХНЯЯ ЧАСТЬ ЦЕНТРАЛЬНОГО ШАРНИРА
11. НИЖНЯЯ ЧАСТЬ ЦЕНТРАЛЬНОГО ШАРНИРА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять крепления коврика за спинкой сиденья.

2. Наклонить часть спинки вперед.

3. Вывернуть винт и вынуть вкладыш наружного шарнира.

4. Крышку среднего шарнира.

5. Вывернуть винт и снять запорную пластину шарнирной петли.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Запорную пластину шарнирной петли, ввернуть крепежный винт.

2. Крышку шарнира.

3. Вкладыш шарнира, ввернуть крепежный винт.

4. Установить коврик на место.
