2.4. Проверка и регулировка тепловых зазоров в приводе клапанов

Работу выполняем на холодном двигателе.

Снимаем крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров» ).

Проверка и регулировка тепловых зазоров в приводе клапанов

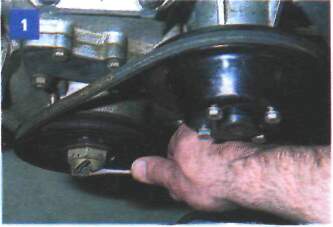

Мощной отверткой проворачиваем коленчатый вал двигателя за зубья храповика по часовой стрелке до положения, при котором...

Проверка и регулировка тепловых зазоров в приводе клапанов

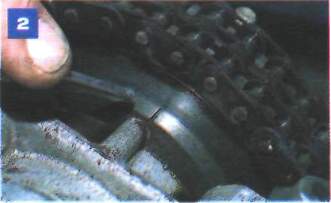

...метка (риска) на фланце распределительного вала совпадет с серединой прилива на передней опоре распределительного вала,...

Проверка и регулировка тепловых зазоров в приводе клапанов

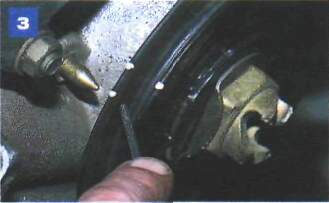

...а метка на шкиве коленчатого вала (вторая по направлению вращения) - с острием установочного штифта, расположенного на нижней крышке привода распределительного вала.

При таком положении коленчатого и распределительного валов (конец такта сжатия в первом цилиндре) проверяем и при необходимости регулируем тепловые зазоры впускного и выпускного клапанов первого цилиндра. Для этого...

Проверка и регулировка тепловых зазоров в приводе клапанов

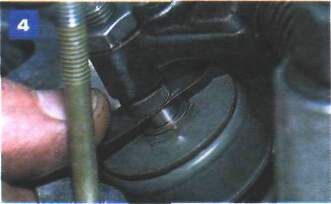

...вставляем щуп толщиной 0,15 мм между торцами наконечника регулировочного винта коромысла и стержня клапана.

При правильной регулировке щуп должен входить в зазор с небольшим усилием. Если зазор больше или меньше нормы,...

Проверка и регулировка тепловых зазоров в приводе клапанов

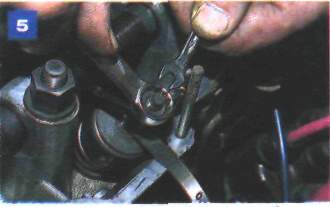

...ключом «на 14» ослабляем контргайку регулировочного винта коромысла и вращаем винт за хвостовик ключом «на 5,5» до легкого защемления щупа.

Удерживая винт, затягиваем его контргайку и еще раз проверяем щупом зазор. Аналогично проверяем и при необходимости регулируем зазор другого клапана первого цилиндра.

Для проверки и регулировки зазоров клапанов третьего, четвертого и второго цилиндров последовательно проворачиваем коленчатый вал каждый раз на 180° (пол-оборота). По окончании регулировки устанавливаем крышку головки блока цилиндров а обратной последовательности.
