3.4. Проверка и регулировка тепловых зазоров в приводе клапанов

Замер и регулировку зазоров проводим на холодном двигателе.

Снимаем крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров » ).

Снимаем крышку распределителя зажигания (см. «Снятие крышки распределителя зажигания» ).

Проверка и регулировка тепловых зазоров в приводе клапанов

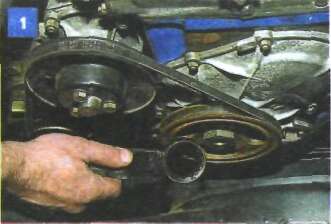

Ключом «на 38» проворачиваем коленчатый вал за гайку крепления его шкива по часовой стрелке...

Проверка и регулировка тепловых зазоров в приводе клапанов

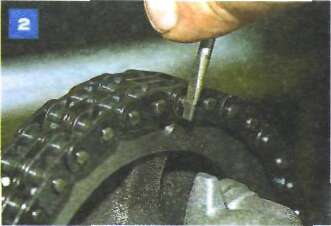

...до совпадения метки (сверления) на звездочке распределительного вала с выступом на корпусе подшипников.

Проверка и регулировка тепловых зазоров в приводе клапанов

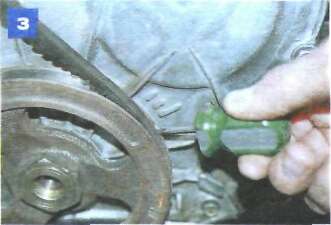

При этом метка на шкиве коленчатого вала должна располагаться напротив метки ВМТ (длинной) на крышке привода распределительного вала. В этом положении валов, соответствующем концу такта сжатия в четвертом цилиндре, проверяем и при необходимости регулируем зазоры у выпускного клапана четвертого цилиндра (восьмой кулачок) и впускного клапана третьего цилиндра (шестой кулачок).

Проверка и регулировка тепловых зазоров в приводе клапанов

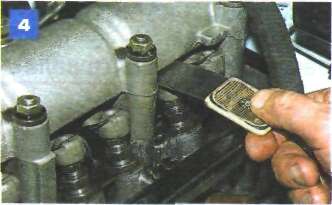

Для проверки зазора вставляем между рычагом клапана и кулачком распределительного вала широкий плоский щуп толщиной 0,15 мм.

При нормальном зазоре щуп должен протягиваться с небольшим усилием.

Проверка и регулировка тепловых зазоров в приводе клапанов

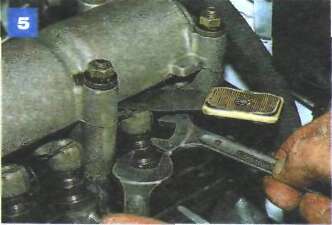

Для регулировки зазора ключом «на 17» ослабляем затяжку контргайки регулировочного болта, а ключом «на 13» вращаем регулировочный болт, выставляя требуемый зазор.

Затягиваем контргайку, удерживая регулировочный болт от проворачивания. Проверяем зазор и при необходимости повторяем регулировку.

Последовательно проворачивая коленчатый вал двигателя на 180° по часовой стрелке, проверяем и регулируем зазоры остальных клапанов в порядке, указанном в таблице:

Угол поворота коленчатого вала, град. № регулируемых клапанов (кулачков)
0 8 и 6
180 4 и 7
360 1 и 3
540 5 и 2


Проверка и регулировка тепловых зазоров в приводе клапанов

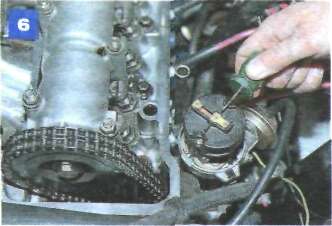

Угол поворота коленчатого вала можно контролировать и по ротору распределителя. При повороте коленчатого вала на 180° ротор повернется на 90°.

По окончании регулировки устанавливаем снятые детали в обратной последовательности.
