9.10. Разборка первичного вала коробки передачПоследовательность разборки первичного вала коробки передач

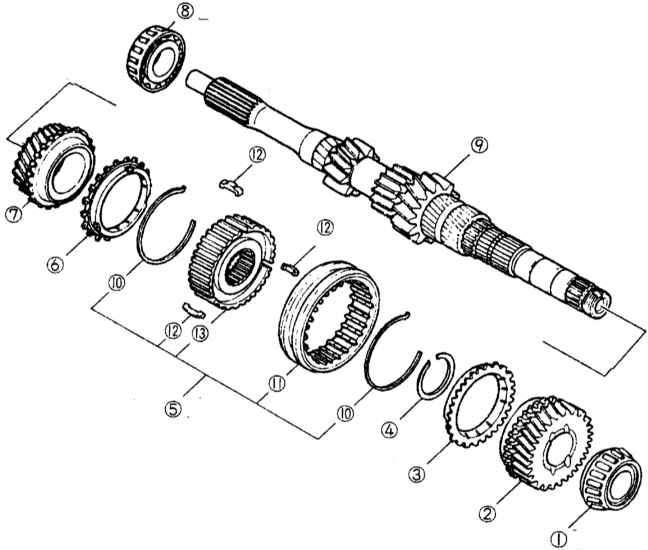

1 – подшипник (со стороны шестерни 4–й передачи);
2 – шестерня 4–й передачи;
3 – кольцо синхронизатора 4–й передачи;
4 – стопорное кольцо;
5 – ступица муфты 3–й и 4–й передач в сборе;
6 – кольцо синхронизатора 3–й передачи;
7 – шестерня 3–й передачи; |
8 – подшипник (конец первичного вала);
9 – первичный вал;
10 – пружина сухаря фиксатора синхронизатора;
11 – скользящая муфта синхронизатора 3–й и 4–й передач;
12 – сухарь фиксатора синхронизатора;
13 – ступица муфты 3–й и 4–й передач. |
Предварительная проверка
Зазор шестерни 3–ей передачи
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

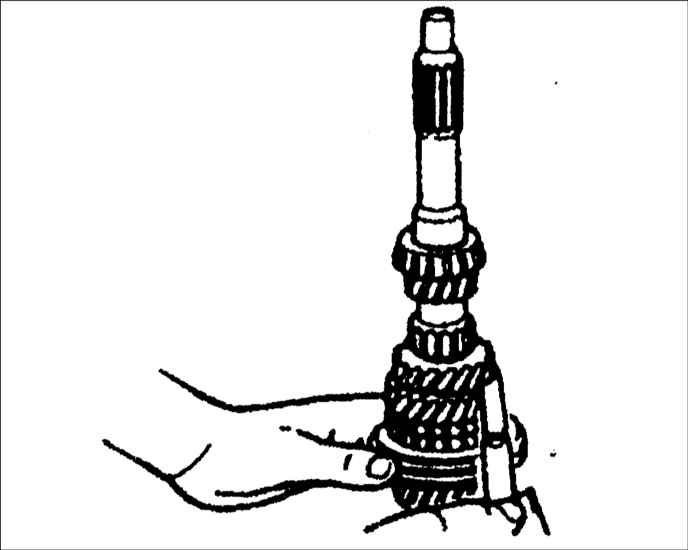

1. Измерьте зазор
между шестерней 3–ей передачи и шестерней 2–ой передачи.
Номинальный зазор: 0,05–0,20 мм
Предельно допустимый зазор: 0,25 мм
|
| 2. Если зазор превышает предельно
допустимое значение, проверьте поверхность контакта шестерни 3–ей
передачи, шестерни 2–ой передачи и ступицы муфты синхронизатора 3–ей/
4–ой передач. Замените изношенные или поврежденные детали.
|
|
Зазор шестерни 4–ой передачи
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Измерьте зазор
между шестерней 4–ой передачи и подшипником.
Номинальный зазор: 0,1–0,37 мм
Предельно допустимый зазор: 0,42 мм
|
| 2. Если зазор превышает предельно
допустимое значение, проверьте поверхность контакта шестерни 4–ой
передачи, подшипника и муфты синхронизатора 3–ей/ 4–ой передач. Замените
изношенные или поврежденные детали. |
|
Разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Разберите первичный вал в последовательности, приведенной
на рисунке. |
|
Подшипник (со стороны шестерни 4–й передачи)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

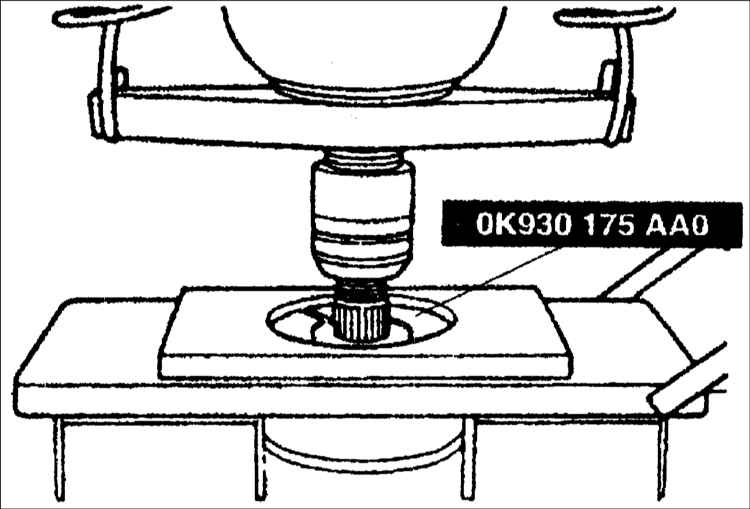

С помощью пресса и специального
приспособления OK930 175 АА0 снимите подшипник с вала. |
|
Ступица муфты 3–й и 4–й передач в сборе, кольцо синхронизатора 3–й передачи и
шестерня 3–й передачи
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите стопорное кольцо. |
| |
 |

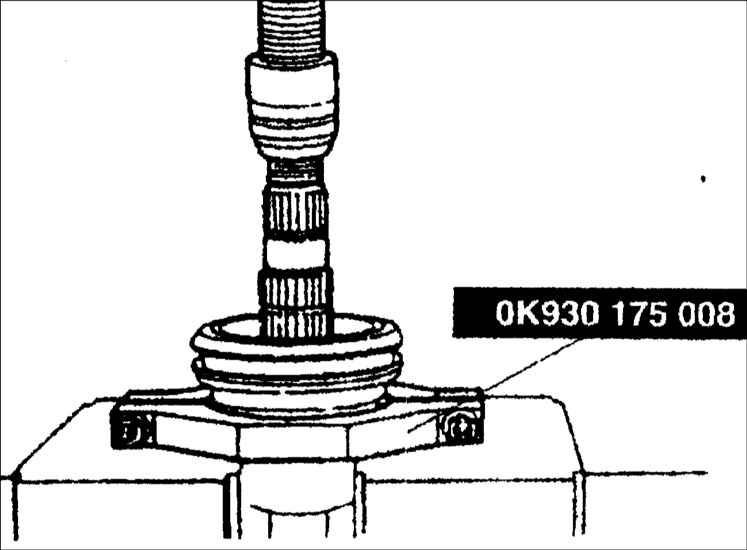

2. При помощи специального инструмента
ОК930 175 008 снимите ступицу муфты 3–й и 4–й передач в сборе, кольцо
синхронизатора 3–й передачи и шестерню 3–й передачи. |
| |
|
Подшипник (конец первичного вала)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

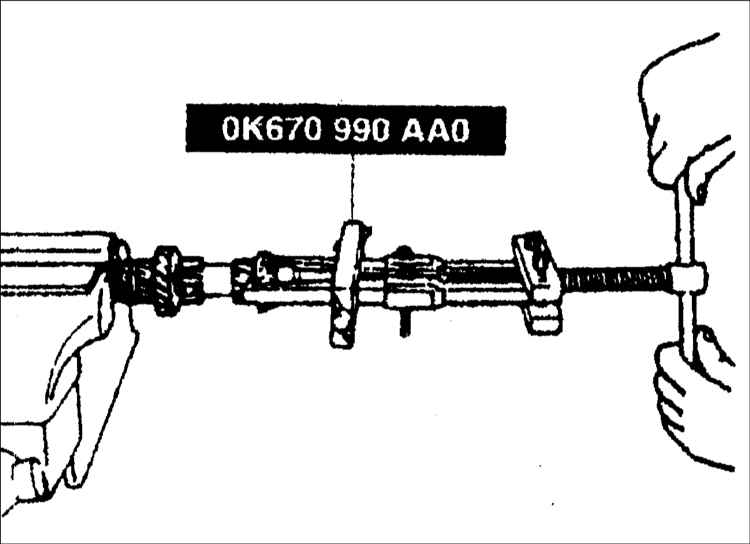

При помощи специального
инструмента ОК670 990 АА0 снимите подшипник. |
|
|
