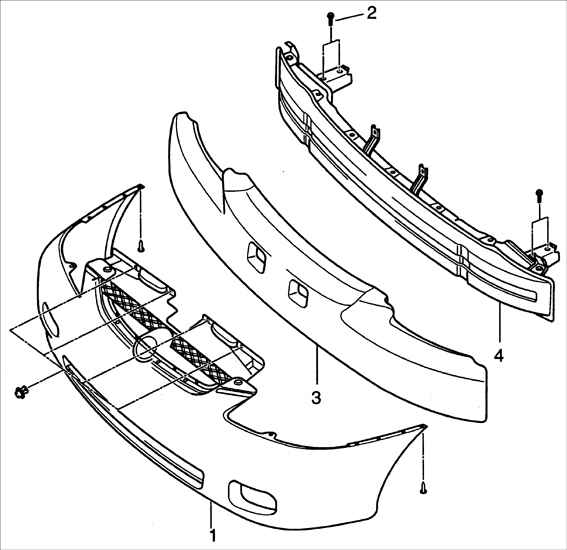

14.29. Передний бампер Передний бампер
1 – накладка бампера;
2 – болт;
|
3 – пенный поглотитель энергии;
4 – усилитель бампера. |
Передний бампер состоит из трех частей: накладки бампера, пенного поглотителя
энергии и усилителя бампера.

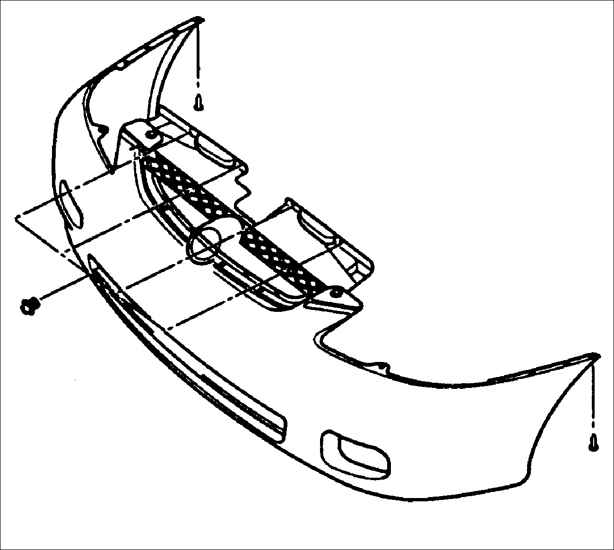

Накладка изготовлена из полипропилена. Пенный поглотитель энергии изготовлен
из пенополистирола.
Усилитель бампера изготовлен из металла. Пенный поглотитель энергии расположен
между накладкой бампера и усилителем.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите фары. |
 |
2. Выверните два болта и освободите
четыре фиксатора крепления верхней части бампера. |
| 3. Освободите четыре фиксатора
из-под крышки. |
| 4. Освободите четыре фиксатора крепления
основания бампера. |
 |
5. Отведите в сторону брызговик арки правого
колеса и выверните два винта бокового крепления бампера. |
| 6. Выверните два болта крепления
левого кронштейна поддержки бампера. |
| 7. Повторите операции на правой
стороне бампера. |
| 8. Снимите бампер. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Установите передний бампер в последовательности, обратной
снятию.
Момент затяжки: 32–47 Н•м
|
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Проверьте накладку переднего бампера на отсутствие
повреждений и надежность его крепления. |
|
|
