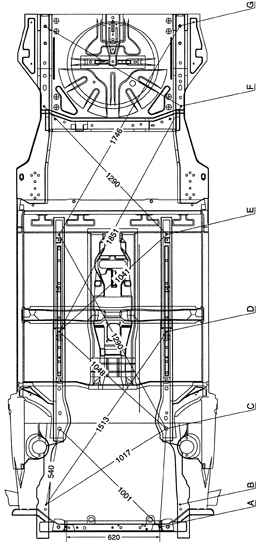

14.41. Фактические расстояния проверки расстояний между отдельными точками кузова автомобиля

Точка измерения	Описание
A	Отверстия диаметром 12 мм в поперечной балке №1
B	Отверстия диаметром 12 мм в передней рамке
C	Передние отверстия диаметром 20 мм в продольных усилителях
D	Отверстия диаметром 16 мм в продольных усилителях
E	Задние отверстия диаметром 15 мм в продольных усилителях
F	Отверстия для гнезда пружины диаметром 14 мм
G	Задние отверстия диаметром 18 мм в усилителях
