14.30. Задний бампер

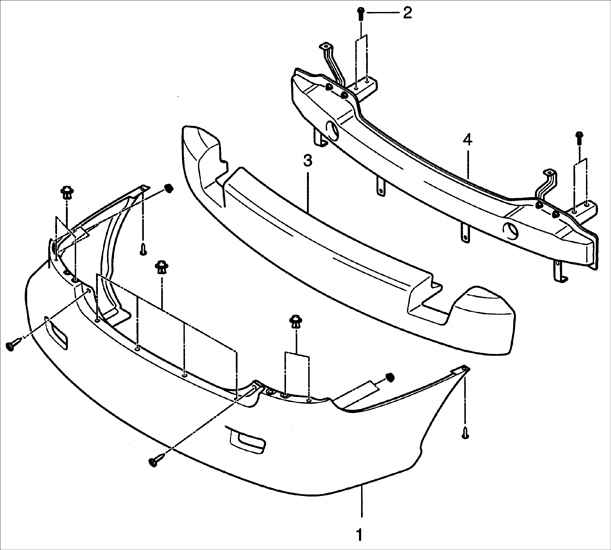

Задний бампер

1 – накладка бампера;
2 – болт крепления бампера;

3 – пенный поглотитель энергии;
4 – усилитель бампера.

Задний бампер состоит из трех частей: накладки бампера, пенного поглотителя энергии и усилителя бампера.

Накладка изготовлена из полипропилена. Пенный поглотитель энергии изготовлен из пенополистирола.

Усилитель бампера изготовлен из металла. Пенный поглотитель энергии расположен между накладкой бампера и усилителем.

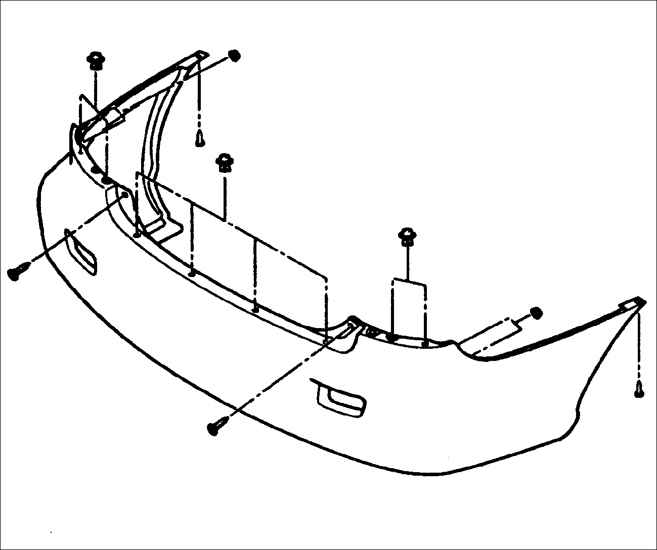

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните три винта, крепящие левый задний брызговик к защите арки колеса.
2. Снимите правый брызговик.
3. Выверните три винта, крепящие правый задний брызговик к защите арки колеса.
4. Выверните один винт крепления правой стороны бампера
	5. Повторите операции с левой стороны бампера.
6. Выверните гайки с левой стороны в багажнике.
7. Повторите операцию с правой стороны.
8. Освободите восемь фиксаторов крепления верхней части бампера.
9. Выверните два болта крепления из левой задней опоры бампера.
10. Повторите операцию с правой стороны.
	11. Снимите задний бампер.

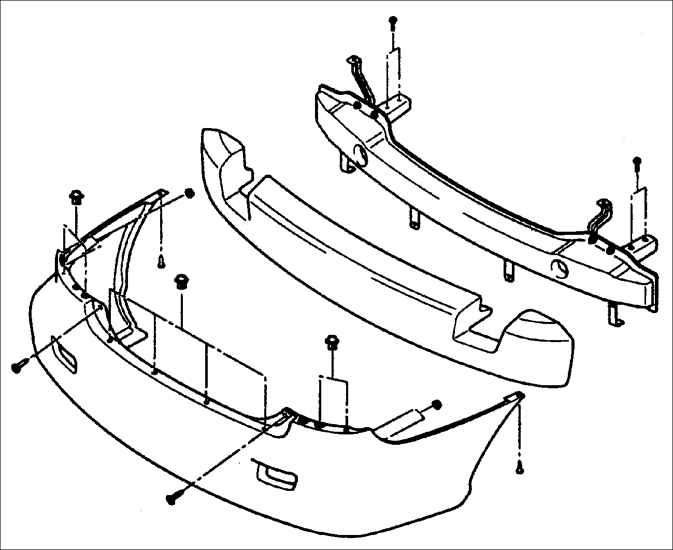

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите задний бампер в последовательности, обратной снятию.

Момент затяжки: 32–47 Н•м

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте накладку заднего бампера на отсутствие повреждений и надежность его крепления.
