14.3. Крышка багажникаКрышка багажника

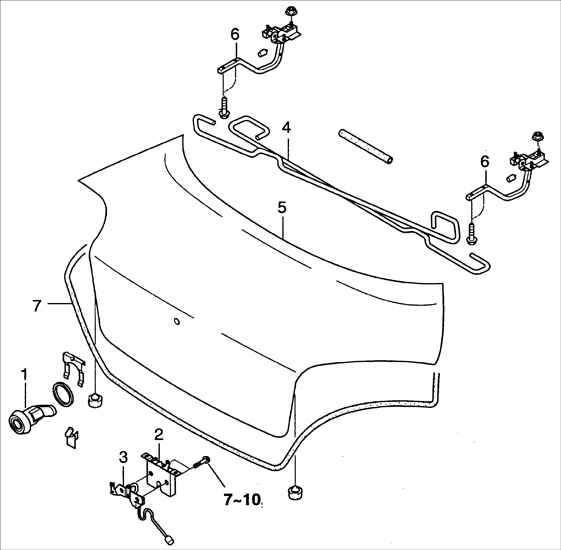

1 – цилиндр замка багажника;
2 – замок крышки багажника;
3 – ударная пластина крышки багажника;
4 – пружина поддержки крышки багажника;
|
5 – крышка багажника;
6 – шарнир крышки багажника;
7 – профилированная уплотнительная полоса. |
Крышка багажника присоединена к кузову двумя шарнирами. Два шарнира связаны
друг с другом двумя пружинами и закреплены болтами. Пружины помогают открывать
крышку багажника и поддерживают ее в открытом положении.
Профилированная уплотнительная полоса, закрепленная на выступе крышки багажника,
предотвращает протекание между багажником и кузовом.
Защелка присоединена в центре основания крышки багажника. Предусмотрена регулировка
положения крышки багажника.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите крышку багажника. |
Предупреждение
 Снятие крышки
багажника проводите с помощником.
|
| 2. Поддержите крышку багажника в открытом положении. |

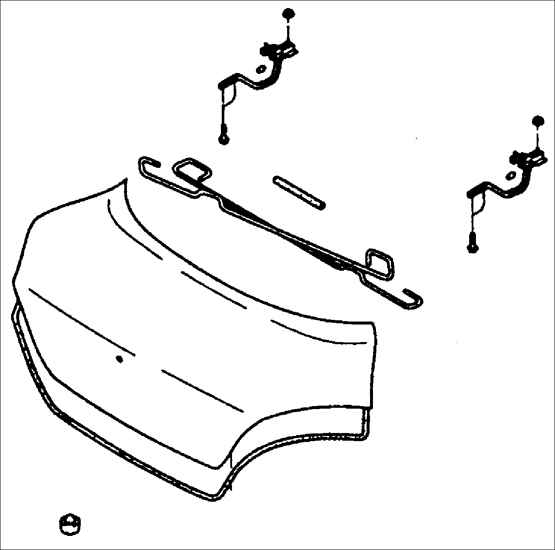

| 3. Выверните четыре болта крепления шарниров
крышки багажника и снимите крышку багажника. |
| 4. Снимите резиновые упоры крышки багажника. |
|
Установка
Предупреждение
Установку крышки багажника
проводите с помощником.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Установка крышки багажника проводится в
последовательности, обратной снятию. |
| 2. От руки затяните болты крепления шарниров
крышки багажника. |
| 3. Закройте крышку багажника. |
 |

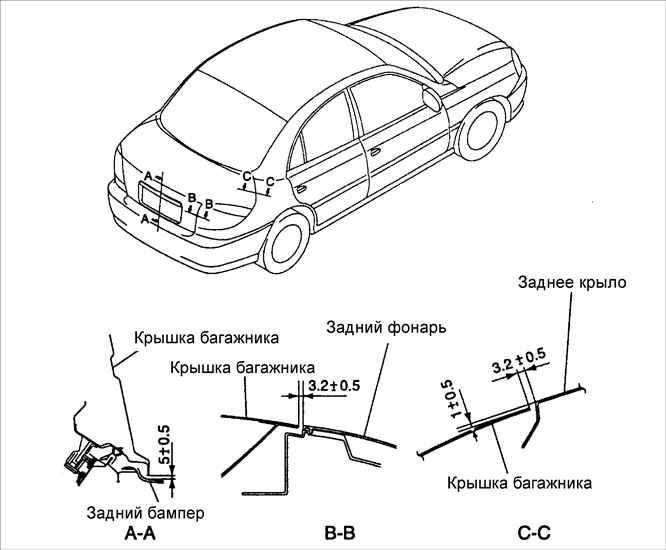

4. Проверьте, и при необходимости, отрегулируйте положение
крышки багажника относительно смежных поверхностей перед затягиванием
болтов.
Момент затяжки: 9–13 Н•м
|
| 5. Проверьте взаимное положение замка крышки
багажника и ударной пластины замка. При необходимости, ослабьте болты
и перемещая ударную пластину отрегулируйте ее положение.
Момент затяжки: 7–10 Н•м
|
|
|
