13.2.2. Снятие, установка и регулировка компонентов устройств очистки и омывания заднего стекла

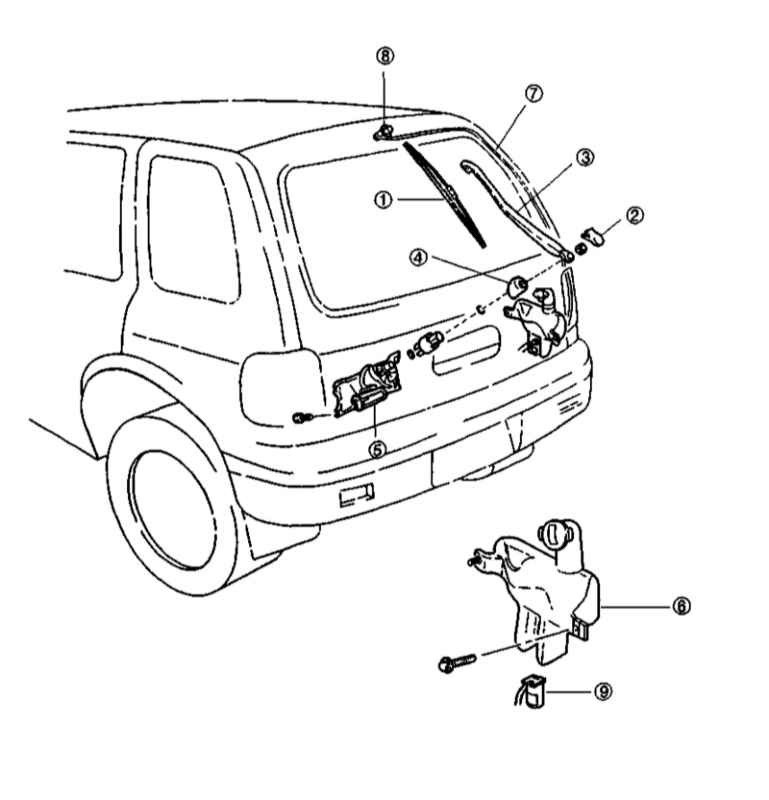

Схема организации очистки заднего стекла
Замена щетки
См. Раздел
Наружное оборудование и кузовные элементы.
Снятие
Рычаг стеклоочистителя со щеткой
|
|

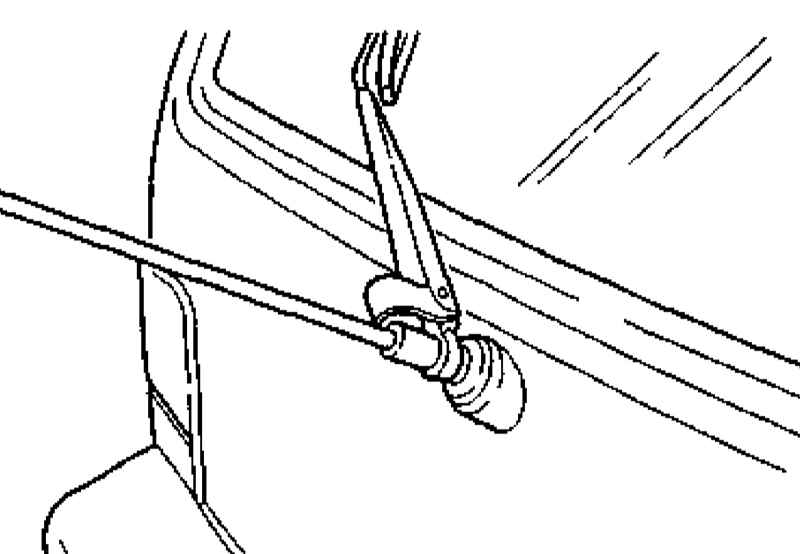

- Откиньте защитную крышку шпиндельного узла рычага.
|
- Отдайте крепежную гайку и снимите рычаг с вала приводного электромотора.
|
|
|
Приводной электромотор
|
|
- Откройте дверь задка и снимите панель ее внутренней обивки (см. Раздел
Разборка, снятие, установка и регулировка дверей).
|

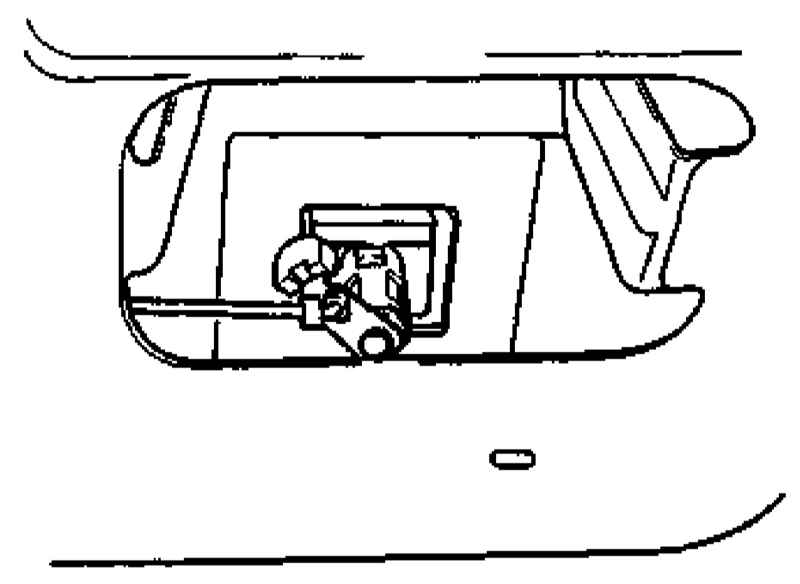

- Действуя через проем в раме двери, отсоедините электропроводку, выверните крепежный болт и снимите электромотор привода стеклоочистителя.
|
|
|
Резервуар и насос подачи омывающей жидкости
|
|
|

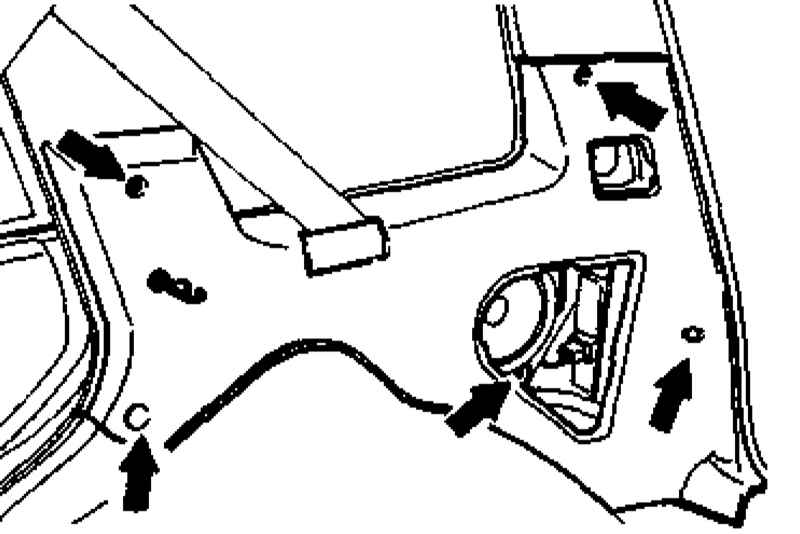

- Откройте дверь задка, выверните крепежные винты и снимите панель отделки
правой стенки багажного отделения.
|
- Отсоедините электропроводку насоса и шланг подачи омывающей жидкости.
- Выверните крепежный болт и снимите резервуар в сборе с установленным на нем насосом.
|
|
Сопло подачи омывающей жидкости
|
|
|
- При помощи тонкой отвертки с плоским жалом отожмите стопорный язычок и высвободите сопло из кузовной панели.
|
|
|
Установка
|
|
|

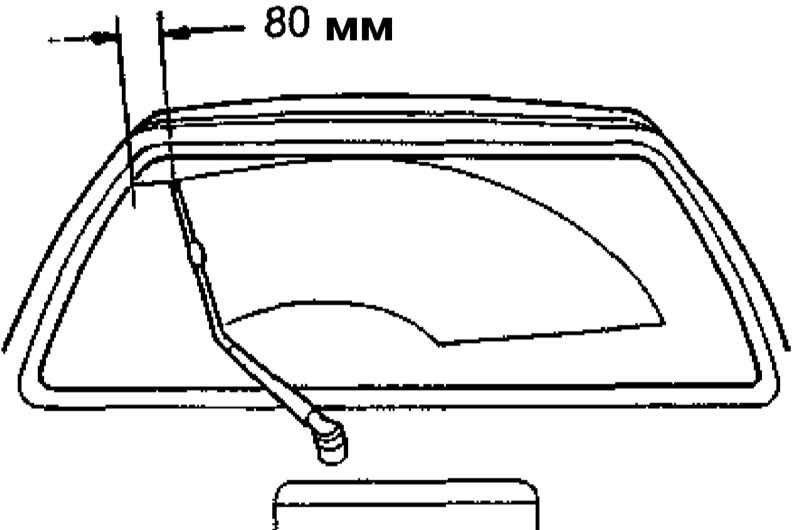

- Установка производится в обратном порядке, - проследите за правильностью размещения щетки на стекле.Весь крепеж затягивайте с требуемым усилием.
|
|
|
Регулировка сопел подачи омывающей жидкости
|
|
|
- Регулировка производится путем поворачивания жиклера сопла введенной его рабочее отверстие иголкой, - струя должна попадать в правильное место на стекле.
|
|
Во избежание обламывания иголки в жиклере ее необходимо предварительно «отпустить», нагрев в пламени зажигалки.
|
|
|
|
