13.2.9. Разборка, снятие, установка и регулировка дверей
Передние двери

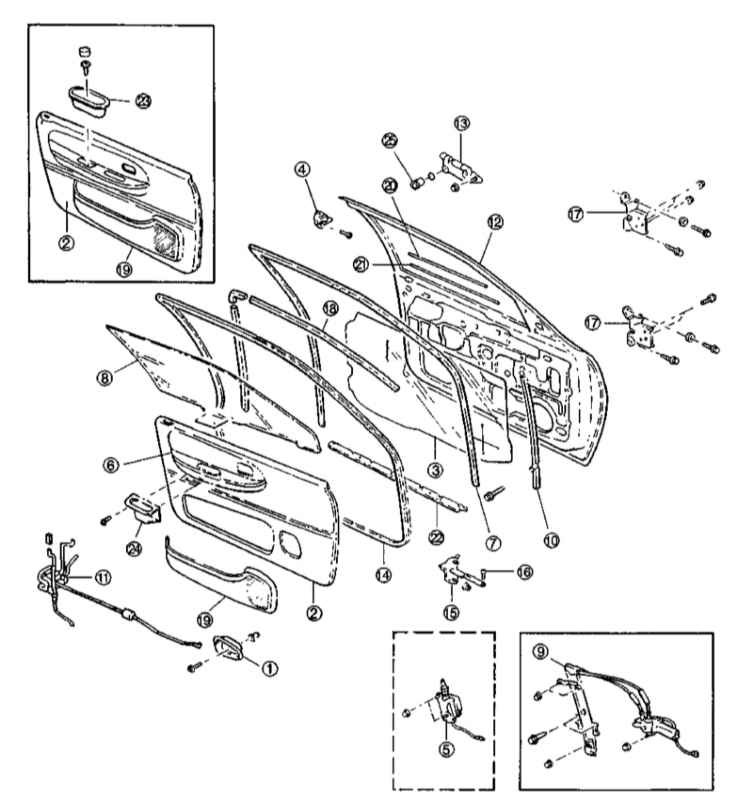

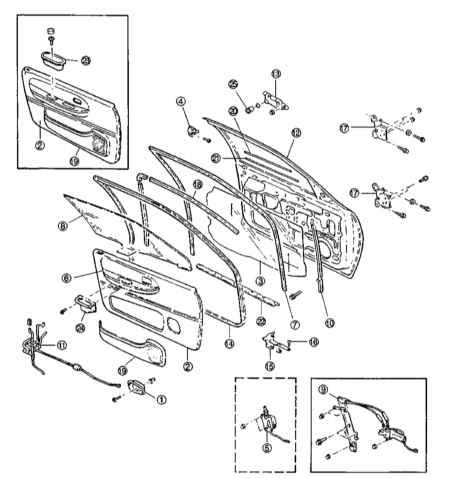

Конструкция сборки передней двери
Разборка, снятие и установка
|
|
- Отсоедините отрицательный провод от батареи.
- Снимите панель внутренней обивки двери.
|

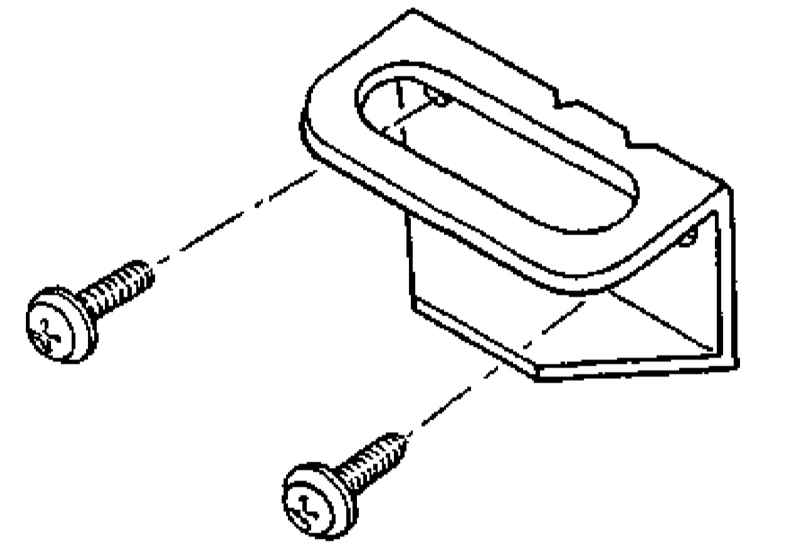

- Выверните два крепежных винта и снимите кронштейн поручневой ручки.
|
|
- Выверните четыре крепежных болта, высвободите из фиксаторов на дверной раме жгут электропроводки и динамик громкоговорителя. Рассоедините контактный разъем и снимите динамик.
|
- Отделите от двери пленочный изоляционный экран.
- Подсоедините батарею и, - если отсоединяли, - электропроводку переключателя привода стеклоподъемника. Включите зажигание и наполовину опустите дверное стекло. Выключите зажигание и отсоедините отрицательный провод от батареи.

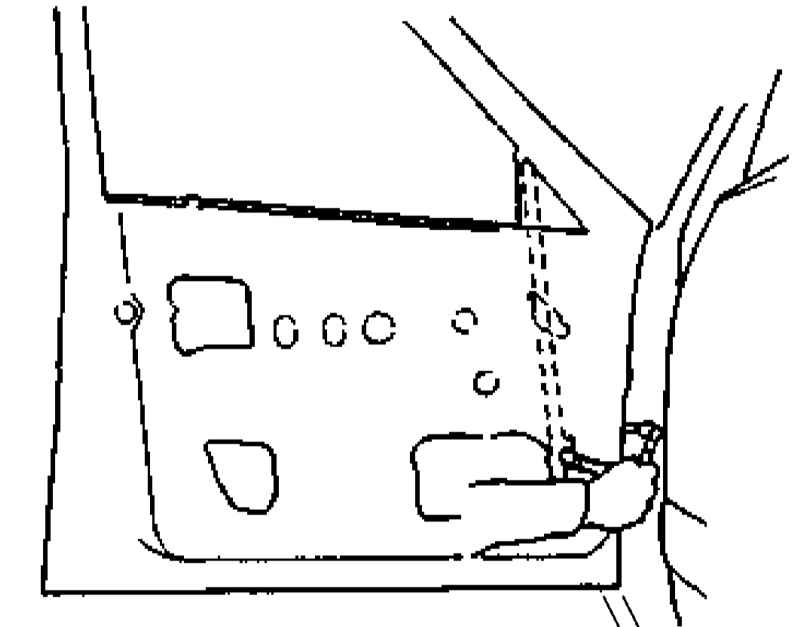

- Через проем в дверной раме выверните два болта крепления стекла к регулятору стеклоподъемника.
|

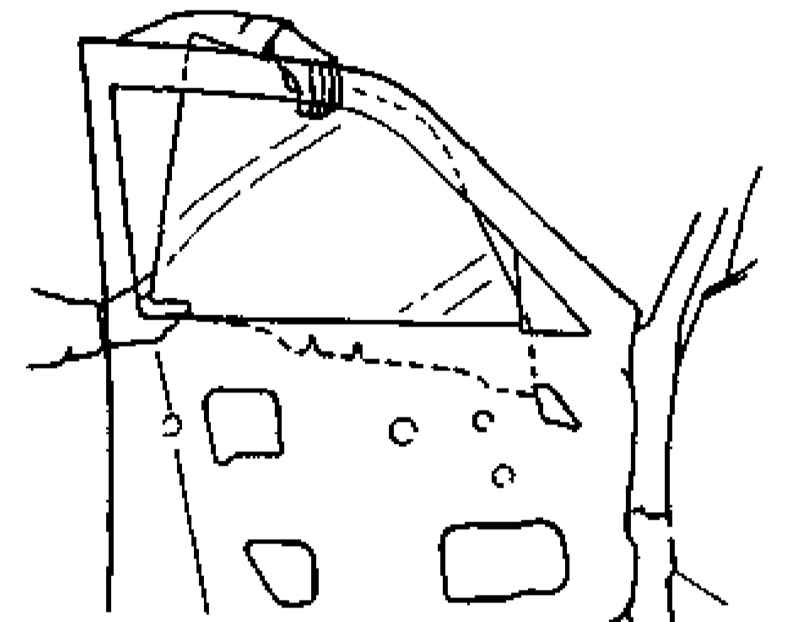

- Наклонив вперед, аккуратно извлеките стекло из оконного проема двери.
|
|

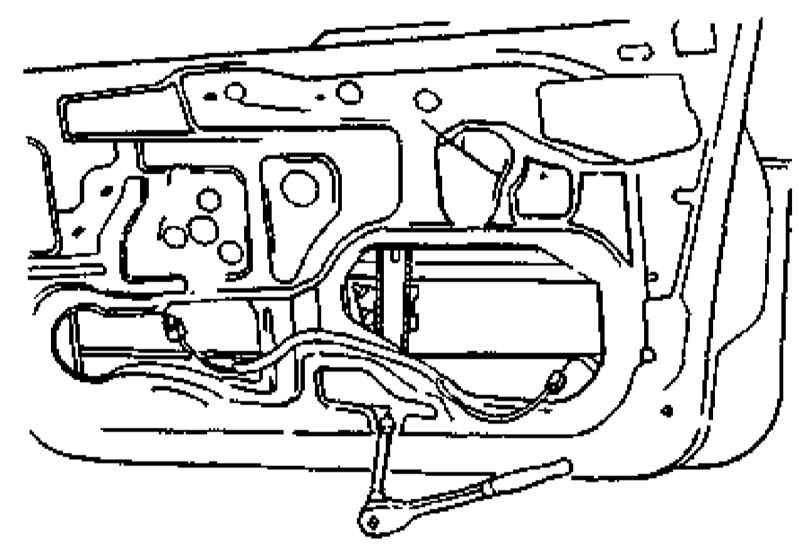

- Отсоедините электропроводку от электромотора привода регулятора стеклоподъемника, отдайте шесть гаек и через сервисное отверстие извлеките сборку регулятора из дверной рамы.
|
|

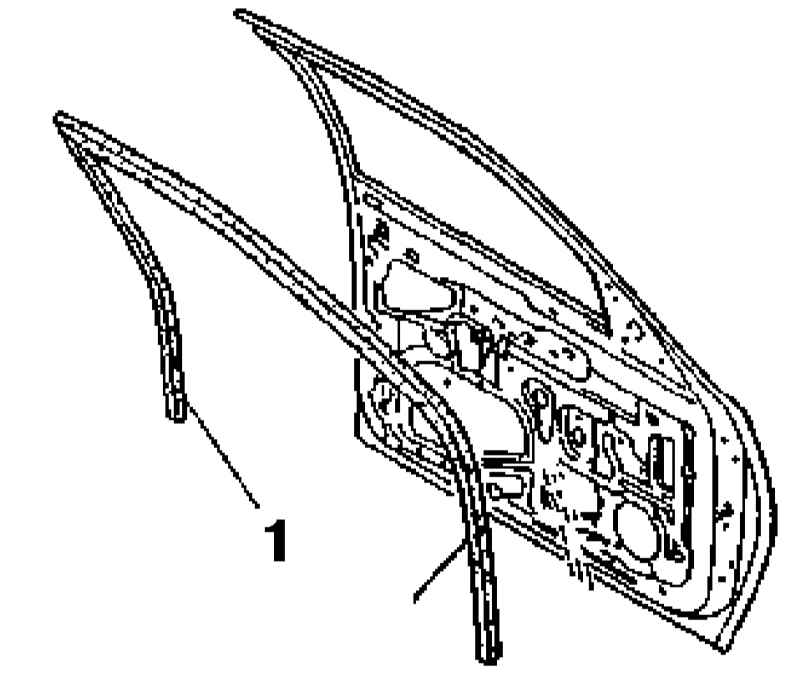

- Снимите направляющий желоб (1) оконного проема.
|
|

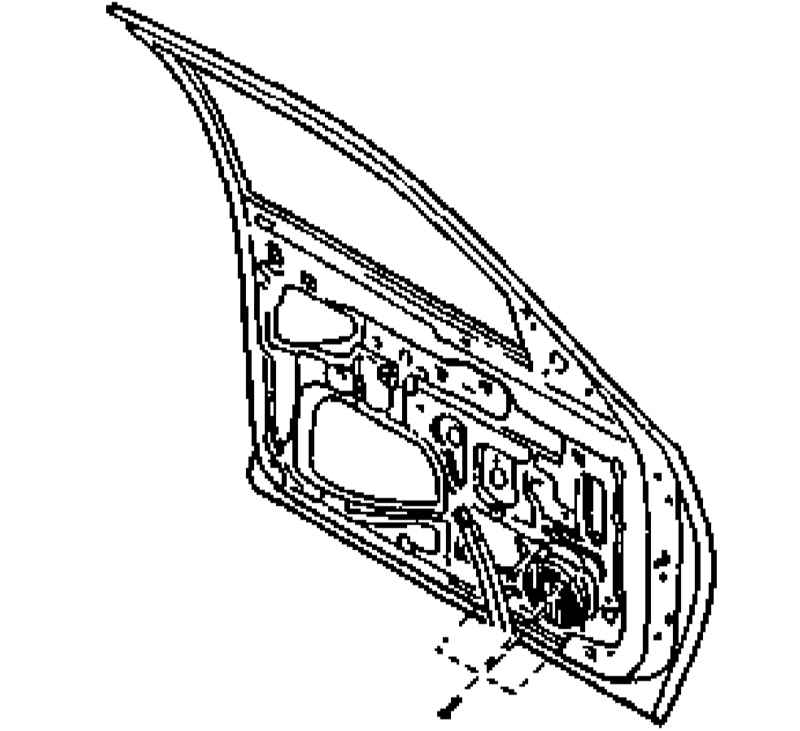

- Выверните один крепежный болт и через сервисное отверстие извлеките направляющую стекла из дверной рамы.
|
|

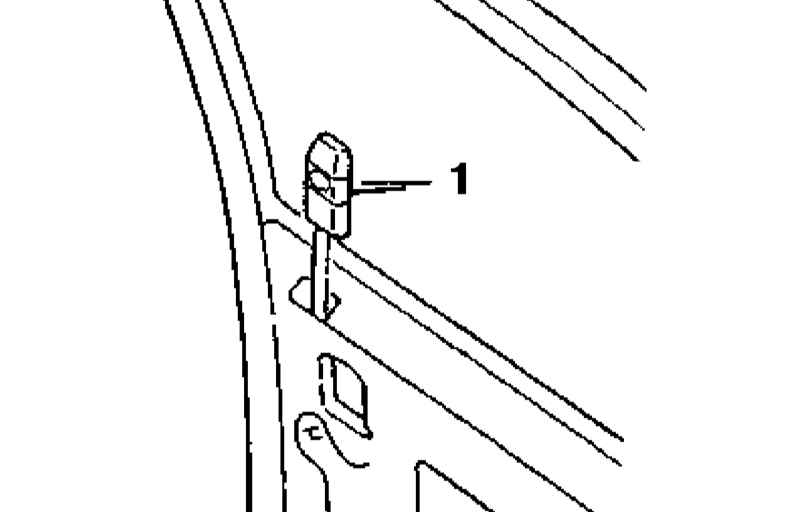

- Вращая против часовой стрелки, снимите кнопку отпускания замка двери.
|
- Отсоедините два приводных штока от наружной ручки двери.
|

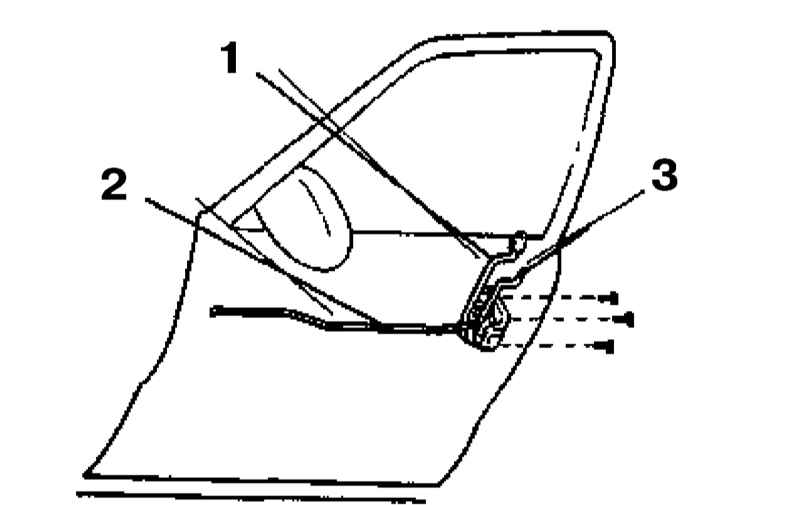

- Выверните три крепежных болта и через сервисное отверстие извлеките из дверной рамы замковую сборку.
|
- На правой двери отдайте две крепежных гайки и снимите активатор замка.
- Отдайте две крепежных гайки и снимите наружную ручку двери.
- Снимите дверное зеркало заднего вида (см. Раздел
Снятие и установка дверных зеркал заднего вида).
- Рассоедините пять контактных разъемов проложенной внутри дверной рамы электропроводки.
- Через сервисное отверстие извлеките электропроводку из рамы.
|
- Аккуратно выбейте молотком палец ограничителя хода двери, - постарайтесь не повредить лакокрасочное покрытие.
|
- Отдайте две крепежных гайки и снимите ограничитель.
- Снимите пыльник дверного порога.
|

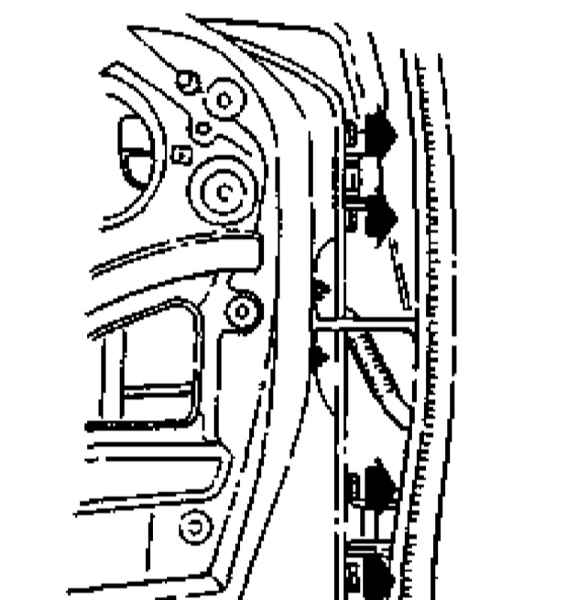

- Выверните четыре петельных болта и снимите дверь с автомобиля, - воспользуйтесь помощью ассистента.
|
|

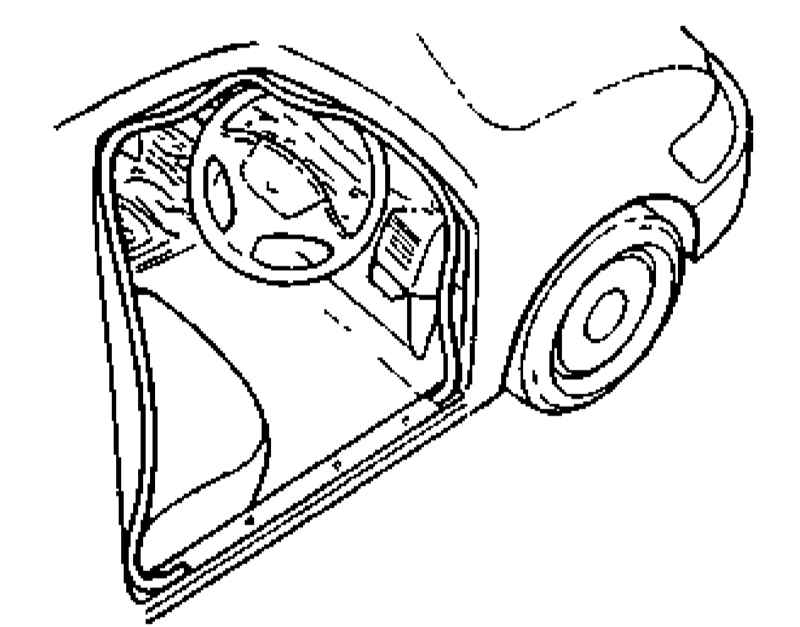

- В случае необходимости снимите панели отделки дверного порога и нижней секции стойки В и снимите с установочного фланца дверного проема уплотнительную полосу.
|
- Установка производится в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований
Спецификаций Главы Кузов
к усилиям затягивания резьбового крепежа.
- Проверьте правильность посадки двери в кузовном проеме, в случае необходимости произведите соответствующую корректировку.
|
|
Регулировка
|
|
- Отпустите петельные болты и выровняйте дверь в проеме относительно окружающих кузовных панелей. Закончив регулировку, не забудьте затянуть болты с требуемым усилием.
- Проверьте правильность защелкивания дверного замка. В случае необходимости отпустите крепежные болты и подправьте положение ударника.
|

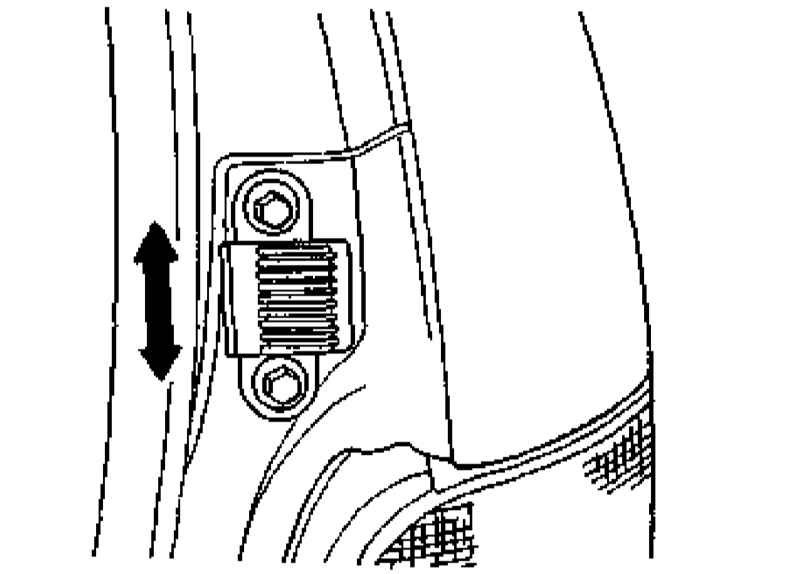

Путем смещения ударника в горизонтальном направлении может быть выровнено положение заднего края закрытой двери относительно поверхности стойки.
|
|
|
Задние двери
Порядок выполнения процедур аналогичен описанному выше для передних дверей с поправкой на отличия в конструкции сборок.

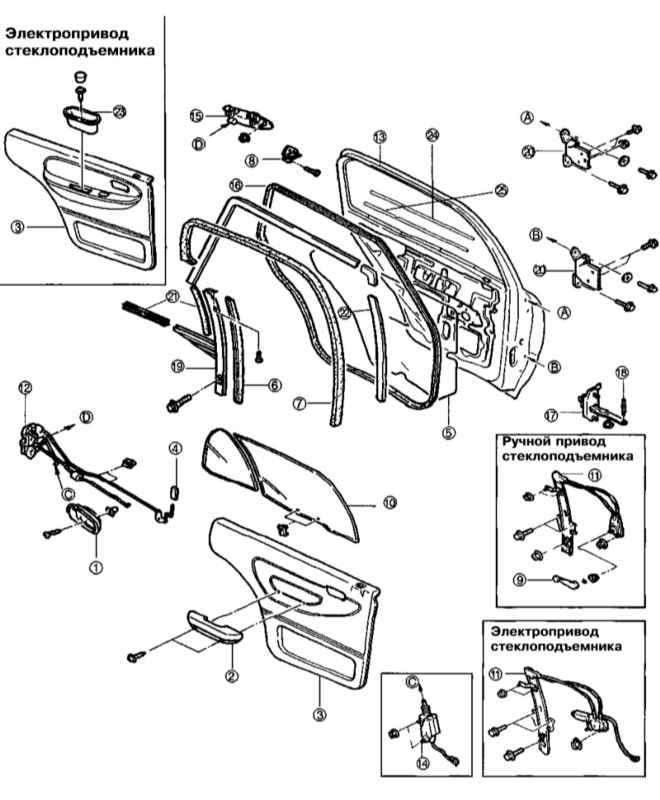

Конструкция сборки задней двери
Дверь задка

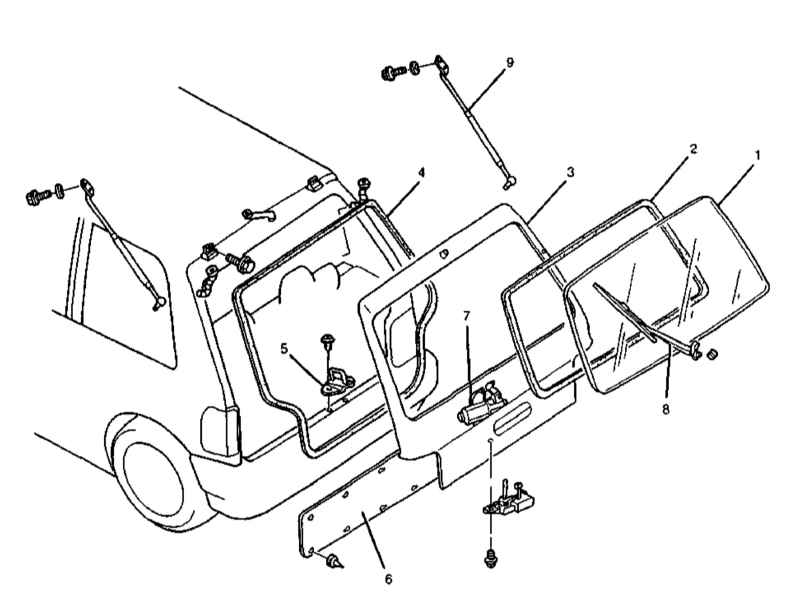

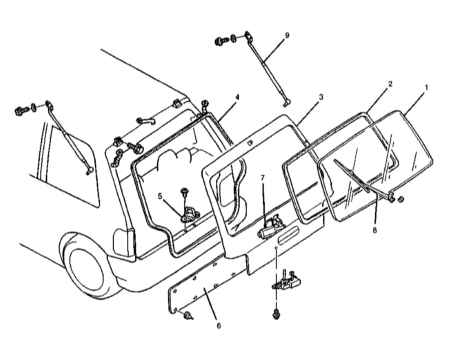

Конструкция сборки двери задка
Разборка, снятие и установка
|
|
- Отсоедините отрицательный провод от батареи.
- Откройте дверь задка.
- Выверните два крепежных винта и снимите крышку дверного стоп-сигнала верхнего уровня.
- Отсоедините электропроводку, выверните два крепежных винта и снимите фонарь стоп-сигнала.
- Рассоединив два контактных разъема (по одному с каждой стороны дверной сборки) отключите электропроводку обогревателя заднего стекла.
- Снимите заземляющий язычок фиксации правого разъема электропроводки обогревателя.
- Отпустите 12 фиксаторов и снимите нижнюю панель внутренней обивки двери.
- Снимите пластмассовую крышку слева от центрального проема в дверной раме и через сервисное отверстие рассоедините три контактных разъема внутренней электропроводки двери.
- Рассоедините три одно-контактных разъема, расположенных в левом верхнем углу дверной сборки.
- Извлеките из посадочного отверстия в левом верхнем углу двери резиновую проходную втулку и высвободите из дверной рамы жгут электропроводки.
- Извлеките штифты из разъема стоп-сигнала и один штифт из левого разъема обогревателя стекла.
- Аккуратно высвободите жгуты электропроводки из кабельного канала в дверной раме, а также из защитного кожуха и резиновой проходной втулки.
- Зафиксируйте корпуса разъемов своими штифтами.

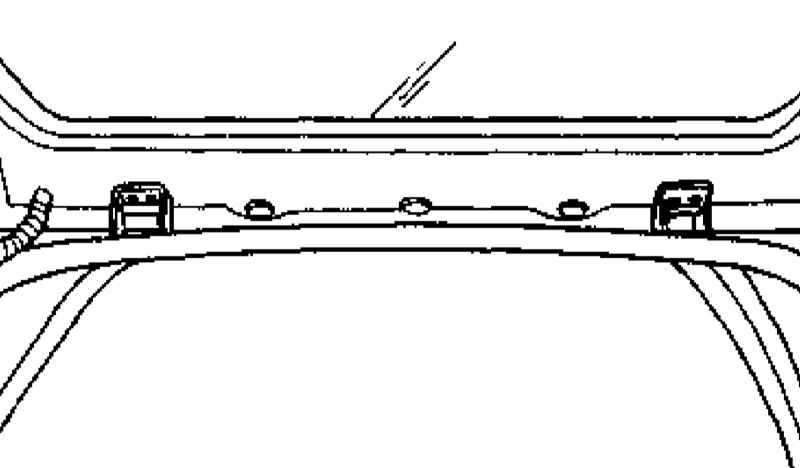

- Высвободите из дверной рамы правую проходную втулку, обеспечив тем самым доступ к трубке подачи жидкости к соплу омывания заднего стекла.
- Снимите сопло и отсоедините от него подающую трубку.
|

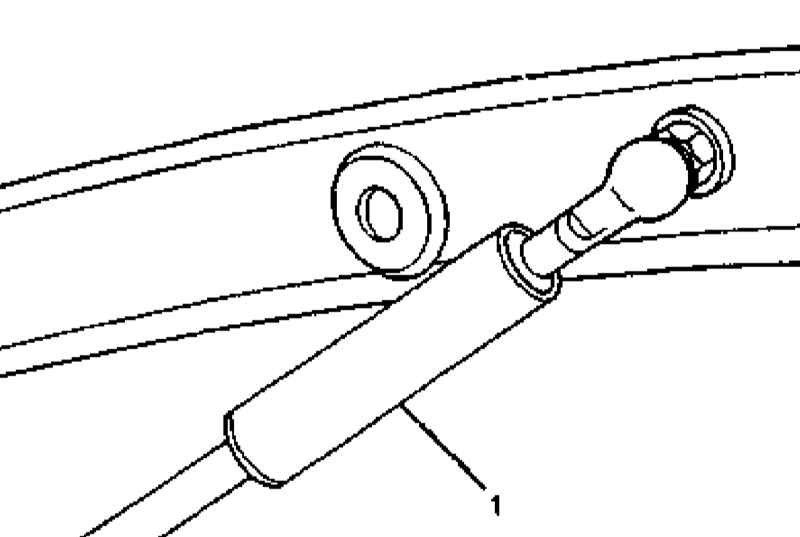

- Заручившись поддержкой ассистента, надежно зафиксируйте дверь задка в открытом положении и отсоедините от двери сферические опоры телескопических упоров.
|
- С целью облегчения процедуры установки сожмите защитный чехол и зафиксируйте с его наружной стороны разъем подающего шланга.
- Отсоедините подающий шланг от разъема
и снимите его с автомобиля.
|
- Выверните по одному петельному болту.
|
- Удостоверившись в надежности фиксации двери, выверните оставшиеся два болта и снимите дверную сборку с автомобиля.
- Установка производится в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований
Спецификаций Главы Кузов
к усилиям затягивания резьбового крепежа.
- Проверьте правильность посадки двери в кузовном проеме, в случае необходимости произведите соответствующую корректировку.
|
|
Регулировка
|
|
|

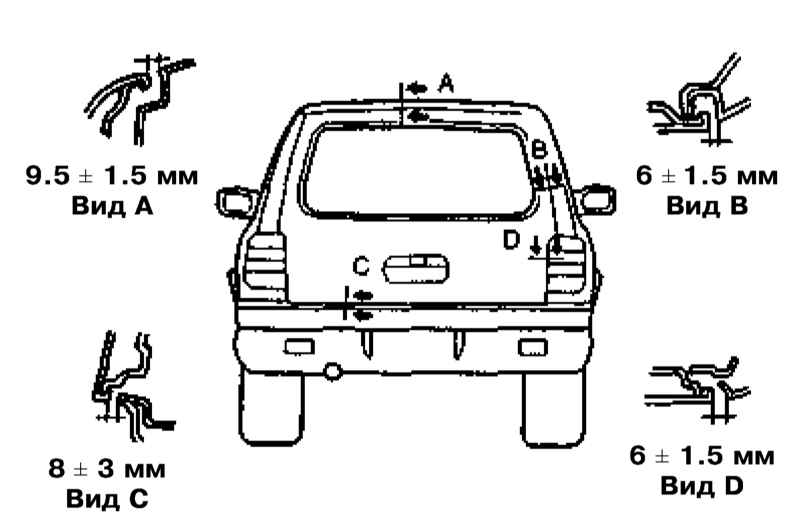

- Произведите контрольные замеры А, В и D и удостоверьтесь, что результаты измерения не выходят за пределы допустимых диапазонов, в случае необходимости отпустите петельные болты и сферические опоры телескопических упоров и подправьте положение двери в кузовном проеме. Закончив регулировку, затяните болты и опоры с требуемым усилием.
|
|
- Произведите контрольный замер С, - положение установленных на боковых стеках кузовного проема клиньев определяет угол закрывания двери на виде С. Если результат измерения превышает допустимое значение, сдвиньте клинья наружу, - для увеличения размера следует, наоборот, сдвинуть клинья в сторону проема.
|
|
|
|
