13.2.5. Снятие и установка бамперов

Передний бампер

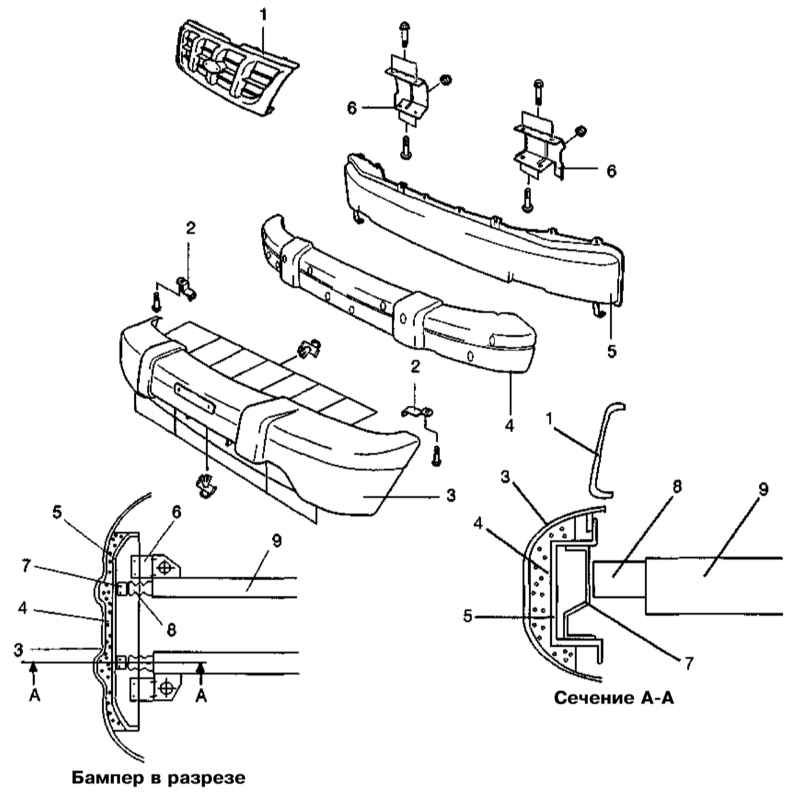

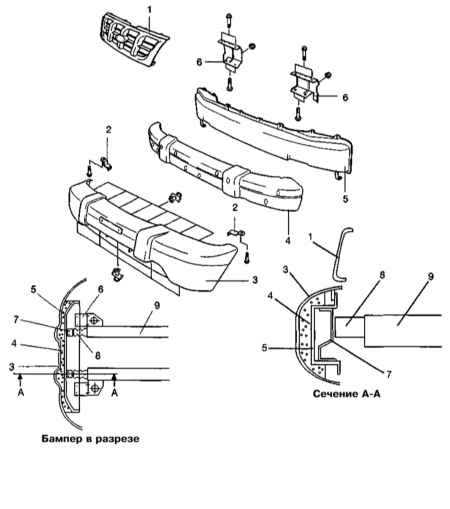

Детали установки переднего бампера


1 — Решетка радиатора 2 — Боковые опорные кронштейны 3 — Облицовочная панель 4 — Полимерный поглотитель ударных нагрузок	5 — Усилитель 6 — Опорный кронштейн 7 — Ударный кронштейн 8 — Изолятор 9 — Рама

ПОРЯДОК ВЫПОЛНЕНИЯ

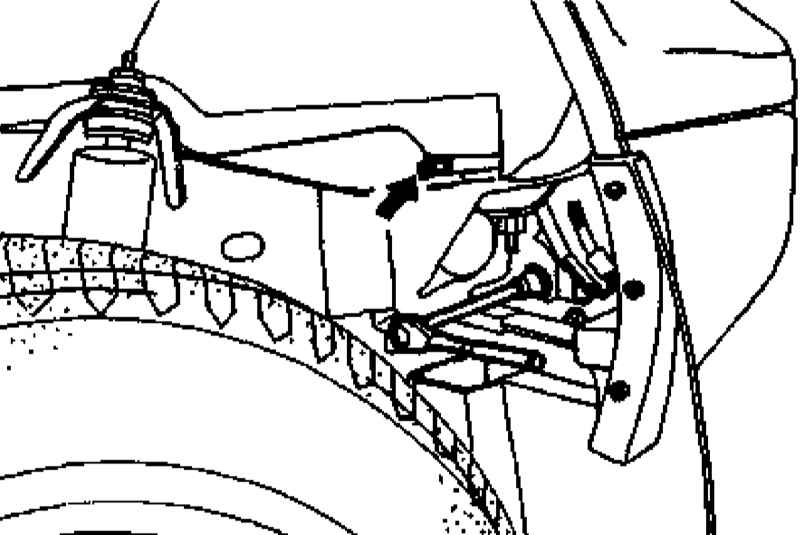

Снимите с бампера грязеотбойник.

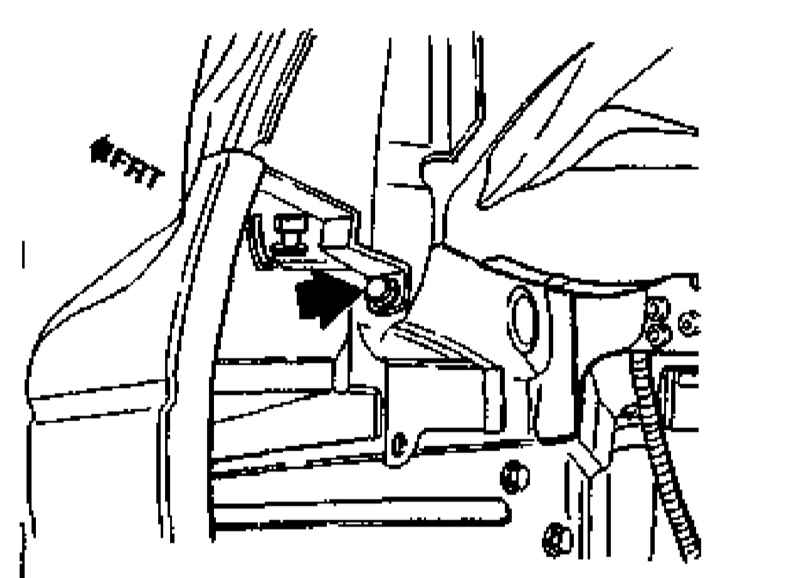

Выверните два (левый и правый) верхних боковых болта крепления бампера.

FRT — Вперед

Снимите боковые опорные кронштейны крепления бампера.

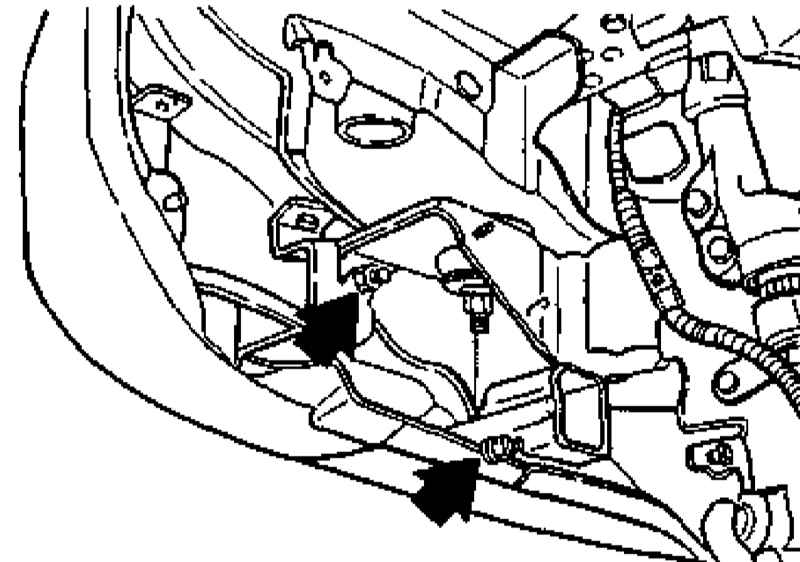

Отдайте четыре установочные сточные гайки.

Осторожно снимите бампер с автомобиля, - разумно будет воспользоваться помощью ассистента.
Отпустите шестнадцать фиксаторов крепления облицовочной панели и усилителя бампера. Разделите бампер на три секции (облицовка, полимерный демпфер и усилитель).
Визуально оцените состояние облицовочной панели и полимерного демпфера поглощения ударных нагрузок. Дефектные компоненты замените.
Установка производится в обратном порядке, проследите за соблюдением требований Спецификаций Главы Кузов к усилиям затягивания резьбового крепежа.

Задний бампер

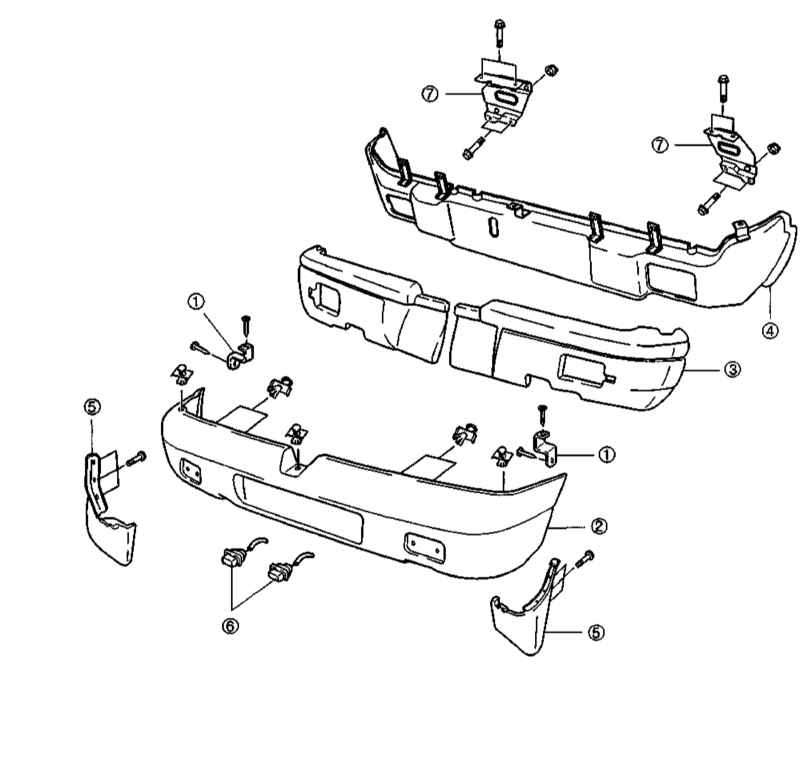

Детали установки заднего бампера (1 из 2)


1 — Боковые опорные кронштейны 2 — Облицовочная панель 3 — Полимерный поглотитель ударных нагрузок	4 — Усилитель 5 — Накладки 6 — Фонари подсветки номерного знака 7 — Опорный кронштейн

Детали установки заднего бампера (2 из 2).

ПОРЯДОК ВЫПОЛНЕНИЯ

Выверните два крепежных болта и снимите с бампера грязеотбойник.
Отдайте четыре (по две с каждой стороны) установочные сточные гайки снизу под бампером.
Отсоедините электропроводку огней подсветки номерного знака и огней заднего хода.
Снимите бампер.
Отпустите семнадцать фиксаторов крепления облицовочной панели и усилителя бампера. Разделите бампер на три секции (облицовка, полимерный демпфер и усилитель).
Визуально оцените состояние облицовочной панели и полимерного демпфера поглощения ударных нагрузок. Дефектные компоненты замените.
Установка производится в обратном порядке, проследите за соблюдением требований Спецификаций Главы Кузов к усилиям затягивания резьбового крепежа.
