12.3.10. Разборка механического регулятора рулевой колонки

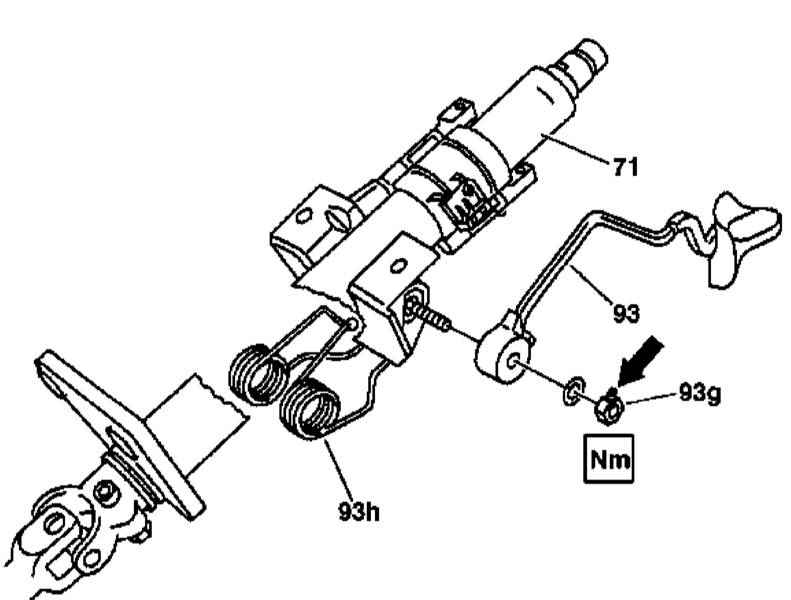

Конструкция механического регулятора положения рулевой колонки

71 — Рубашка
93 — Рычаг регулировки высоты
93g — Гайка

93h — Пружина
Стрелка — Стопорный винт

ПОРЯДОК ВЫПОЛНЕНИЯ

Конструкция механического регулятора высоты положения рулевой колонки показана на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите трубу рубашки (71) рулевой колонки.

Вывернув стопорный винт (стрелка), отдайте гайку (93g).

Снимите рычаг регулировки высоты положения рулевой колонки (93).

Установка производится в обратном порядке, - при помощи гайки (93g) отрегулируйте свободу хода рычага (93).
