12.3.6. Замена пыльников картера рулевого механизма

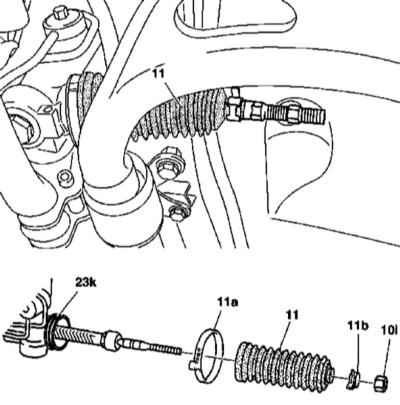

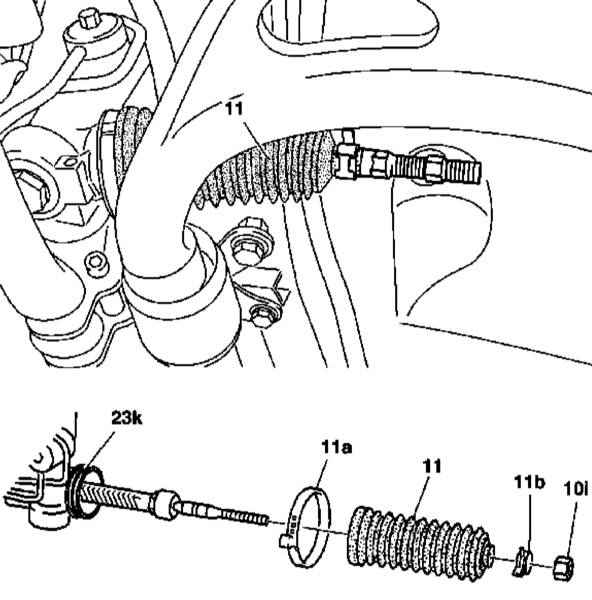

Детали установки пыльника картера реечной передачи

ПОРЯДОК ВЫПОЛНЕНИЯ

Все самоконтрящиеся болты и гайки подлежат замене в обязательном порядке!

Детали установки пыльников показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Визуально оцените состояние пыльников (см. Раздел Оценка состояния шарниров рулевых тяг и пыльников картера реечной передачи).

Снимите наконечник рулевой тяги (см. Раздел Снятие и установка наконечников рулевой тяги).

Отпустите контргайку наконечника рулевой тяги (10i).

Снимите наружный (11b) и внутренний (11а) хомуты.

Снимите пыльник (11).

Замените уплотнительное кольцо (23k).

Оцените внешнее состояние рейки и величину люфта внутреннего шарнира крепления рулевой тяги, дефектные компоненты замените.

Установка производится в обратном порядке.
