12.3.11. Снятие и установка рулевого колеса и спирального контактного барабана рулевой колонки
Снятие/установка рулевого колеса
Снятие/установка рулевого колеса
Снятие/установка рулевого колеса
Снятие/установка рулевого колеса
|
|
- Соответствующий иллюстративный материал представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Отсоедините отрицательный провод от батареи.

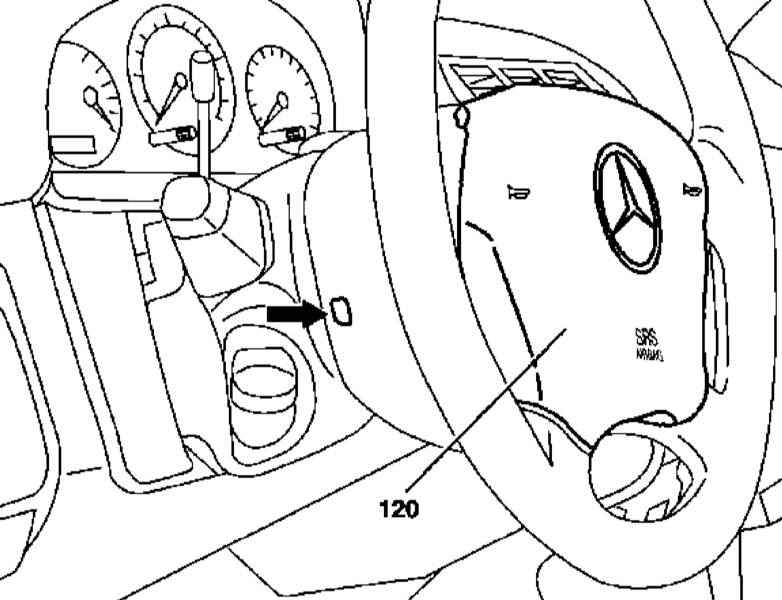

- Снимите модуль водительской фронтальной подушки безопасности (120) (см. Главу
Бортовое электрооборудование).

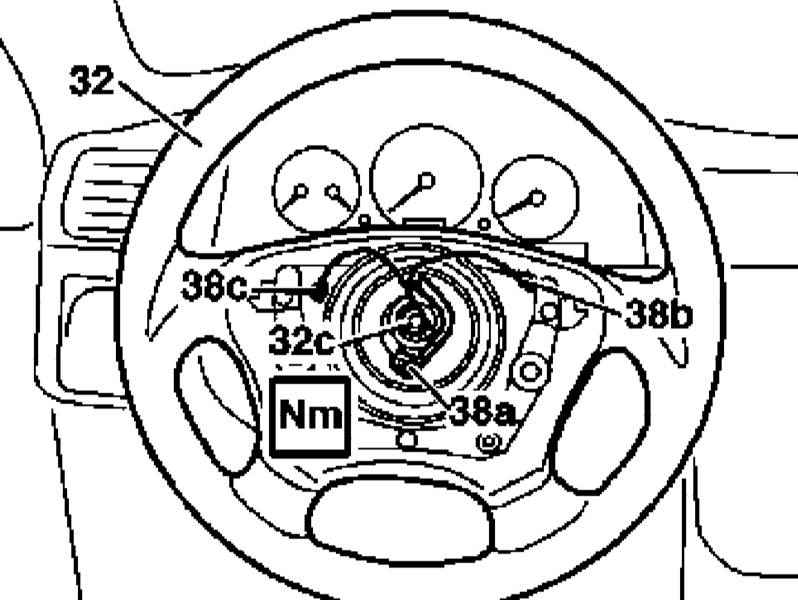

- Рассоедините контактные разъемы электропроводки клаксона (38b и 38с).
- Приведите передние колеса автомобиля в прямолинейное положение, затем заблокируйте рулевую колонку путем извлечения ключа из замка зажигания.
- Удерживая рулевое колесо (32), выверните болт (32с), - болт подлежит замене в обязательном порядке.
- Аккуратно снимите рулевое колесо (32), - постарайтесь не повредить электропроводку.
- Проверьте состояние спирального контактного барабана (А45) электропроводки клаксона и подушки безопасности, в случае необходимости произведите его замену (см. ниже).

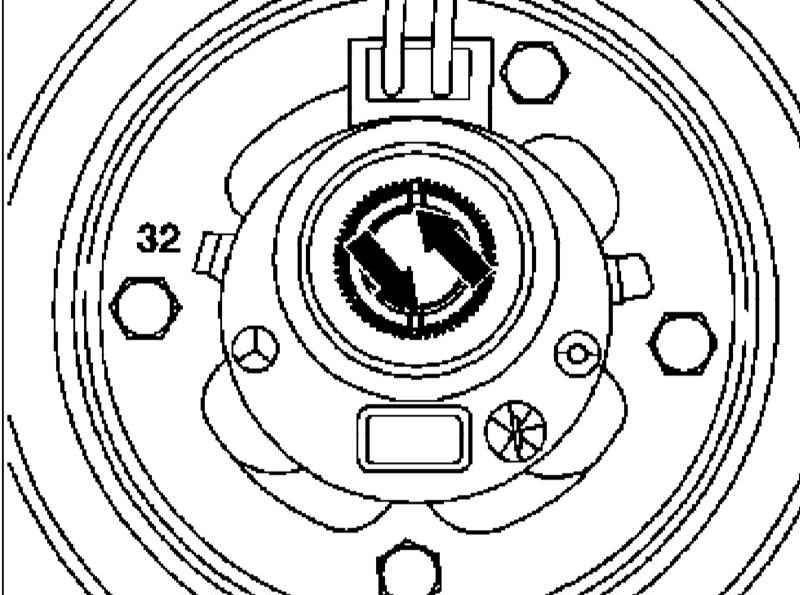

- Установка производится в обратном порядке, - проследите за правильностью совмещения посадочной маркировки.
|
|
Спиральный контактный барабан
Снятие/установка спирального контактного барабана
Снятие/установка спирального контактного барабана
Снятие/установка спирального контактного барабана )
|
|
- Соответствующий иллюстративный материал представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Снимите рулевое колесо (см. выше).

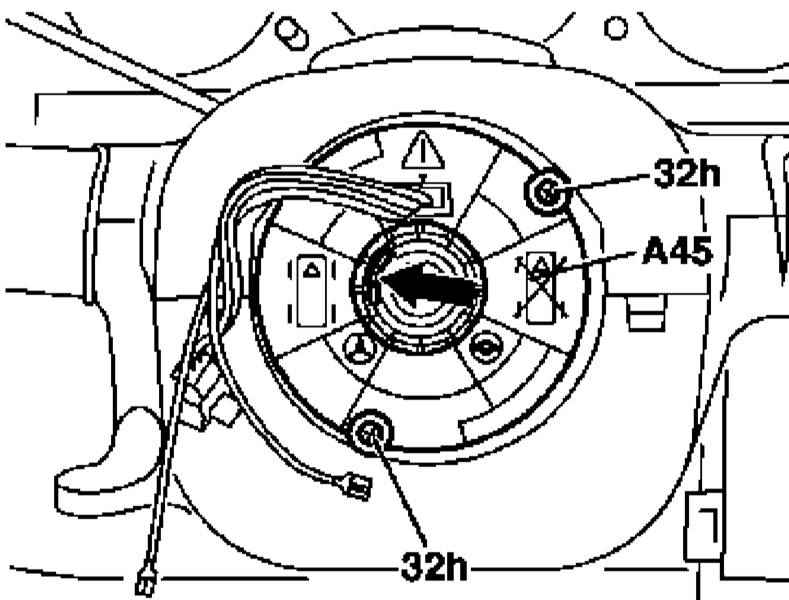

- Ослабьте винты (32h) ровно настолько, чтобы обеспечить возможность снятия контактного барабана (А45), - болты одновременно исполняют роль защиты от проворачивания.
- Аккуратно снимите сборку спирального барабана (А45) с трубы рубашки рулевой колонки.

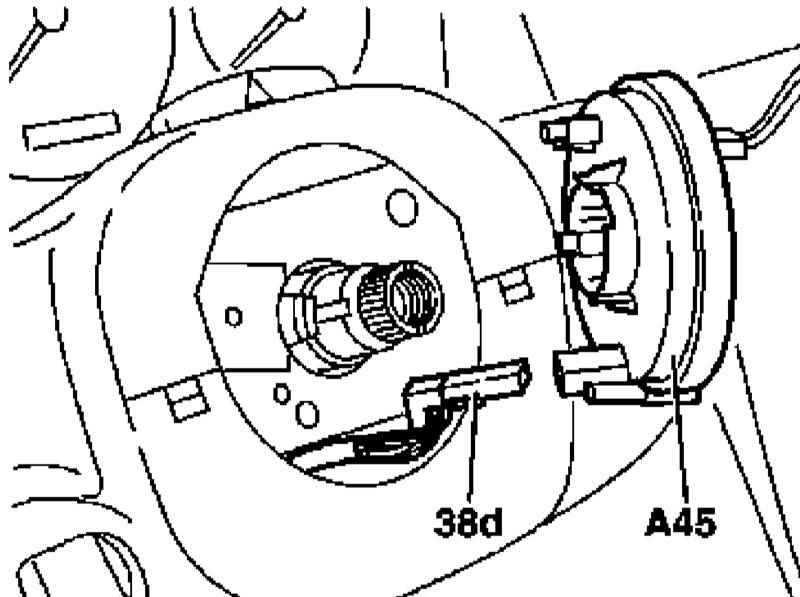

- Рассоедините разъем (38d) электропроводки барабанной сборки (А45).

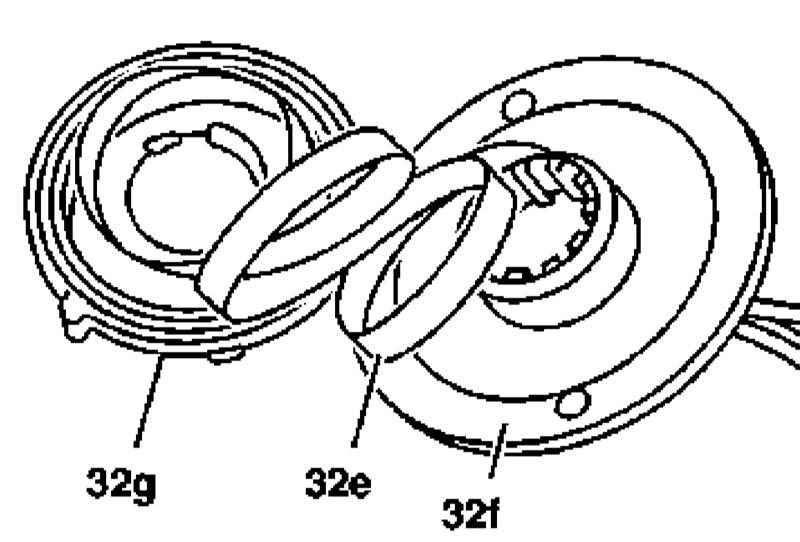

- Оцените состояние барабана (А45), - верхняя (32f) и нижняя (32g) секции барабанной сборки прочно крепятся друг к другу посредством фиксаторов. Замените дефектные компоненты, - постарайтесь не допустить защемления спиральной пружины (32е) при соединении секций барабана.

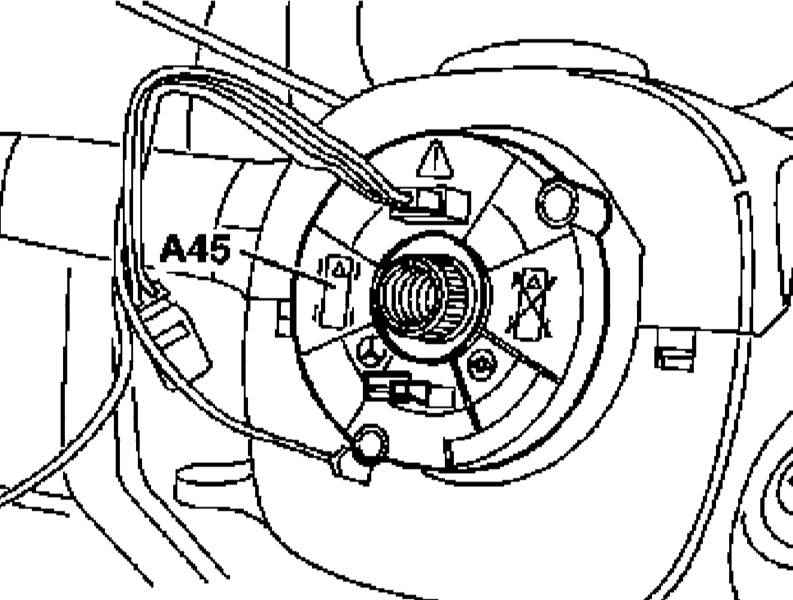

- Установка производится в обратном порядке. Проследите за полнотой посадки барабана (А45), - углубление должно совместиться со стопорным язычком (стрелка), в случае необходимости произведите центровку.
|
|
|
