10.4.1. Разборка и сборка дифференциала

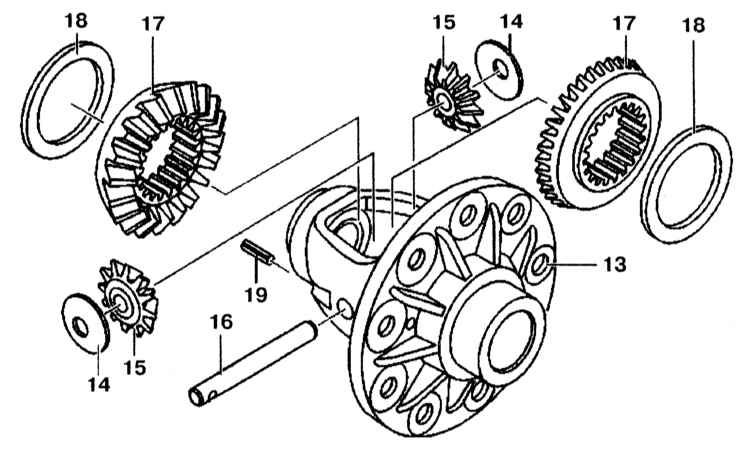

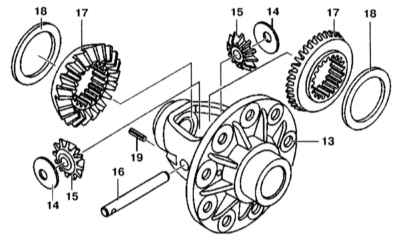

Дифференциал


13 — Корпус дифференциала 14 — Сферические прокладки 15 — Сателлиты 16 — Палец	17 — Конические шестерни приводных валов 18 — Упорные прокладки 19 — Роликовый палец

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Закрепите корпус дифференциала (13).

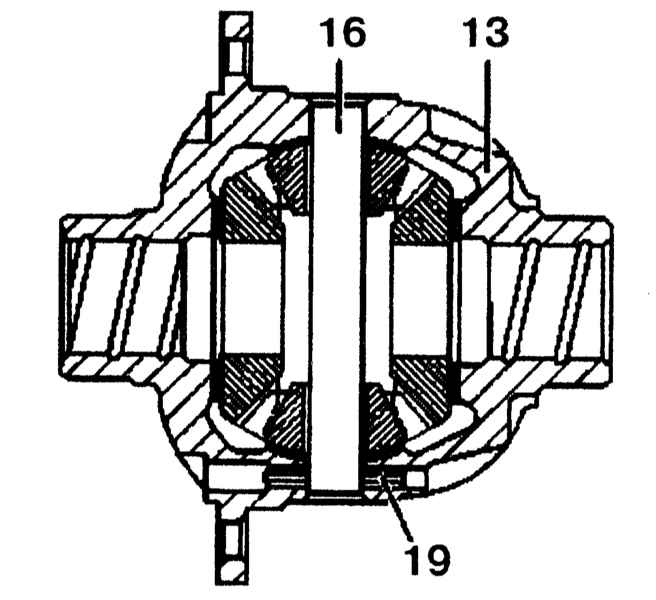

2. Выбейте роликовый палец (19) и палец дифференциала (16) из корпуса дифференциала (13) с помощью выколотки.

3. Снимите сателлиты (15) со сферическими прокладками (14) и конические шестерни приводных валов (17) с упорными прокладками (18).

4. Проверьте каждый элемент на отсутствие износа.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте штифт (046) в отверстие в корпусе дифференциала (обратитесь к сопроводительной иллюстрации).

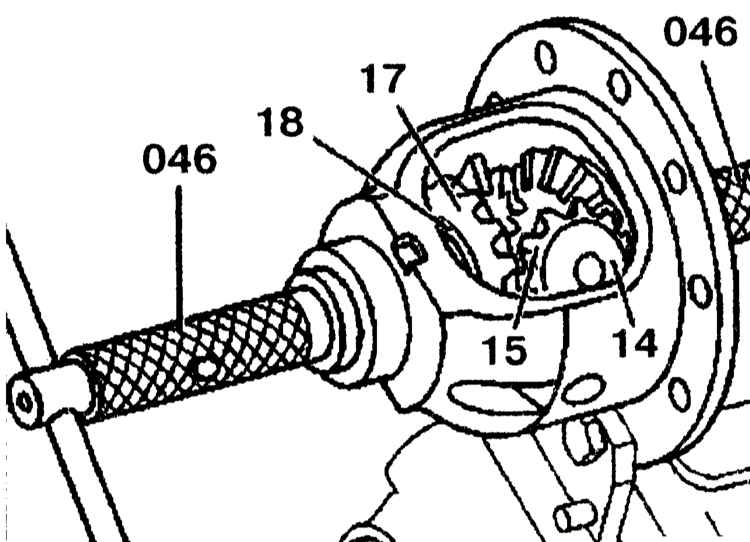

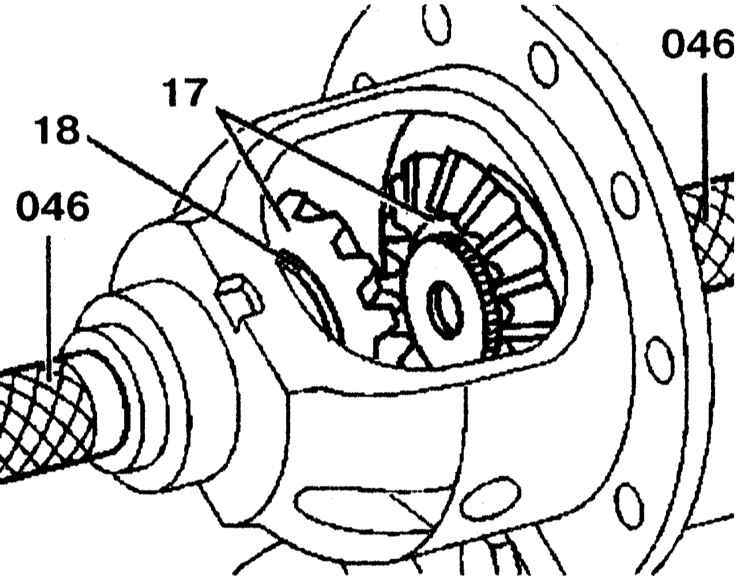

2. Установите обе конические шестерни приводных валов (17) с упорными прокладками (18) на штифт в корпусе дифференциала.

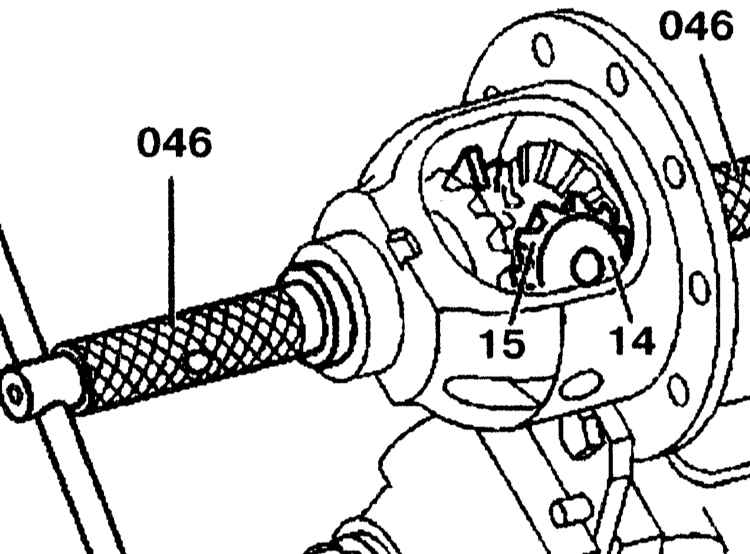

3. Установите оба сателлита (15) со сферическими прокладками (14) и проверните их с помощью штифта (046).

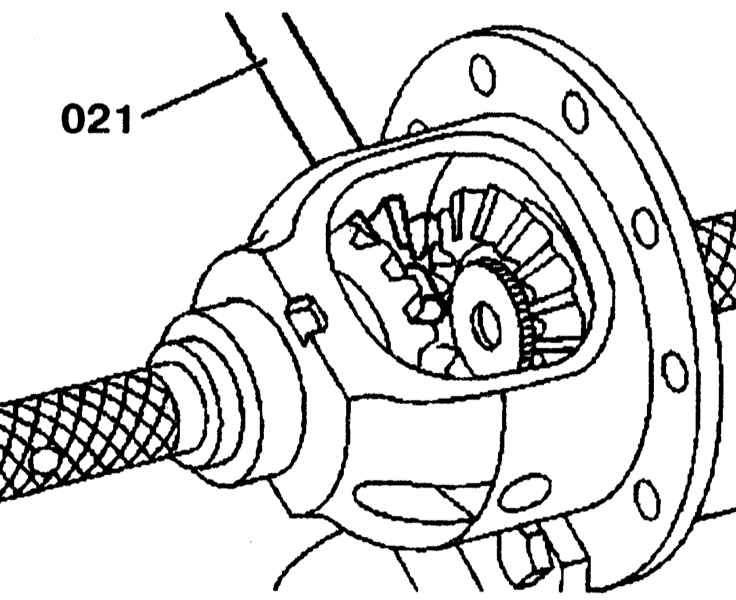

4. Вместо пальца дифференциала вставьте штифт (021) в корпус дифференциала для закрепления конических шестерён приводных валов и сателлитов.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте момент вращения дифференциала. Он должен составлять 5-30Нм.
2. Установите палец дифференциала (16) и роликовый палец (19).
3. Извлеките корпус дифференциала из тисков.
