11.10. Снятие и установка троса привода стояночного тормоза

1. В зависимости от модели откиньте заднее сиденье вперёд или снимите его, обратитесь к соответствующему разделу.
2. Снимите коврик с пола под задним сиденьем.

Коврик вытягивается при откинутом вперёд сиденье под спинкой и задними облицовками порога двери.

3. Отсоедините крышку регулировочного устройства.
4. Полностью отпустите стояночный тормоз и ослабьте натяжение троса, обратитесь к Разделу Проверки тормозной системы. Регулировка стояночного тормоза.

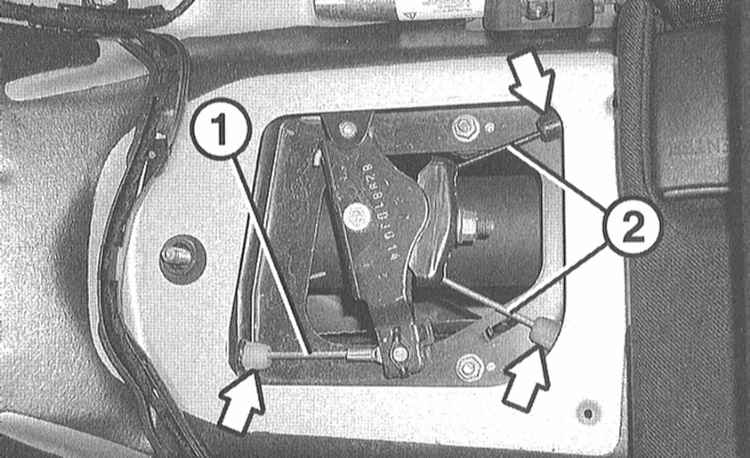

5. Отсоедините тросы (1) и (2) от регулировочного устройства.

6. Сожмите пластмассовые планки (стрелки на иллюстрации) на конце троса и отсоедините тросы в местах прохода их в днище кузова.

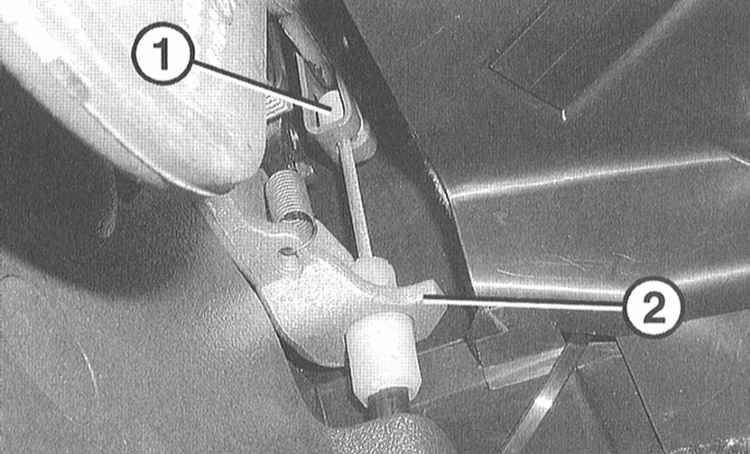

7. Отсоедините передний трос от педали стояночного тормоза (1). Сожмите пластмассовые планки на конце троса и вытяните трос из держателя (2) на педали.

8. Присоедините вспомогательную веревку к концу переднего троса.
9. Пометьте краской положение задних колёс относительно ступиц. Это позволит при сборке установить отбалансированные колёса в их прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите заднюю часть автомобиля, поставьте её на подставки и снимите задние колёса.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.

10. Снимите суппорт заднего тормоза, обратитесь к соответствующему разделу.
11. Снимите тормозной диск заднего тормоза, обратитесь к соответствующему разделу.
12. Снимите тормозные колодки стояночного тормоза, обратитесь к соответствующему разделу
13. Отсоедините задний трос от разжимного замка стояночного барабанного тормоза.
14. Отверните болты и снимите крышку двигательного отсека, обратитесь к Разделу Снятие и установка крышки двигательного отсека со стороны днища.
15. Вытяните тросы из проходов в днище, отсоедините от держателей и снимите.

1. Присоедините вспомогательную веревку к концу переднего троса. Протяните трос за конец веревки через держатели и проходы в днище.
2. Протяните задний трос через держатель и проход в днище.
3. Дальнейшая установка выполняется в последовательности, обратной снятию.
4. Установите на место задние колёса так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колёс не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.
5. Отрегулируйте стояночный тормоз, обратитесь к Разделу Проверки тормозной системы. Регулировка стояночного тормоза.
