| Общие параметры
|
| Тип
| 5-ступенчатая, автоматическая с электронным
управлением переключением передач или 6-ступенчатая, автоматизированная
КПП «Sequentronic»
|
| Обозначение
| 722.6 (W5A 330/580) или 716.6 соответственно
|
Применяемая жидкость
7.0 л, MB № 001 989 21 03 10
9.0 л, MB № 001 989 21 03 10
Коды диагностики системы электронного управления автоматической трансмиссией
см. Главу Электрооборудование двигателя.

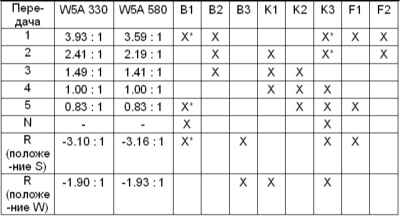

Передаточные отношения и включение активаторов АТ 722.6
|
| * Активаторы переключения только в режиме кик-даун
|
| Главная передача
| 3.06 : 1 (3.27 : 1)
|
| Крепления задней опоры двигателя/КПП
|
| Болты (2)
| 25
|
| Болты (3) поперечины сзади к кузову
| 40
|
| Болт или гайка крепления опоры двигателя к КПП
| 50
|
| Гайки фланца карданного вала к КПП:
|
| М10
| 40
|
| М12
| 60
|
| 716.6
|
| Жгут кабелей к РКПП
|
|
| 15
|
|
| 10
|
| Держатель разъёма датчиков угла поворота
| 10
|
| Держатель центрального разъёма
| 10
|
| Точка массы на КПП
| 10
|
| Пробка удаления масла КПП
| 60
|
| Пробка заправки КПП маслом
| 50
|
| Хомут аккумулятора у картера КПП
| 15
|
| Болт крепления датчика угла поворота к планке датчика
| 3
|
| Корпус вентиляции у КПП
| 6
|
| Гидравлический блок у КПП
|
|
| 7.5
|
|
| 9.5
|
| Насос к картеру КПП
| 7.5
|
| Угольник к картеру КПП
| 3
|
| Резервуар к картеру КПП
| 9.5
|
| Мостик центрального блока переключения передач к днищу
| 23
|
| Выключатель фонаря заднего хода к картеру КПП
| 10
|
| Плата датчиков к картеру КПП
| 3
|
| Стопорная пластина к КПП
| 9
|
| Соединительная втулка к центральной оси переключения передач
| 11.5
|
| Датчик перемещения к рычагу выключения сцепления
| 3
|
| 722.6
|
| Масляная пробка АТ
| 20
|
| Масляная пробка гидротрансформатора АТ
| 16
|
| Болты поддона АТ
| 8
|
| Стопорный винт тяги селектора АТ
| 12
|
| Болт крепления гидротрансформатора к ведущему диску М8
| 42
|
| Сливная пробка в поддоне трансмиссии
| 20
|
| Гайка крепления карданного вала к коробке передач М12
| 60
|
| Болт крепления электромагнитного клапана к плите переключения передач
| 8
|
| Болт крепления крышки корпуса клапанов к корпусу клапанов М6х30
| 8
|
| Болт крепления боковой крышки к крышке корпуса клапанов и корпусу
клапанов М4х12
| 4
|
| Болт крепления корпуса трансмиссии к корпусу гидротрансформатора
| 20
|
| Болт крепления поддона к корпусу трансмиссии 8
|
|
| Гайка крепления фланца выходного вала
| 200
|
| Болт крепления электрогидравлического блока управления к корпусу
трансмиссии
| 8
|
| Болт крепления многодискового тормоза В2 к корпусу трансмиссии
| 16
|
| Болт крепления собачки к рычагу селектора переключения передач
| 8
|
| Сливная пробка гидротрансформатора
| 16
|
