9.9. Ремонт АТ

Ремонт АТ, связанный с ее разборкой, следует поручить специалистам. Компоненты сборки АТ представлены на иллюстрациях ниже.

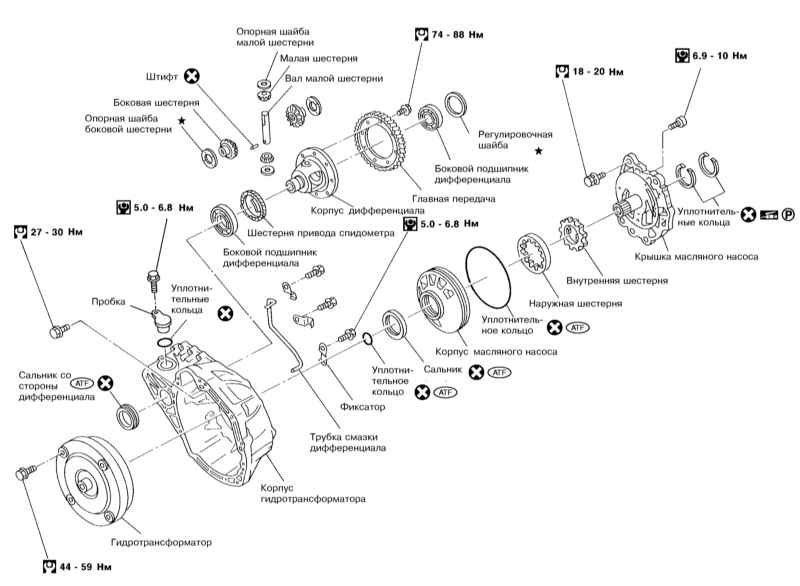

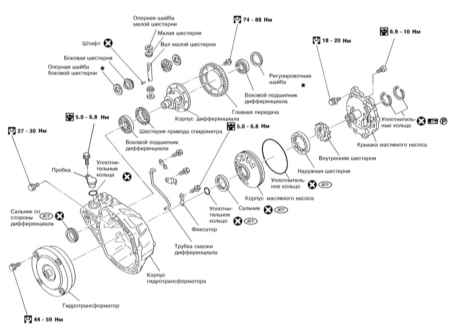

Гидротрансформатор и масляный насос

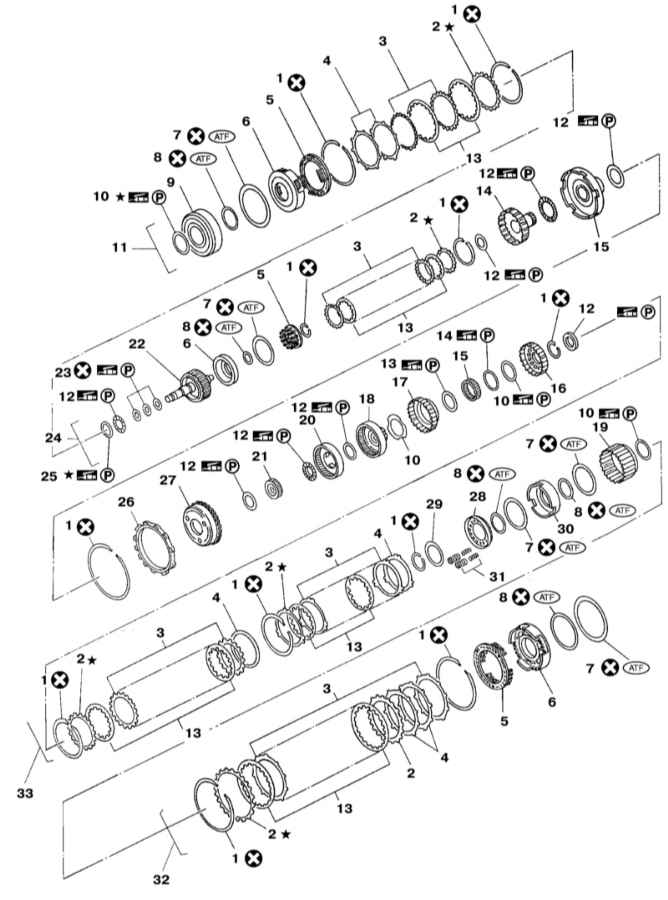

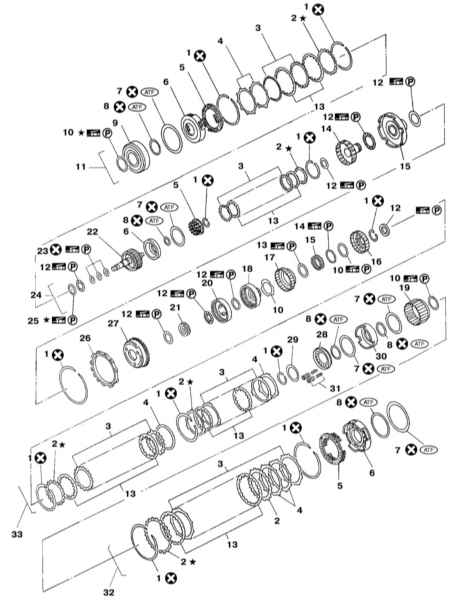

Сцепления и тормоза

1 — Стопорное кольцо 2 — Удерживающая пластина 3 — Ведомая пластина 4 — Тарельчатая пластина 5 — Возвратные пружины и пружинный держатель 6 — Поршень 7 — Сальник 8 — Вытяжное кольцо 9 — Барабан сцепления передачи заднего хода 10 — Опорная шайба 11 — Сборка сцепления передачи заднего хода 12 — Игольчатый подшипник 13 — Ведущая пластина 14 — Ступица сцепления высшей передачи 15 — Одноходовая муфта режимов движения вперед 16 — Ступица обгонной муфты 17 — Ступица сцепления режимов движения вперед

19 — Барабан сцепления режимов движения вперед 20 — Водило планетарной передачи заднего хода 21 — Солнечная (центральная) шестерня 22 — Барабан сцепления высшей передачи 23 — Уплотнительное кольцо 24 — Сцепление высшей передачи 25 — Обойма подшипника 26 — Одноходовая муфта низшей передачи 27 — Водило планетарной передачи режимов движения вперед 28 — Поршень обгонной муфты 29 — Пружинный держатель 30 — Поршень сцепления режимов движения вперед 31 — Возвратные пружины 32 — Тормоз задней передачи и передачи заднего хода 33 — Обгонная муфта и сцепление режимов движения вперед

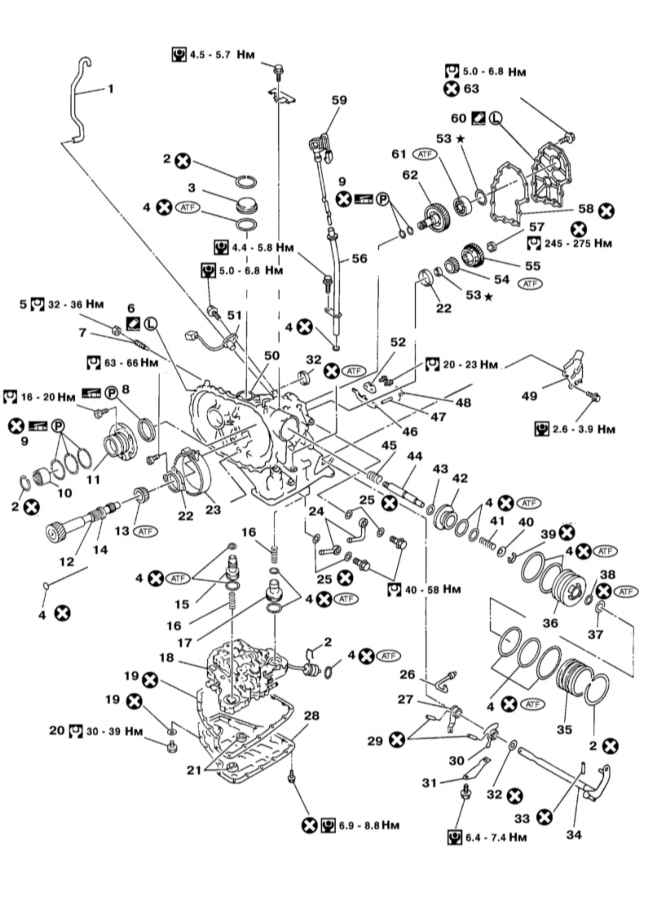

Сборка АТ

1 — Шланг сапуна 2 — Стопорное кольцо 3 — Крышка регулятора 4 — Уплотнительное кольцо 5 — Контргайка 6 — Сопрягаемая поверхность 7 — Анкерный палец 8 — Наружная обойма 9 — Уплотнительное кольцо 10 — Игольчатый подшипник 11 — Держатель (натяжитель) подшипника 12 — Редукционная передача 13 — Подшипник 14 — Регулировочная шайба подшипника редукционной передачи 15 — Поршень аккумулятора выключения сервопривода 16 — Возвратная пружина 17 — Поршень аккумулятора «N-D» 18 — Сборка контрольных клапанов 19 — Прокладка 20 — Пробка сливного отверстия 21 — Магнит 22 — Наружная обойма подшипника 23 — Лента тормоза 24 — Трубка маслоохладителя 25 — Шайба 26 — Шток парковки 27 — Пластина штока 26 28 — Поддон картера АТ 29 — Штифт 30 — Ручная пластина 31 — Опорная пластина 32 — Сальник 33 — Штифт

34 — Ручной вал 35 — Держатель поршня сервопривода «O/D» 36 — Держатель поршня сервопривода 37 — Поршень сервопривода «O/D» 38 — Вытяжное кольцо 39 — E-образное кольцо 40 — Пружинный держатель 41 — Возвратная пружина сервопривода «O/D» 42 — Поршень сервопривода режимов 43 — Опорная шайба сервопривода режимов 44 — Шток поршня сервопривода режимов 45 — 2-я возвратная пружина сервопривода 46 — Собачка парковки 47 — Вал парковки 48 — Возвратная пружина 49 — Датчик PNP 50 — Корпус АТ 51 — Датчик оборотов 52 — Активатор парковки 53 — Регулировочная шайба 54 — Внутренняя обойма подшипника 55 — Промежуточная шестерня 56 — Заливная трубка 57 — Контргайка 58 — Прокладка 59 — Щуп 60 — Боковая крышка 61 — Подшипник выходного вала 62 — Выходной вал 63 — Болты (15 шт.)
