7.4.4. Снятие и установка натяжителя приводного ремня генератора

Бензиновые двигатели

Снятие

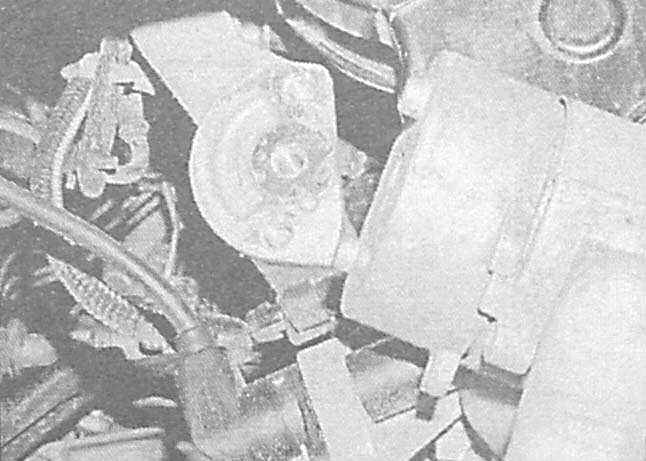

На некоторых моделях узел натяжителя может крепиться двумя болтами.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

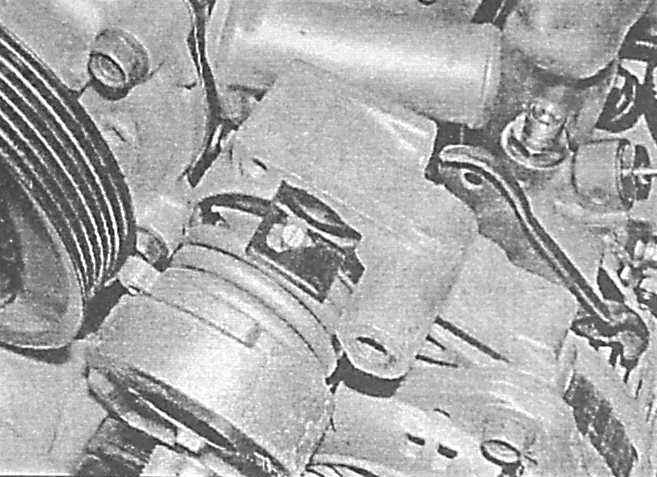

Установите узел натяжителя на опорный кронштейн, - проследите, чтобы выступы на сопрягаемой поверхности натяжителя попали в ответные выборки в кронштейне. Вверните крепежные болты и затяните их с требуемым усилием. На моделях с двумя болтами крепления натяжителя выступы на сопрягаемой поверхности не предусмотрены. Удерживая пружину натяжителя взведенной, уложите ремень на шкивы (см. Главу Текущее обслуживание). Установите на место локер и защиту картера, затем опустите автомобиль на землю и затяните колесные болты с требуемым усилием.

Дизельные модели

Снятие

Модели с двигателем 1.7 л SOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

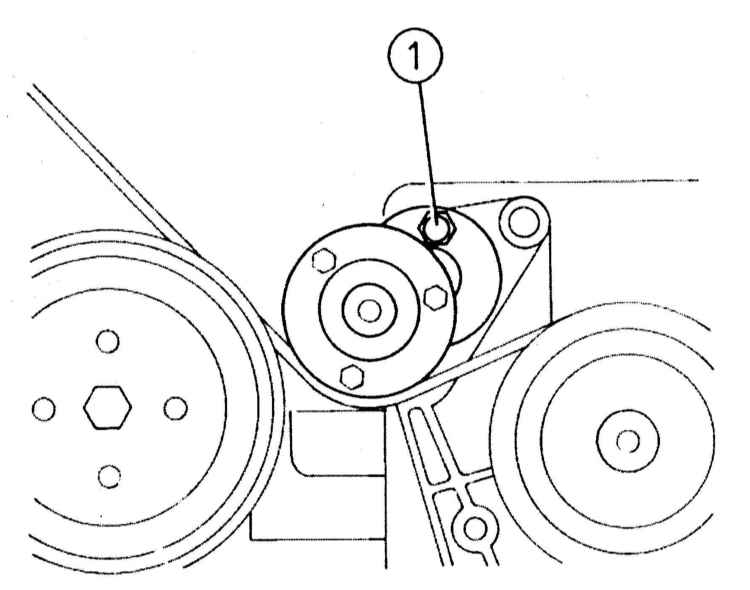

Натяжитель ремня привода генератора оборудованы только модели с кондиционерами воздуха. На прочих моделях натяжение ремня производится путем разворачивания генератора (см. Главу Текущее обслуживание). Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, затем снимите правое переднее колесо. При соответствующей комплектации выверните крепежные винты и снимите защиту картера двигателя. Снимите корпус воздухоочистителя и впускные воздуховоды в сборе с датчиком измерения массы воздуха (см. Главу Системы питания и выпуска). Если ремень подлежит дальнейшему использованию, пометьте краской или маркером оригинальное направление его вращения. Повернув головку болта натяжителя по часовой стрелке, ослабьте натяжение ремня. Снимите ремень со шкивов (см. Главу Текущее обслуживание). Выверните крепежные болты и снимите узел натяжителя с опорного кронштейна компрессора К/В. Составители настоящего Руководства не рекомендуют производить дальнейшую разборку натяжителя.

Модели с двигателем 1.7 л DOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

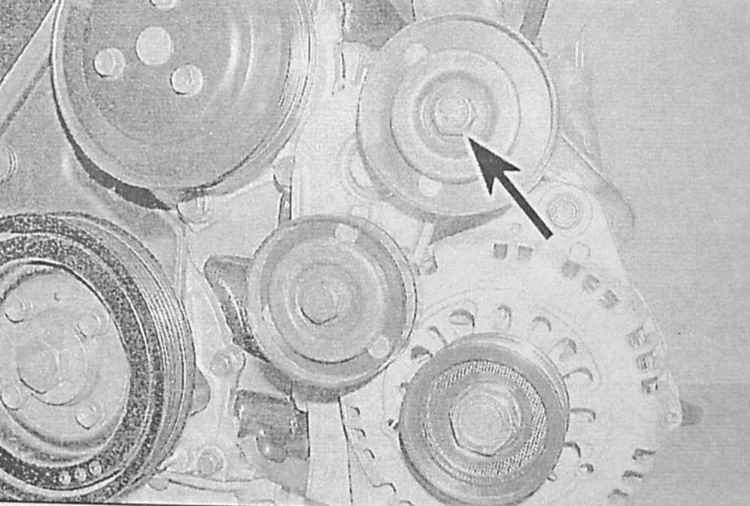

Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки, затем снимите правое переднее колесо. При соответствующей комплектации выверните крепежные винты и снимите защиту картера двигателя. Если ремень подлежит дальнейшему использованию, пометьте краской или маркером оригинальное направление его вращения. Удерживая пружину натяжителя во взведенном состоянии снимите ремень со шкивов (см. Главу Текущее обслуживание). Выверните крепежный болт и снимите промежуточный ролик. Выверните центральный крепежный болт и снимите узел натяжителя с опорного кронштейна генератора. Выверните центральный болт крепления и снимите узел натяжителя с кронштейна крепления генератора. Составители настоящего Руководства не рекомендуют производить дальнейшую разборку натяжителя.

Модели с двигателями 2.0 л

ПОРЯДОК ВЫПОЛНЕНИЯ

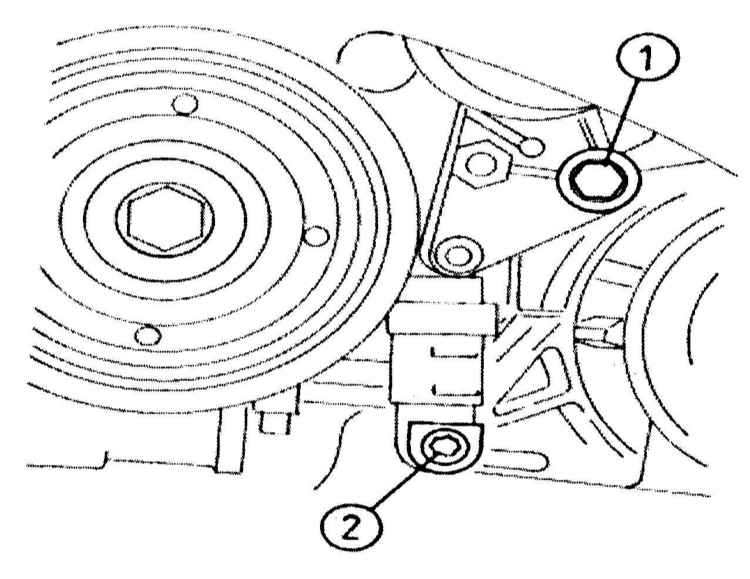

Снимите воздухоочиститель и впускные воздуховоды (см. Главу Системы питания и выпуска). Снимите приводной ремень (см. Главу Текущее обслуживание). Выверните болт крепления натяжителя и болт крепления его нижней стойки.

Установка

Модели с двигателем 1.7 л SOHC

Модели с двигателем 1.7 л DOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

Разместите узел натяжителя на опорном кронштейне генератора. Затяните с требуемым усилием центральный болт. Установите промежуточный ролик и затяните болт его крепления с требуемым усилием. Удерживая пружину натяжителя во взведенном состоянии, уложите ремень на шкивы (см. Главу Текущее обслуживание). Установите защиту картера и колесо. Опустите автомобиль на землю и затяните колесные болты с требуемым усилием.

Модели с двигателями 2.0 л
