5.2.2. Снятие и установка блока управления системой вентиляции с отопителем и К/В, снятие и установка расширительного клапана

ПОРЯДОК ВЫПОЛНЕНИЯ

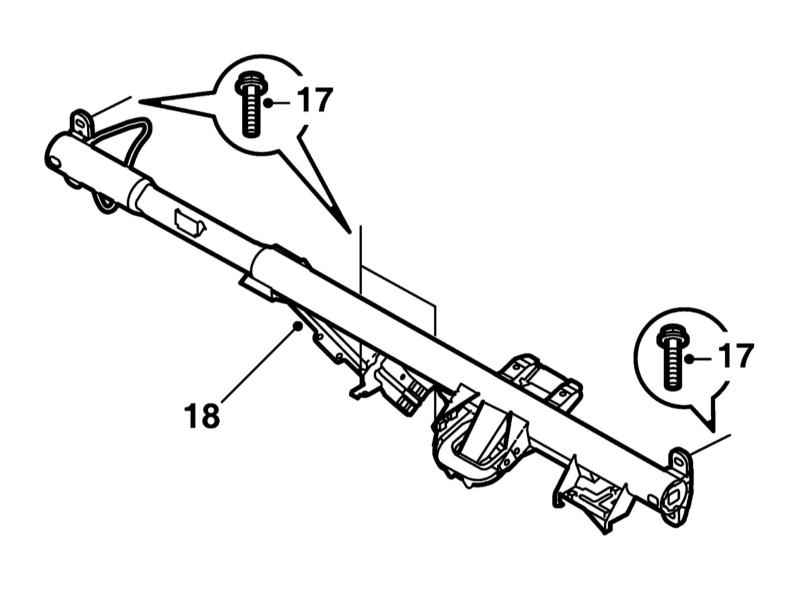

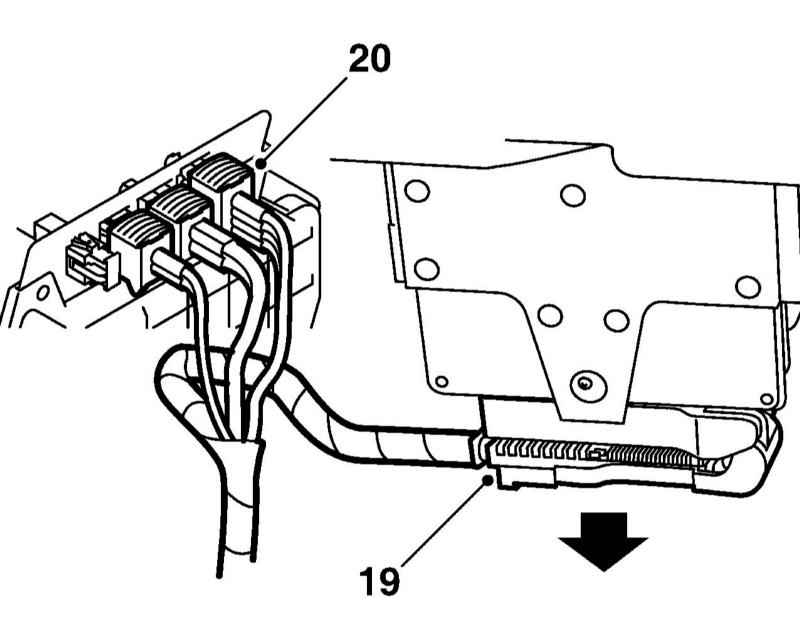

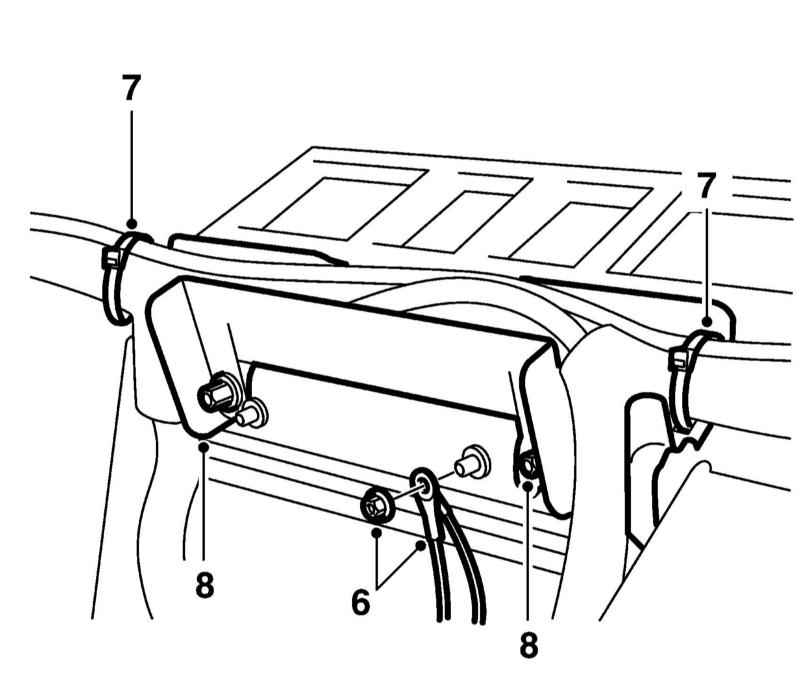

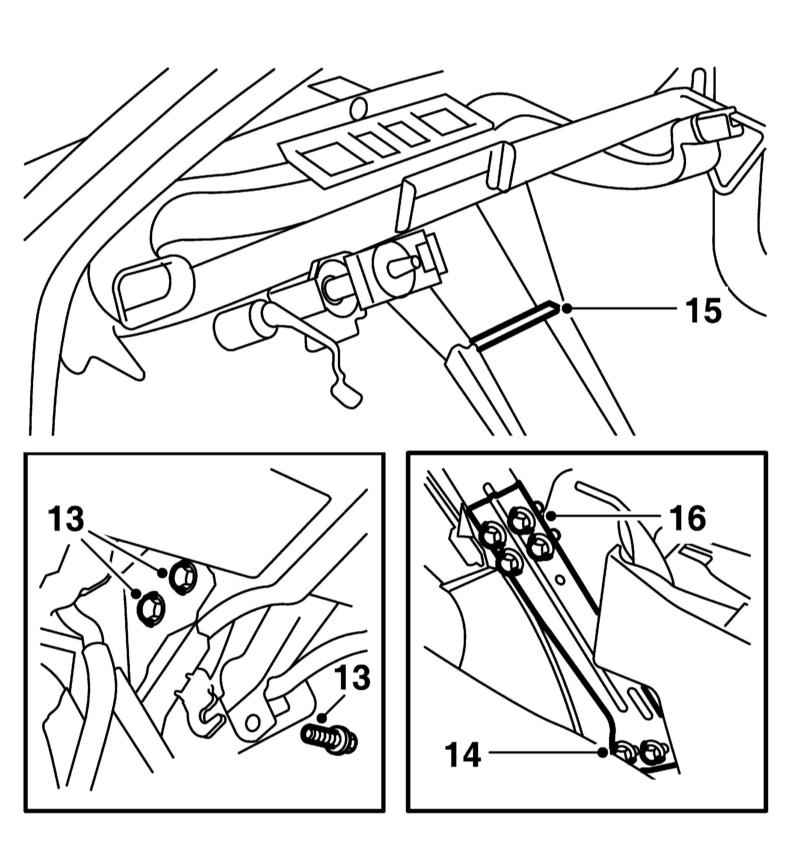

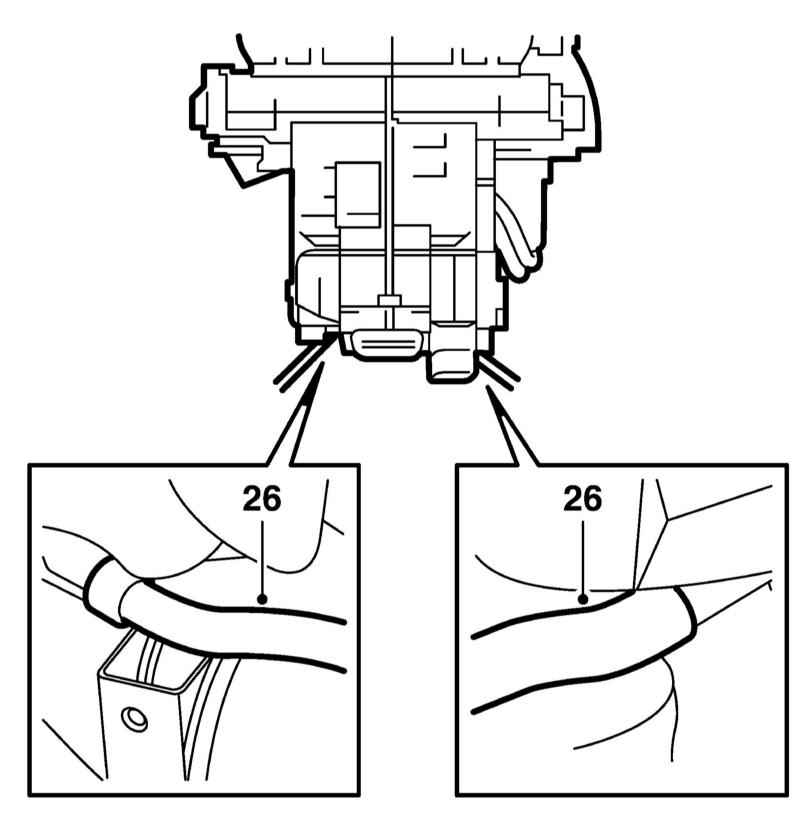

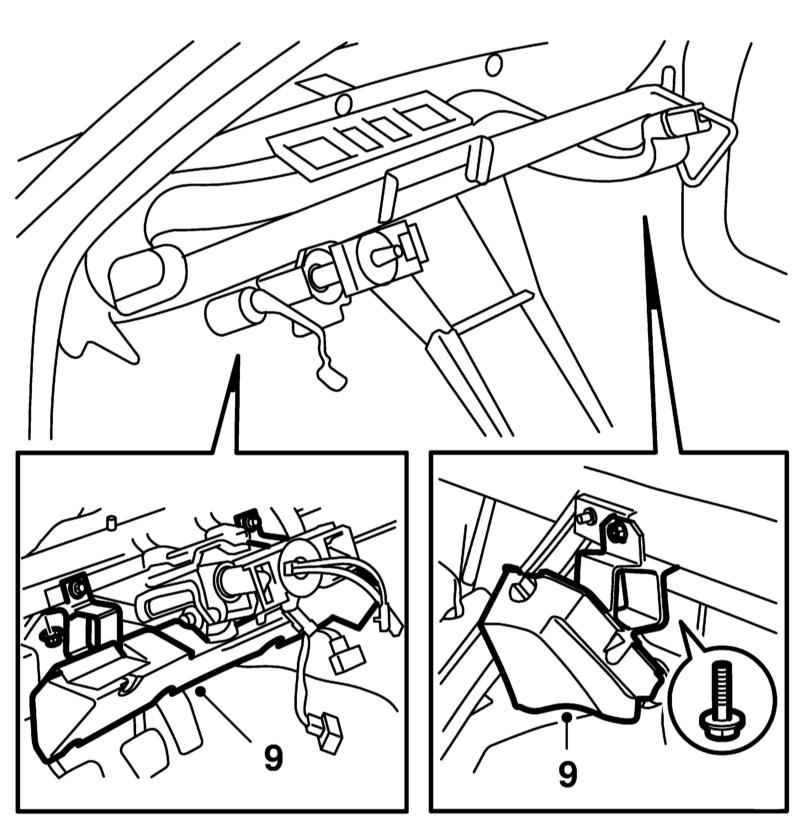

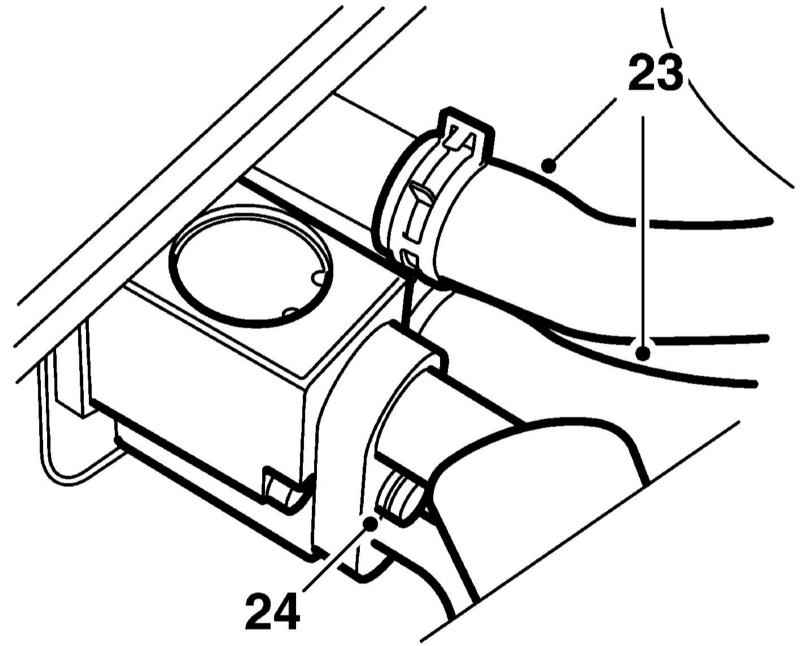

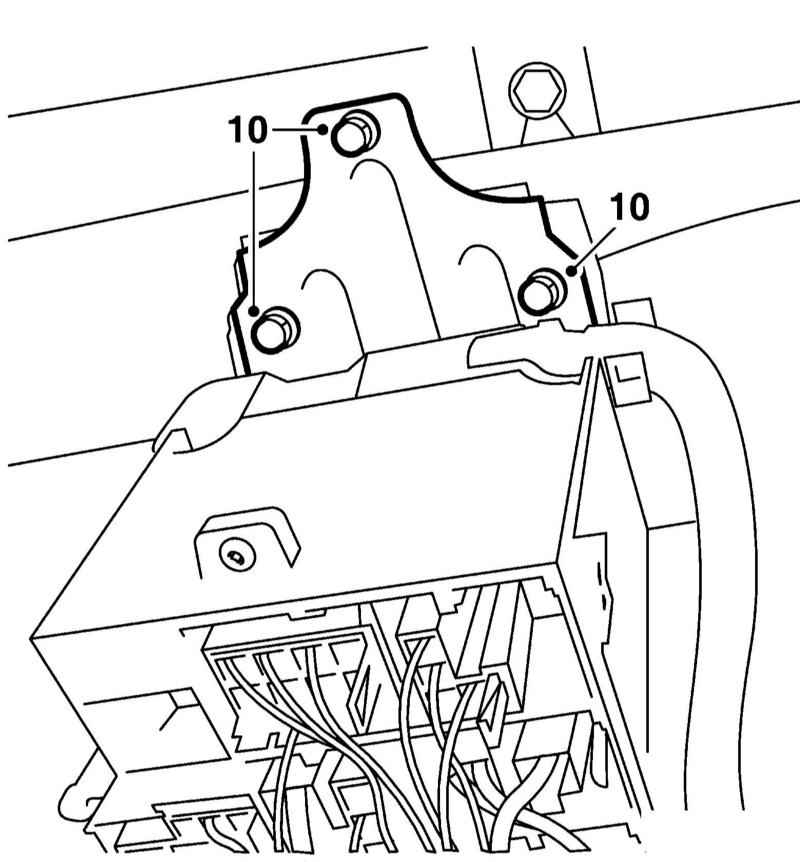

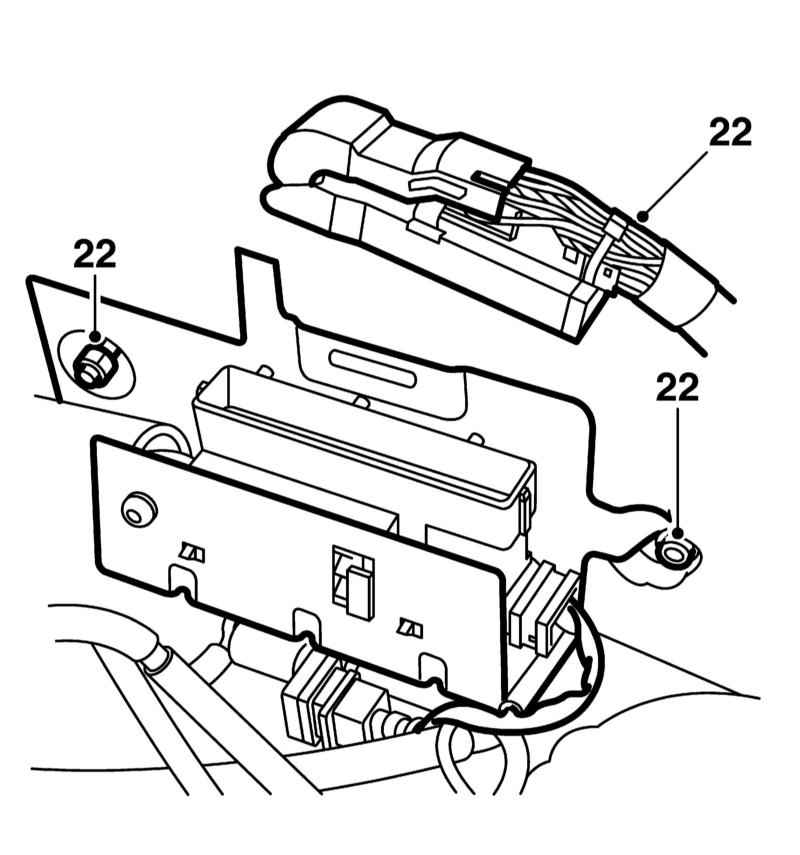

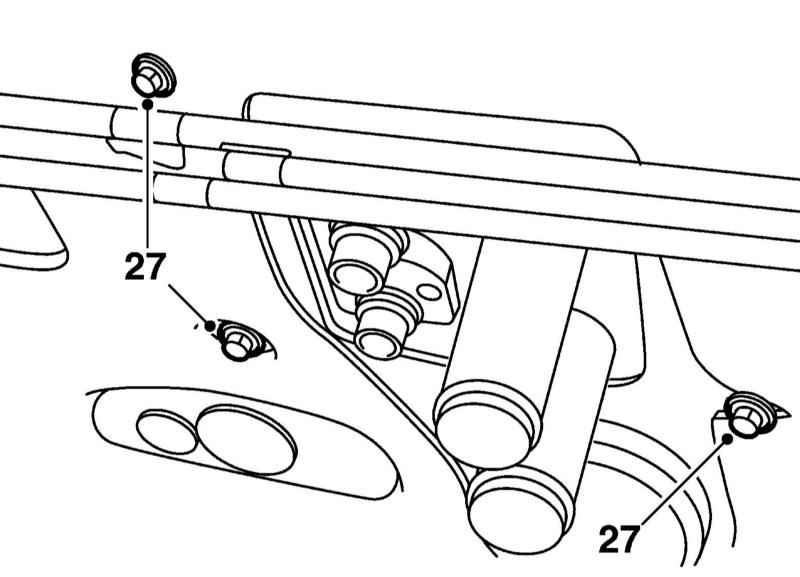

Опорожните систему отопления, отсоединив шланги от теплообменника. На моделях с К/В разрядите систему К/В. Снимите центральную секцию панели приборов и передние сиденья (см. Главу Кузов). Отогните половое покрытие и снимите воздуховоды под передними сиденьями. Снимите панель приборов (см. Главу Кузов). Отсоедините от балки панели приборов провода заземления (6 на иллюстрации), разрежьте кабельные стяжки (7), отдайте гайки и снимите средний кабельный канал (8). Снимите коленные упоры. Выверните 3 болта и снимите держатель реле. Выверните 4 винта крепления рулевой колонки и снимите её в сборе (см. Главу Подвеска и рулевое управление). Выверните 4 болта (13 на иллюстрации) и снимите кронштейн педалей. Выверните по 2 винта на каждой стороне (14 на иллюстрации) и снимите две опорные скобы центральной части балки панели приборов. Снимите стабилизатор (15 на иллюстрации) на центральной опоре и выверните 8 болтов центральной опоры (16). Выверните по 2 болта внешних опор (17 на иллюстрации) и снимите балку (18) панели приборов. На моделях с АТ разъедините разъём блока управления АТ и отложите его в сторону (19 на иллюстрации). Разъедините 4 разъёма блока вентиляции и отопления со стороны пассажира (20 на иллюстрации). Снимите трубку, идущую от интеркулера к корпусу дросселя. Снимите держатель э/м клапана перепускного клапана наддуваемого воздуха. Для этого сначала снимите крышку, затем снимите с держателя разъём и разъедините его, после чего снимите держатель с переборки двигательного отсека и отложите в сторону. Отсоедините два шланга от теплообменника (23 на иллюстрации) и трубки (24) К/В от расширительного клапана, предварительно вывернув центральный болт. Выверните 2 болта и снимите расширительный клапан. Отсоедините сливные шланги на обеих сторонах блока вентиляции и отопления. Выверните из двигательного отсека три винта крепления блока вентиляции и отопления к переборке. Приподнимите заднюю часть блока и выведите её из опоры. Установка производится в обратном порядке. Используйте новые уплотнительные кольца.
