5.2.8. Снятие и установка шагового двигателя заслонки смешивания воздуха и э/мотора заслонки режима циркуляции воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите вещевой ящик и правую боковую панель отделки центральной консоли.

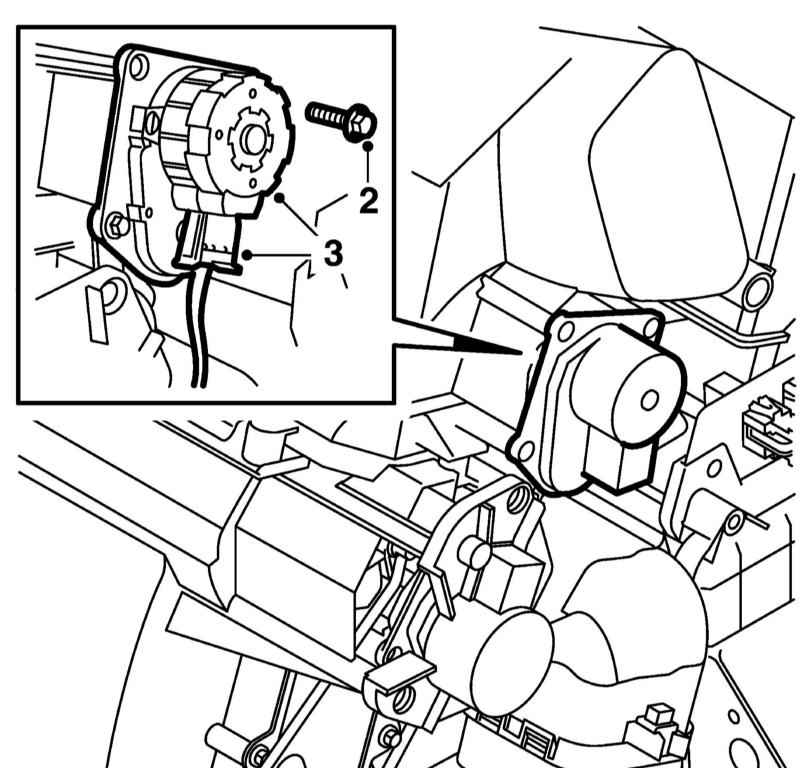

Разъедините разъём, выверните 2 болта и снимите шаговый двигатель.

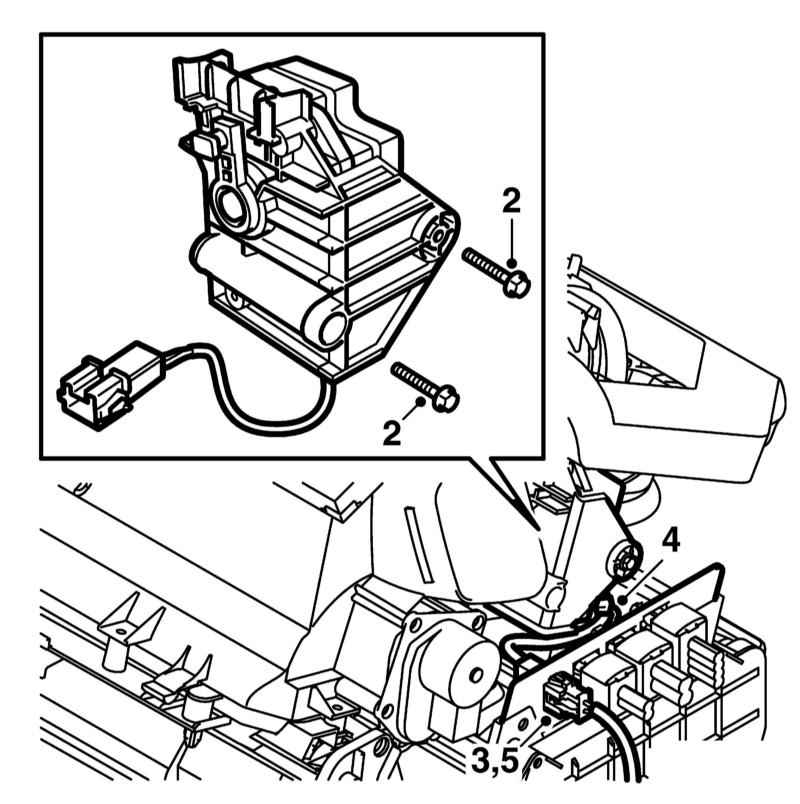

Выверните два болта (2 на иллюстрации) и разъедините разъём (3) э/мотора.

Разрежьте стяжку электропроводки (4 на иллюстрации) и снимите разъём с кронштейна (5).
