2.2.19. Проверка клапанной пружины

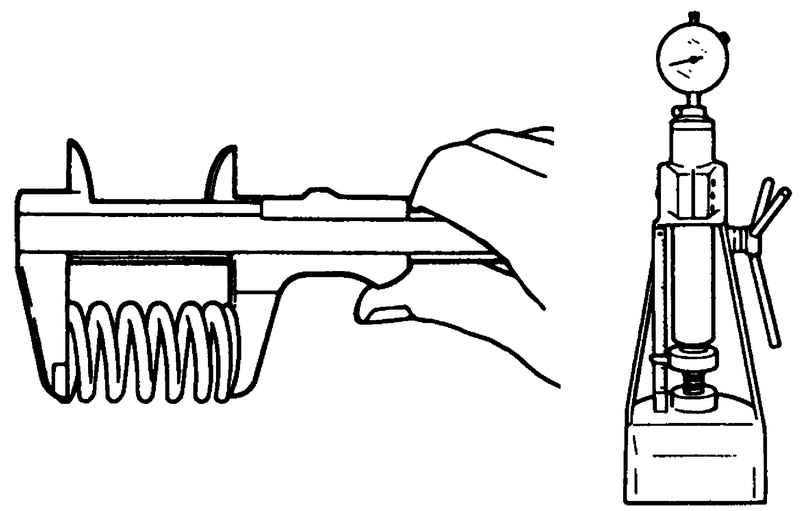

Рис. 2.124. Схема проверки клапанной пружины

Руководствуясь приведенными данными, убедитесь в том, что каждая пружина находится в нормальном техническом состоянии, и не имеет признаков поломки или ослабления. Помните, что ослабленные клапанные пружины могут быть причиной стука (клапанов), не говоря о возможности снижения мощности двигателя вследствие утечки газов, вызванной пониженным давлением прижима клапана.

Длина клапанной пружины в свободном состоянии

Номинальное значение: 36,83 мм.

Предельное значение: 35,83 мм.

Предварительная нагрузка клапанной пружины

Номинальное значение: 107–125 Н при 31,50 мм.

Предельное значение: 102 Н при 31,50 мм.

Перпендикулярность пружины

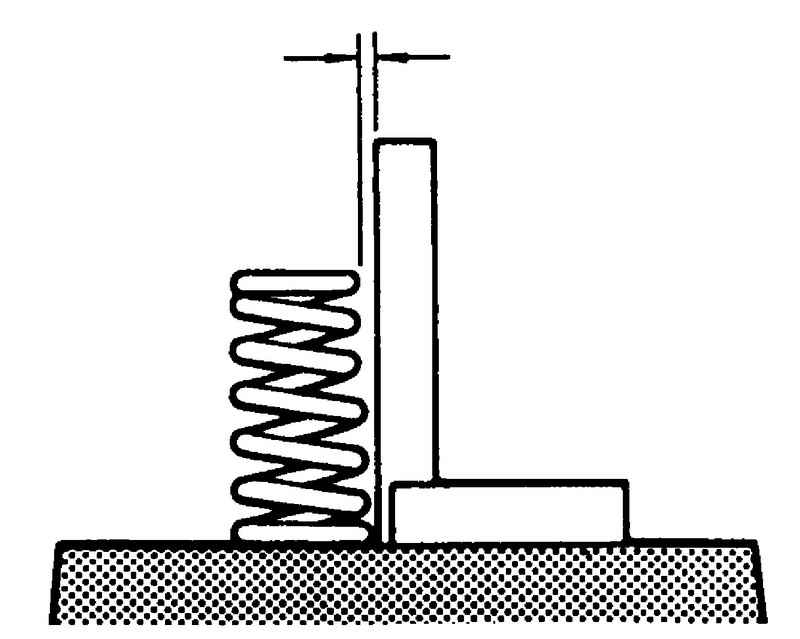

Рис. 2.125. Проверка перпендикулярности клапанной пружины

Используйте угольник и поверочную плиту для проверки перпендикулярности пружины, величина которой косвенно оценивается по зазору между верхним концом клапанной пружины и приставленным к ней угольником (рис. 2.125). Клапанные пружины, для которых указанный зазор превышает предельное значение, должны быть заменены новыми.

Предельное значение перпендикулярности клапанной пружины: 1,6 мм.
