2.11.13. Снятие датчика температуры воздуха на впуске в дизельном двигателе

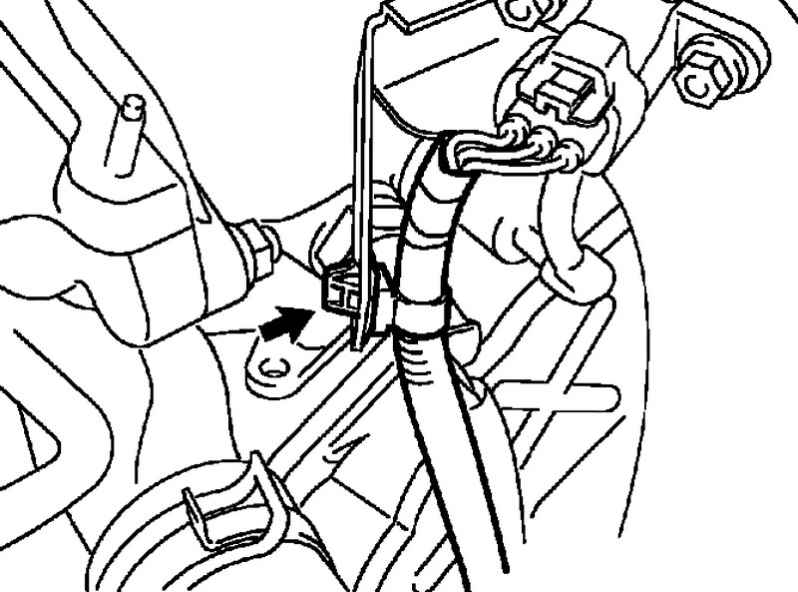

Рис. 2.579. Кронштейн жгута проводов датчика температуры воздуха на впуске

Отсоедините жгут проводов от кронштейна (рис. 2.579).

Отсоедините разъем датчика температуры воздуха на впуске.

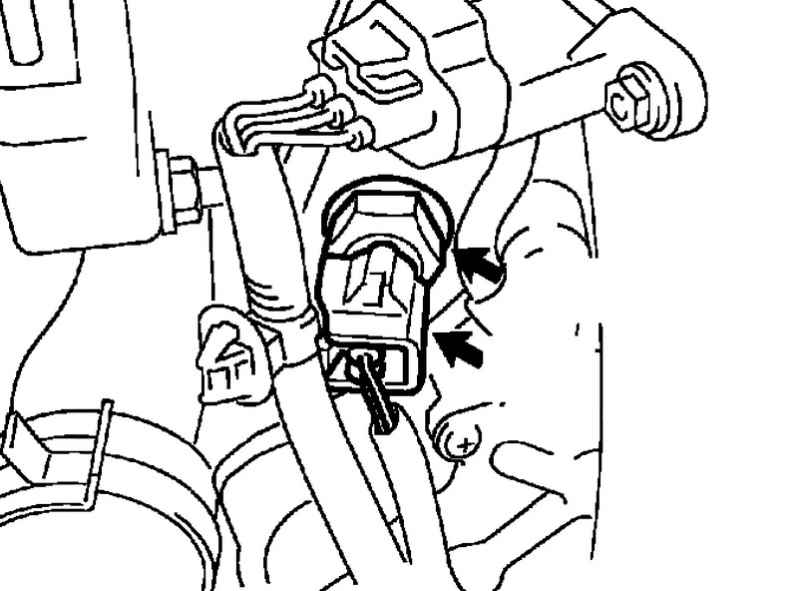

Рис. 2.580. Снятие датчика температуры воздуха на впуске

Снимите датчик температуры воздуха на впуске (рис. 2.580).

Установите датчик температуры воздуха на впуске в дизельном двигателе.

Момент затяжки: 34 Н·м.

Установите верхний кожух двигателя №1.

Установите верхний кожух радиатора.

Подсоедините отрицательную клемму к выводу аккумуляторной батареи.

Момент затяжки: 5,4 Н·м.
